• 用于墙上适配器和 USB 输入的 22V 最大电压
• 可从墙上适配器和 USB 输入来为单节锂离子电池充电
• 自动输入电源检测和选择

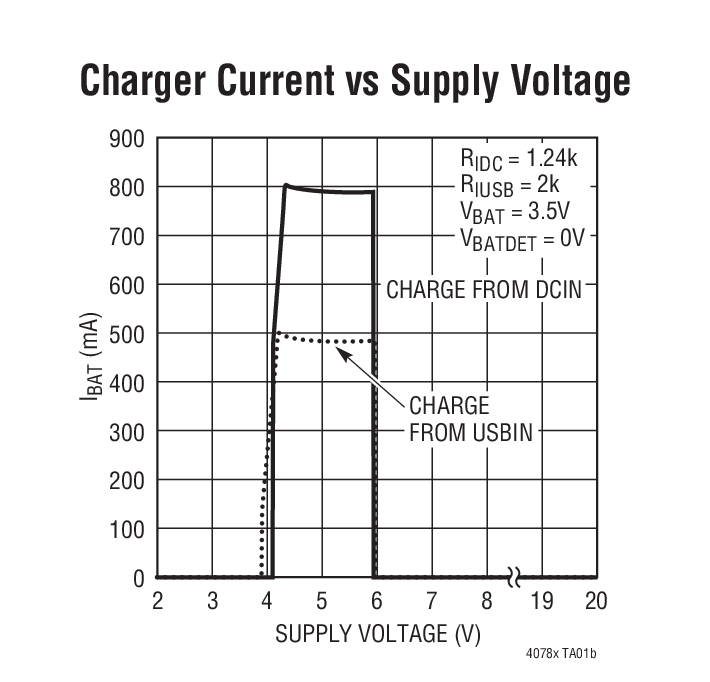

• 可从墙上适配器输入提供高达 950mA 的可设置充电电流
• 用于墙上适配器和 USB 输入的过压闭锁
• 当没有电池接入时电池检测输入将停用充电器
• 无需外部 MOSFET、检测电阻器或隔离二极管
• 热调整功能实现了充电速率的较大化，而没有发生过热的风险
• 具 ±0.6% 准确度的预设充电电压
• 可设置充电电流终止
• 停机模式中具 40μA USB 暂停电流
• 充电状态输出
• 自动再充电
• 具无涓流充电功能版本 (LTC4078X)

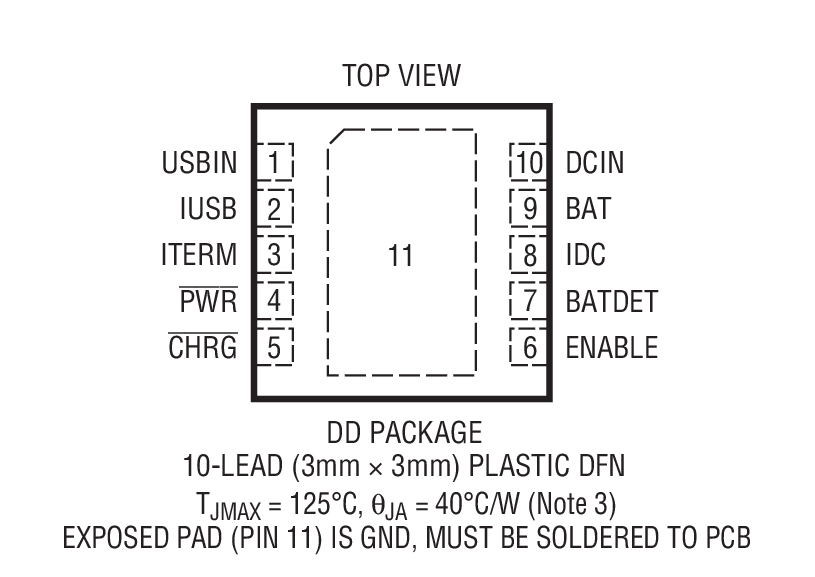

• 采用耐热增强型、扁平 (高度仅 0.75mm) 10 引脚 (3mm x 3mm) DFN 封装

产品详情和应用

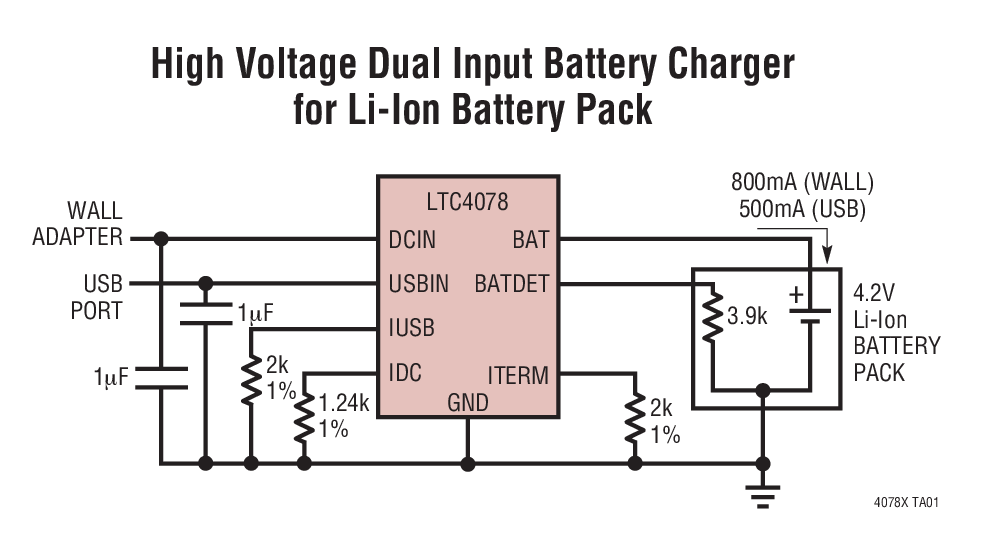

LTC^®4078/LTC4078X 是一款独立型线性充电器，可以从墙上适配器和 USB 输入对单节锂离子/锂聚合物电池进行充电。该充电器能够检测输入端上的电源，并自动选择适合的充电电源。

由于采用了内部 MOSFET 架构，因而充电操作无需使用外部检测电阻器或隔离二极管。尽管在所选电源超过了过压限值的情况下充电操作停止，但 LTC4078/LTC4078X 还是具有一个针对墙上适配器和 USB 输入的 22V 最大额定值。内部热反馈电路可调整电池充电电流，以便在大功率工作或高环境温度条件下保持恒定的芯片温度。浮动电压被固定于 4.2V，而充电电流则通过一个外部电阻器来设置。当充电电流在达到最终浮动电压之后降至编程终止门限以下时，LTC4078/LTC4078X 将终止充电周期。

其他特点包括电池接入检测、自动再充电、欠压闭锁、充电状态输出和用于指示墙上适配器或 USB 电源存在的“电源接入”状态输出。该器件采用扁平 (高度仅0.75mm) 3mm x 3mm 10 引脚 DFN 封装。
