特性

• Li+安全电路
  • 过压保护
  • 过流保护/短路保护
  • 欠压保护
• 0V电池恢复充电
• 提供两种配置：
• 内部25mΩ检测电阻
• 外部用户可选的检测电阻
• 电流测量
  • 12位双向测量
  • 内部检测电阻配置：
• 0.625mA LSB与±1.9A动态范围
• 外部检测电阻配置：

• 15.625µV LSB与±64mV动态范围
• 电流累积：
  • 内部检测电阻：0.25mAhr LSB
  • 外部检测电阻：6.25µVhr LSB
• 电压测量分辨率为4.88mV
• 集成传感器进行温度测量，分辨率为0.125°C
• 40字节可锁定的EEPROM
• 唯一的64位ID选项
• 可设置从机地址的工业2线接口
• 低功耗：
  • 有效电流：典型值为60µA，最大值为90µA
  • 休眠电流：典型值为1µA，最大值为2µA

产品详情和应用

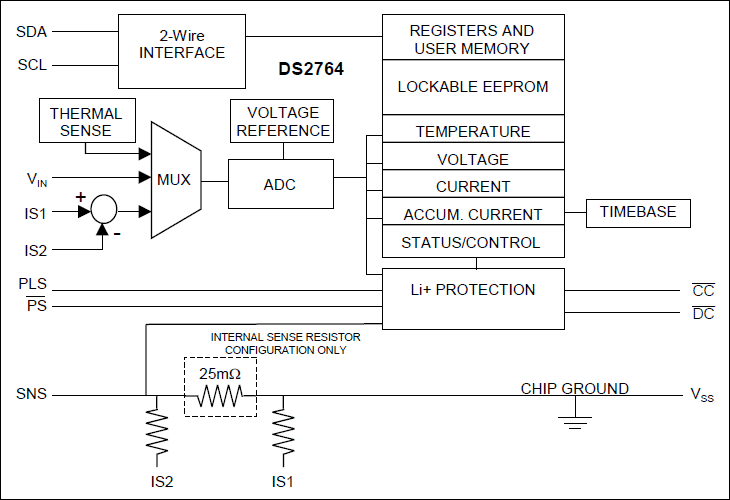

DS2764高精度Li+电池监视器是为成本要求苛刻的电池包应用量身定做的数据采集、信息存储与安全保护器件。这款低功耗器件将精密的温度、电压和电流测量，非易失(NV)数据存储与Li+保护功能集成在微小的TSSOP封装或倒装芯片内。DS2764是需要剩余电量估算、安全监视与电池特殊数据存储的应用中充当关键部件。

应用

• 蜂窝电话/智能电话
• 数码相机
• PDA
