ADI亚德诺 LTC6806 产品介绍

2026-03-09 0次

特性

36 个测量通道可监控多达 144 个串联燃料电池
通道测量范围：±5V
电池组电压范围：–80V 至 150V
5V 单电源供电
可堆叠架构支持大型燃料电池组
内置式 isoSPI^™ 接口
- 1MB/s 隔离式串行通信
- 使用一根双绞线，最长 100 米
- 低 EMI 易感性和辐射
- 双向断线保护

总测量误差为 15mV
只需 6.75ms 即可测量系统中的所有单元
具有内置噪声滤波器的 Δ-Σ 转换器
六个通用数字 I/O 或模拟输入
- 温度或其他传感器输入
休眠模式电源电流 12μA

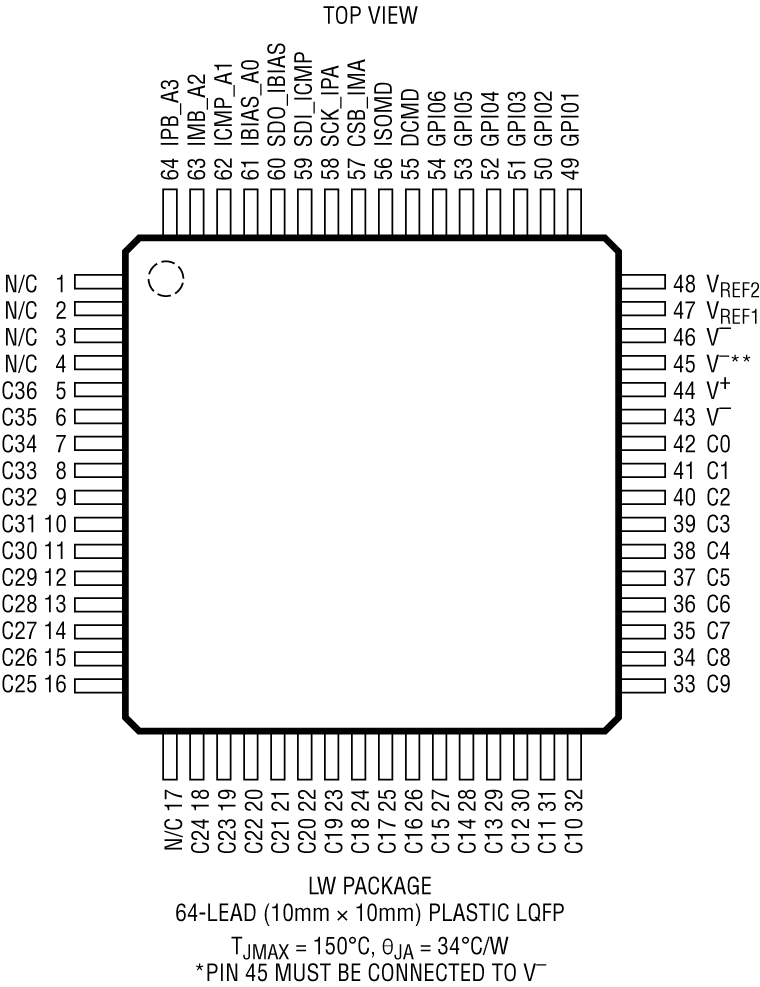

64 引脚 LQFP 封装
符合面向汽车应用的 AEC-Q100 标准

产品详情和应用

LTC6806是一款燃料电池监控器，可测量多达144个串联燃料电池，总测量误差小于15mV。LTC6806包括36个输入通道，每个通道具有±5V测量范围，允许每个通道测量1至4个串联的燃料电池。

所有36个输入通道在快速ADC模式下可以在6.75ms内测量完毕。为实现高降噪性能，还可以选择较低的数据采集速率。在正常ADC模式下，所有电池可以在10.3ms内测量完毕，总测量误差小于15mV。

每个LTC6806都有一个isoSPI接口，用于进行不受RF干扰的远距离高速通信。通过引脚选择可以提供两种通信模式：在菊花链模式中，多个器件以菊花链形式连接，并为所有器件连接一个主机处理器；在并联模式中，多个器件与主机处理器并联，且每个器件单独寻址。

可以将多个LTC6806器件串联在一起，从而对非常庞大的燃料电池组进行同步电池监测。正如典型应用中所展示的那样，12个LTC6806串联在一起可以监测432个燃料电池。或者，432个电池可以使用六个IC进行监测，两个电池为一组，或使用四个IC进行监测，三个电池为一组。

应用

燃料电池电动汽车和混合动力汽车
备用电源系统
高功率便携式设备
