特性

• 适用于多达四节锂离子电池的独立充电器
• ±0.8%高精度电池调节电压
• 低压差：98%占空比
• 安全地为接近耗尽的电池预充电
• 连续电压和温度监控
• 关断电池电流：< 1µA
• 输入电压高达+28V
• 安全定时器防止过度充电
• 输入电流限制
• 节省空间的28引脚QSOP封装
• 300kHz PWM振荡器可降低噪声
• 转换效率达90%

产品详情和应用

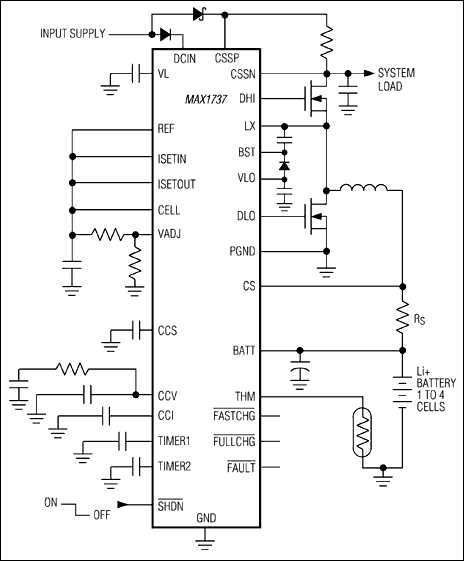

MAX1737是一款开关模式锂离子电池充电器，可为一到四节电池充电。它提供调节充电电流和调节电压，电池端子处的总电压误差仅为±0.8%。外部N沟道开关和同步整流器可在宽输入电压范围内提供高效率。一旦达到可调的时间限制，内置的安全定时器即会自动终止充电。

MAX1737使用两个环路调节电压设定点和充电电流，这两个环路协同工作以在电压和电流调节之间平稳转换。为防止输入电源过载，通过一个额外的控制环路监控从输入源汲取的总电流，从而支持使用低成本的壁式适配器。

每节电池的电压调节限值设置在+4.0V和+4.4V之间，并且可以通过引脚绑定设置为1到4节。电池温度通过外部热敏电阻进行监控，以在电池温度超出可接受范围时阻止充电。

MAX1737采用节省空间的28引脚QSOP封装。使用评估套件(MAX1737EVKIT)以帮助缩短设计时间。

应用

• 桌面底座充电器
• 手持式仪器仪表（PDA、掌上型电脑）
• 锂离子电池组
• 笔记本电脑
