特性

• 为1至4节锂离子电池充电
• 使用1%电阻时电压调节精度为±0.75%
• 提供高达4A的电流而不会过热
• 90%效率
• 使用低成本设置电阻和N沟道开关
• 高达24V输入
• 最大电池电压高达18V
• 300kHz脉宽调制(PWM)工作模式
  • 低噪音、小型元件
• 独立工作——无需微控制器

产品详情和应用

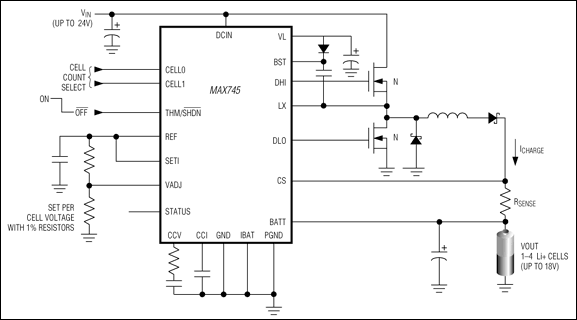

MAX745提供为锂离子电池组充电所需的所有功能。它提供高达4A的调节充电电流且不会变热，电池端子处的调节电压总误差仅为±0.75%。它使用低成本的1%电阻来设置输出电压，并使用低成本的N沟道MOSFET作为电源开关。

MAX745使用两个环路调节电压设定点和充电电流，这两个环路协同工作以在电压和电流调节之间平稳转换。使用标准1%电阻将每节电池的电压调节限值设置在4V至4.4V之间，然后通过引脚绑定将电池数量设置为1到4节。输出电压总误差小于±0.75%。

对于具有SMBus^™微控制器接口并能够为镍镉和镍氢电池充电的类似器件，请参考MAX1647和MAX1648。对于使用线性稳压器控制方案的低成本锂离子充电器，请参考MAX846A。

应用

• 手机
• 桌面底座充电器
• 手持式仪器仪表（PDA、掌上型电脑）
• 锂离子电池组
• 笔记本电脑
