特性

• 单路输入开关模式充电器
  • 高达14V保护
  • 4.0V至13.5V输入工作电压范围
  • 带有D+/D-充电器检测的开关充电器
  • 高达4.0A输入限流值，具有自适应输入限流(AICL)
  • 高达3.15A电池充电限流值
  • 可选外部检测电阻
  • CC、CV和管芯温度控制
  • 支持USB-OTG反向升压，高达1.5A限流值
  • 主/从机充电能力，高达6A充电电流
  • 集成电池真关断FET
  • 额定值高达9A_RMS，放电电流限值(可编程)
• USB Type-C检测
  • 集成V_CONN开关
  • CC引脚
  • D+/D-检测，支持USB HVDCP
  • 支持BC 1.2
• 一个Safeout LDO
• I²C兼容接口

产品详情和应用

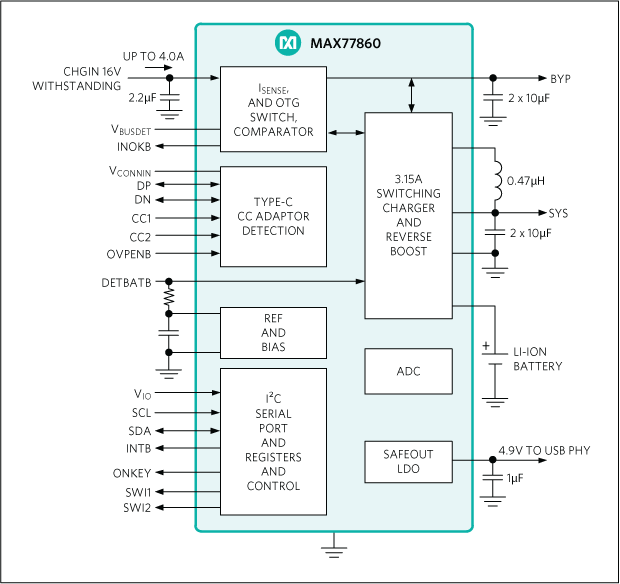

MAX77860为高性能单路输入开关模式充电器，具有USB Type-C CC检测能力，以及反向升压能力和Safeout LDO。

该开关模式电池充电器具有两个集成开关，提供小电感和电容尺寸、可编程电池充电电流，是智能电话、IoT设备及其他锂离子电池供电便携性电子设备的理想选择。充电器具有单路输入，支持USB和高压适配器。器件支持BC 1.2规范USB Type-C CC检测，且芯片中集成电源通路开关。连接至适配器/USB的所有MAX77860电路均具有高达14V的输入过压保护。USB-OTG输出提供真负载断开，并利用可调节输出限流值提供保护。器件的输入限流值高达4.0A，能够以高达3.15A电流对单节电池充电。配置为反向升压模式时，IC无需附加电感为USB-OTG附件供电。开关充电器设计有特殊的CC、CV和管芯温度调节算法，以及I²C可编程设置，支持较宽范围的电池尺寸和系统负载。片上ADC有助于监测充电输入电压/电流、电池电压、充电/放电电流和电池温度。

MAX77860通过I²C 3.0兼容串口通信，包括双向串行数据线(SDA)和串行时钟线(SCL)。IC采用3.9mm x 4.0mm、81焊球(9 x 9 array)、0.4mm焊距、晶圆级封装(WLP)。

应用

• USB Type-C充电，支持单节锂离子电池应用
• 移动销售终端
• 便携式医疗设备
• 便携式工业设备
