特性

• 非易失、可编程、独立AccuCharge充电器
  • 0.2%充电电压，3.6V至4.8V，可配置
  • 1%充电电流，256种电流设置
  • FET温度限值和热调节
  • 预充和阶段充电选项
  • JEITA—6温度区域
• 电池健康 + 可编程安全/保护
  • 过压/过冲电流
    • 温度区域相关
  • 过充/放电/短路电流
  • 过热/欠温
  • 零压或1.8V以上充电选项
  • 欠压 + SmartEmpty
• 按键唤醒/工厂运输模式(0.5μA)
• ModelGauge m5 EZ算法
  • 百分比、容量、剩余工作时间/充满时间、老化
  • Cycle+™老化预测
• 动态功率——估算功率容量
• SHA-256安全认证，以防克隆
• 精确测量，无需校准
  • 电流、电压、功率、时间、循环
  • 管芯温度和两个热敏电阻
• 历史记录、用户数据
• 低静态电流
  • FET使能：28µA活跃，21µA深度休眠
  • FET禁止：8µA运输，0.5µA/0.1µA关断
• 2-wire (I²C/SMBus^™)

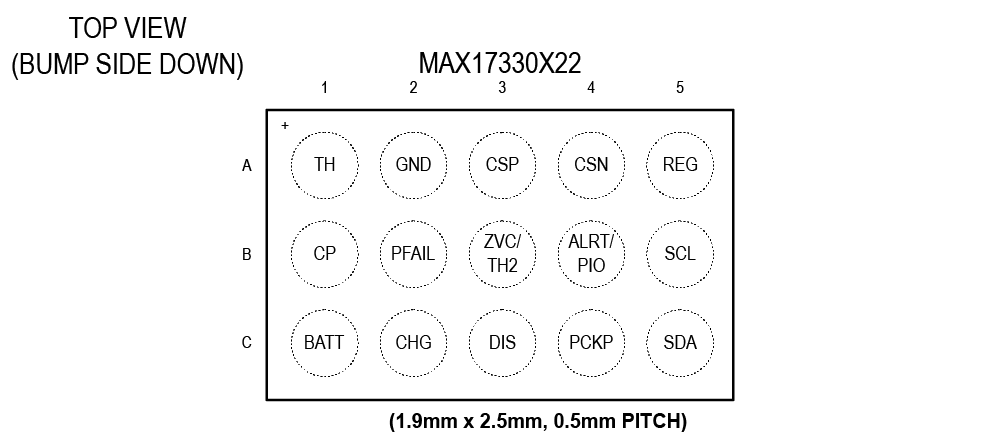

• 1.9mm x 2.5mm、15焊球、0.5mm焊距WLP封装

产品详情和应用

MAX17330为28μA IQ独立式充电器、电量计、保护器和电池内部自放电检测IC，适用于单节锂离子/聚合物电池。连接电压源时，MAX17330通过采用AccuCharge™充电器技术调制充电N-FET，对充电进行调节。MAX17330调节充电电压、电流和FET温度。通过非易失存储器中的灵活配置支持独立红点。IC支持以下应用：

• 低功耗充电
  • 利用来自5V USB的1mA至500mA直接充电
  • 无需进行USB识别/协调

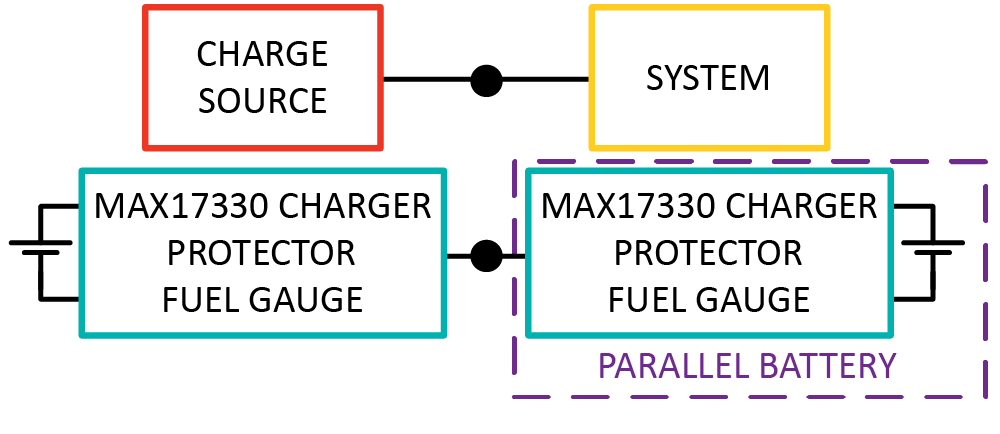

• 高功率并联电池组(>1000mA)
  • 独立充电并联电池组
  • 防止并联电池交叉充电
  • 协调外部DC-DC与报警
  • 最大程度降低压差和热量
• 保护和充电控制 - 电池或主机侧

MAX17330理想二极管电路支持快速响应系统瞬态和适配器拔出，在CHG FET上具有低压差。

IC采用ModelGaugeTM m5 EZ算法，既具有库仑计出色的短期高精度、高线性度特性，又具有电压电量计出色的长期稳定性，提供业内领先的计量精度。IC在较宽的工作条件下自动补偿电池老化、温度和放电率，并以毫安时(mAh)或百分比(%)提供精确的电量状态(SOC)。

IC监测电压、电流、温度和电池状态，利用外部高边N-FET提供过压/欠压、过流、短路、过热/欠温和内部自放电保护，确保锂离子/聚合物电池在安全条件下工作，延长电池寿命。

应用

• 双屏智能手机、平板电脑
• 手持式无线电、计算机、附件
• 耳戴式、可穿戴设备、智能手表
• 家居/楼宇自动化、传感器、摄像机
• 医疗设备、健康和健身监测仪
• 并联电池AR/VR系统
• 智能电池和混合超级电容电池
• USB PPS和直接充电
