特性

• Li+电池安全电路
  • 过压保护
  • 过流/短路保护
  • 欠压保护
• 累积电流或温度超过用户设置的门限时，向主机发出警示信号
• 0V电池恢复充电
• 有两种版本：
  • 内置25mΩ检流电阻
  • 外部用户可选检流电阻
• 电流测量
  • 12位双向测量
  • 内部检流电阻：0.625mA LSB和±1.9A动态范围
  • 外部检流电阻：15.625µV LSB和±64mV动态范围
• 电流累计：
  • 内部检流电阻：0.25mAhr LSB
  • 外部检流电阻：6.25µVhr LSB
• 电压测量分辨率4.88mV
• 使用集成传感器测量温度，分辨率0.125°C
• 支持系统电源管理和控制功能
• 32字节可锁定EEPROM
• 16字节通用SRAM
• Dallas 1-Wire®接口，具有唯一的64位器件地址
• 低功耗：
  • 工作电流：典型60µA，最大90µA
  • 休眠电流：典型1µA，最大2µA

产品详情和应用

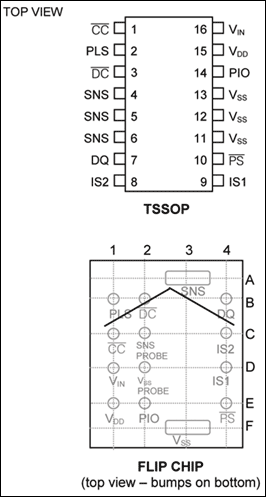

DS2762高精度Li+电池监视器是一款集数据采集、信息存储和安全保护于一体的器件，专为对成本敏感的电池组应用设计。这款低功耗器件集成了精确的温度、电压、和电流测量，非易失(NV)数据存储，以及Li+电池保护电路，采用小尺寸的TSSOP封装或倒装片封装。对于剩余容量估计、安全监视和电池特性数据存储等应用来讲，DS2762是最佳方案。

应用

• 蜂窝电话/智能电话
• 数码相机
• PDA
