特性

• 为镍镉 (NiCd)、镍氢金属 (NiMH) 和锂可再充电电池充电的简单解决方案 – 充电电流由电阻器或 DAC 来设置
• 适配器电流限制功能在系统使用期间提供了尽可能大的充电电流*
• 用于电压模式充电的精准 0.5% 准确度

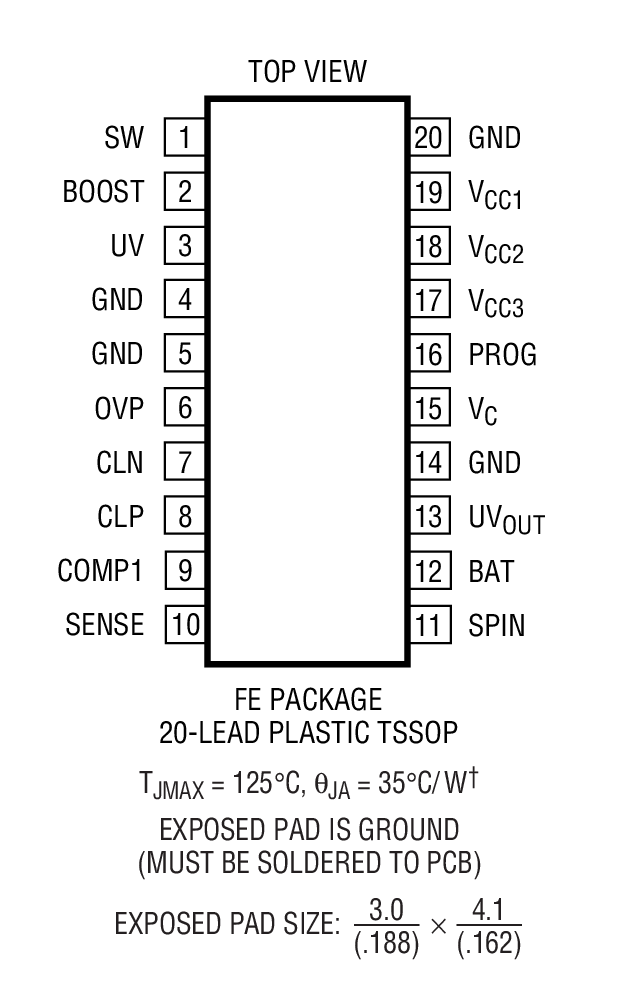

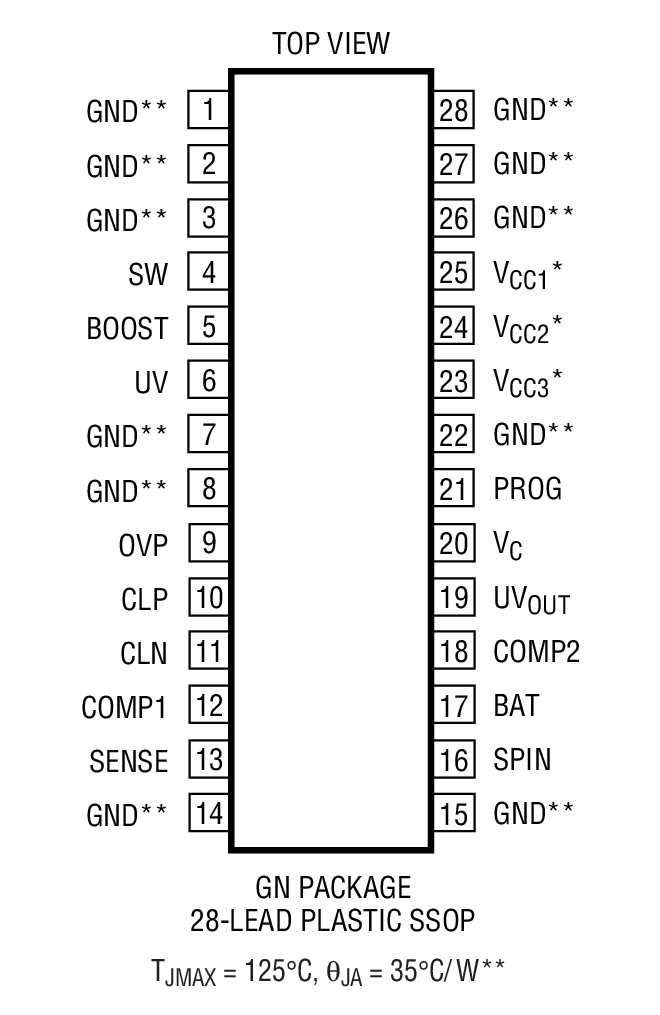

• 可提供 20 引脚裸露衬垫 TSSOP 封装和 28 引脚窄体 SSOP 封装
• 具 3A 内部开关的高效率电流模式 PWM
• 5% 充电电流准确度
• 可调欠压闭锁
• 当 AC 适配器被拿掉时自动停机
• 低的反向电池漏电流：3μA
• 电流检测可在电池的任一端子上进行
• 充电电流软启动
• 停机控制

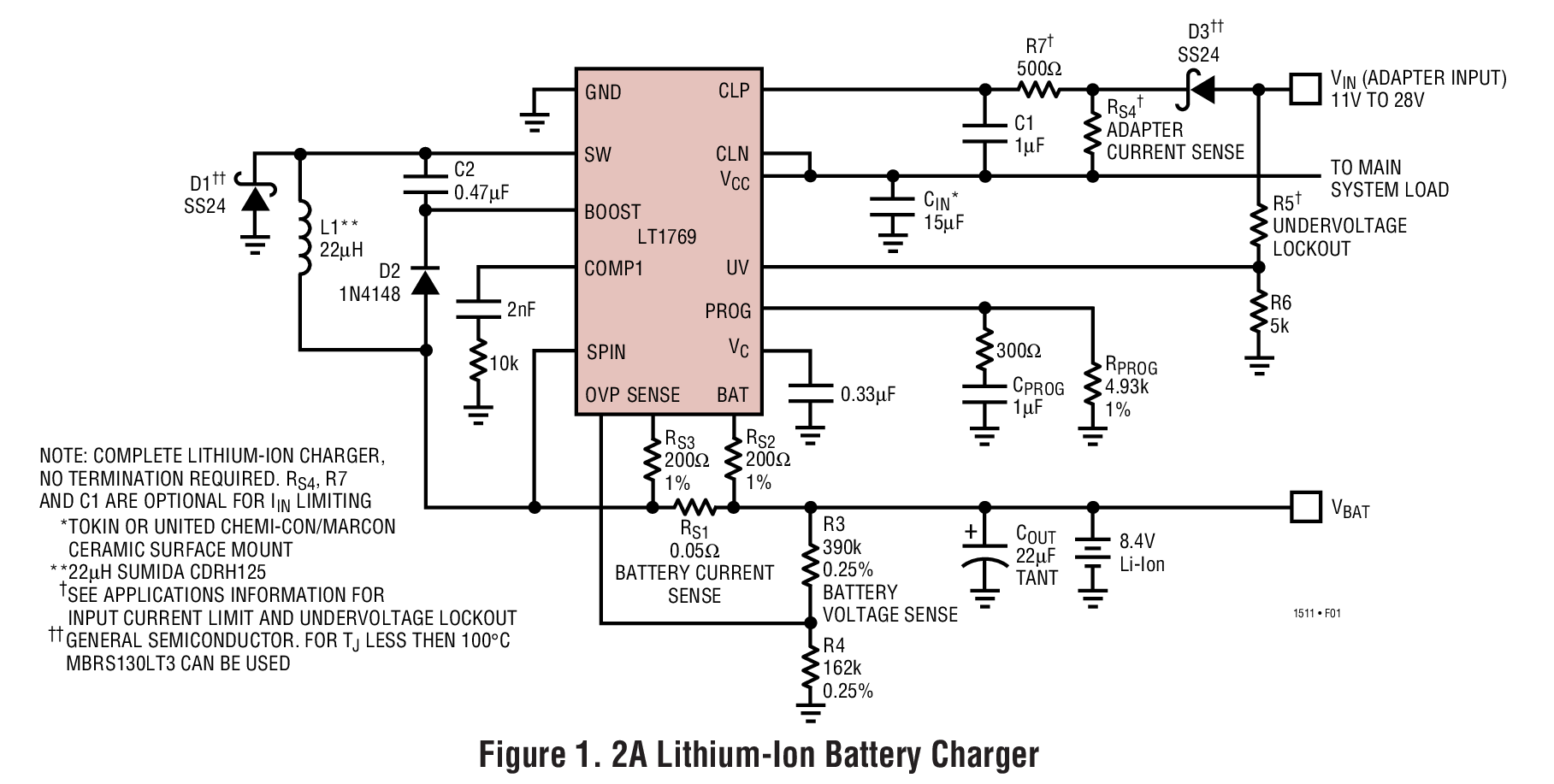

产品详情和应用

LT^®1769 电流模式 PWM 电池充电器是一款简单、高效的解决方案，可对包括锂离子 (Li-Ion)、镍氢金属 (NiMH) 和镍镉 (NiCd) 等需要恒定电流和 / 或恒定电压充电的新式可再充电电池进行快速充电。内部开关能够提供 2A** DC 电流 (3A 峰值电流)。充电电流的准确度可利用电阻器或一个 DAC 设定在 5% 以内。凭借 0.5% 的基准电压准确度，LT1769 可满足针对锂离子电池的严苛恒定电压充电要求。

该器件提供了第三个控制环路，以调节从输入 AC 适配器吸收的电流。这使得设备运作和电池充电可同时进行，并不会导致适配器承受过载。可减小充电电流以保持适配器电流低于规定水平。

LT1769 能够对 1V 至 20V 的电池进行充电。无需实施电流的接地检测，而且电池的负端子可直接连接至地。一个运行频率为 200kHz 的饱和开关可提供高充电效率和小的电感器尺寸。在芯片和电池之间不需要布设一个隔离二极管，因为当拔去墙上适配器插头时，芯片将进入睡眠模式且仅吸收 3μA 电流。

* 美国专利号 5,723,970
** 如需 1.5A 充电器，请见 LT1510 的相关信息；如需 3A 充电器，则见 LT1511 的相关信息

应用

• 用于 NiCd、NiMH、铅酸和锂可再充电电池的充电器
• 具精准电流限值的开关稳压器
