量产
特性
- 可从交流适配器和 USB 输入对单节锂离子电池进行充电
- 输入电源自动检测和选择
- 采用交流适配器输入时可编程充电电流高达 950mA
- 无需外部 MOSFET、检测电阻器或隔离二极管
- 热调整功能可在无过热危险的情况下实现充电速率的较大化*
- 准确度达 ±0.6% 的预设充电电压
- 可编程充电电流终止
- 停机模式中的 18µA USB 中止电流
- 独立的“电源接入”状态输出
- 充电状态输出
- 自动再充电
- 可提供无涓流充电模式的器件版本 (LTC4075X)

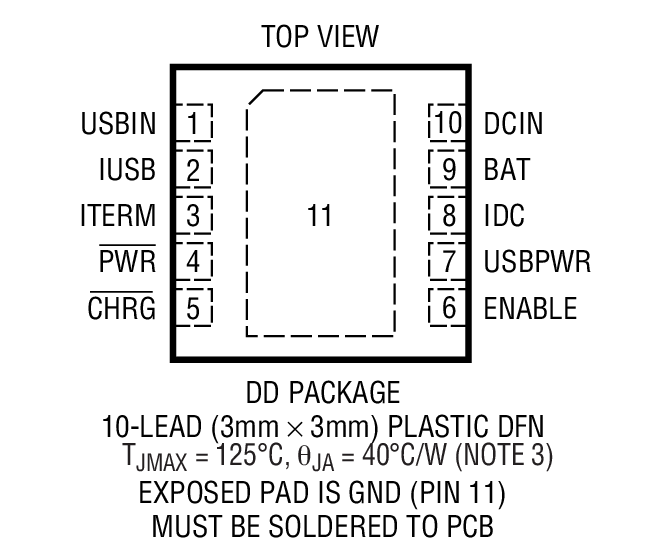

- 采用耐热增强型、扁平 (高度仅 0.75mm) 10 引脚(3mm×3mm) DFN 封装

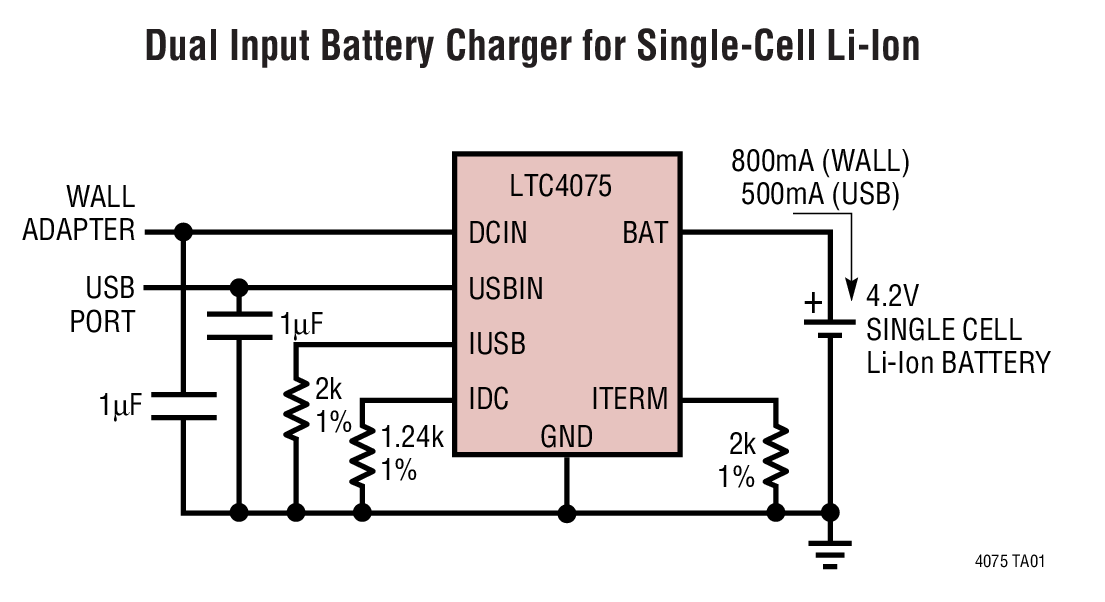

LTC®4075/LTC4075X 是能够从交流适配器和 USB 输入对单节锂离子电池进行充电的独立型线性充电器。这些充电器可在输入端上检测电源并自动选择合适的电源来充电。
由于采用了内部 MOSFET 架构，因而充电操作无需外部检测电阻器或隔离二极管。内部热反馈电路可调整电池充电电流，以便在大功率工作或高环境温度条件下对芯片温度加以限制。浮动电压被固定于 4.2V，而充电电流可通过一个外部电阻器来设置。当充电电流在达到最终浮动电压之后降至设定终止门限以下时，LTC4075 将终止充电周期。当两个输入端均被加电时，可将 LTC4075/LTC4075X 置于停机模式，从而把 DCIN 电源电流、USBIN 电源电流和电池漏电流分别降至 20µA、10µA 和低于 2µA。
其它功能包括自动再充电、欠压闭锁、充电状态输出和用于指示交流适配器或 USB 电源接入的 “电源接入” 状态输出。
* 受包括第 6522118 和 6700364 号美国专利的保护。
应用
- 蜂窝电话
- 手持式计算机
- 便携式 MP3 播放机
- 数码相机
产品详情和应用
LTC®4075/LTC4075X 是能够从交流适配器和 USB 输入对单节锂离子电池进行充电的独立型线性充电器。这些充电器可在输入端上检测电源并自动选择合适的电源来充电。
由于采用了内部 MOSFET 架构，因而充电操作无需外部检测电阻器或隔离二极管。内部热反馈电路可调整电池充电电流，以便在大功率工作或高环境温度条件下对芯片温度加以限制。浮动电压被固定于 4.2V，而充电电流可通过一个外部电阻器来设置。当充电电流在达到最终浮动电压之后降至设定终止门限以下时，LTC4075 将终止充电周期。当两个输入端均被加电时，可将 LTC4075/LTC4075X 置于停机模式，从而把 DCIN 电源电流、USBIN 电源电流和电池漏电流分别降至 20µA、10µA 和低于 2µA。
其它功能包括自动再充电、欠压闭锁、充电状态输出和用于指示交流适配器或 USB 电源接入的 “电源接入” 状态输出。
* 受包括第 6522118 和 6700364 号美国专利的保护。
