特性

• 用于单节锂离子电池的完整独立型线性充电器控制器
• 具有用于电池温度感测的热敏电阻接口
• 准确度为 ±1% 的预设充电电压
• 可编程充电电流
• C/10 充电电流检测输出
• 可编程充电终止定时器
• 输入电源 (墙上适配器) 检测输出
• 4.5V 至 10V 输入电压范围
• 当输入电源被拿掉时可自动地进入睡眠模式 (电池消耗电流仅为 5μA)
• 低电压电池的自动涓流充电
• 自动电池再充电
• 电池插入检测

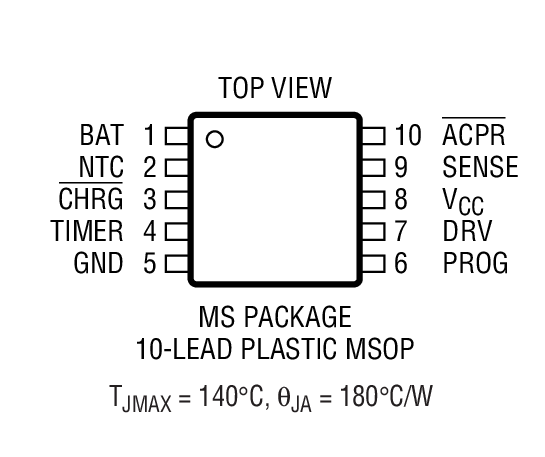

• 采用节省空间的 10 引脚 MSOP 封装



产品详情和应用

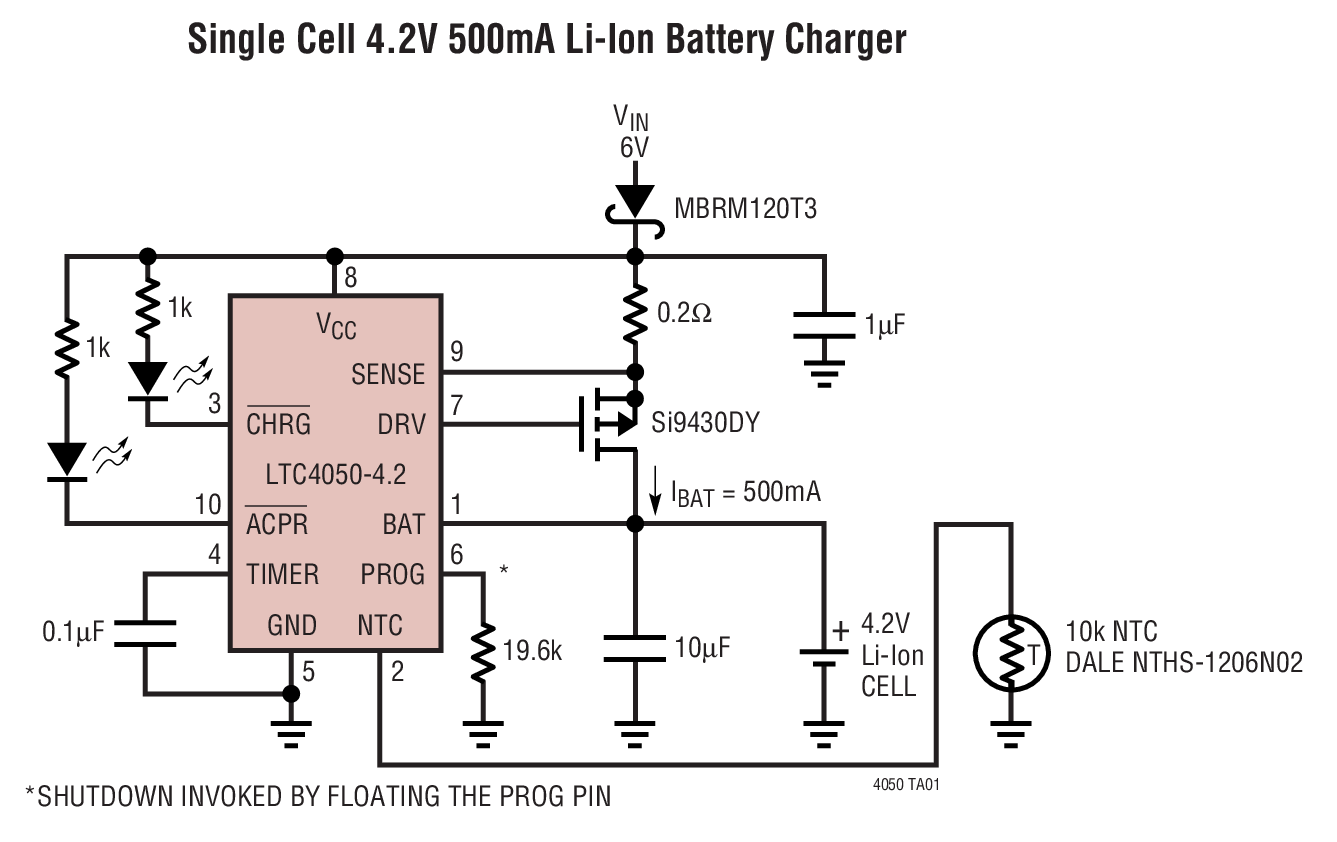

LTC^®4050-4.1 / LTC4050-4.2 是完整的独立型恒定电流 / 恒定电压线性充电控制器，其适用于锂离子电池。充电电流是可编程的，而且最终浮动电压具有 ±1% 的准确度。

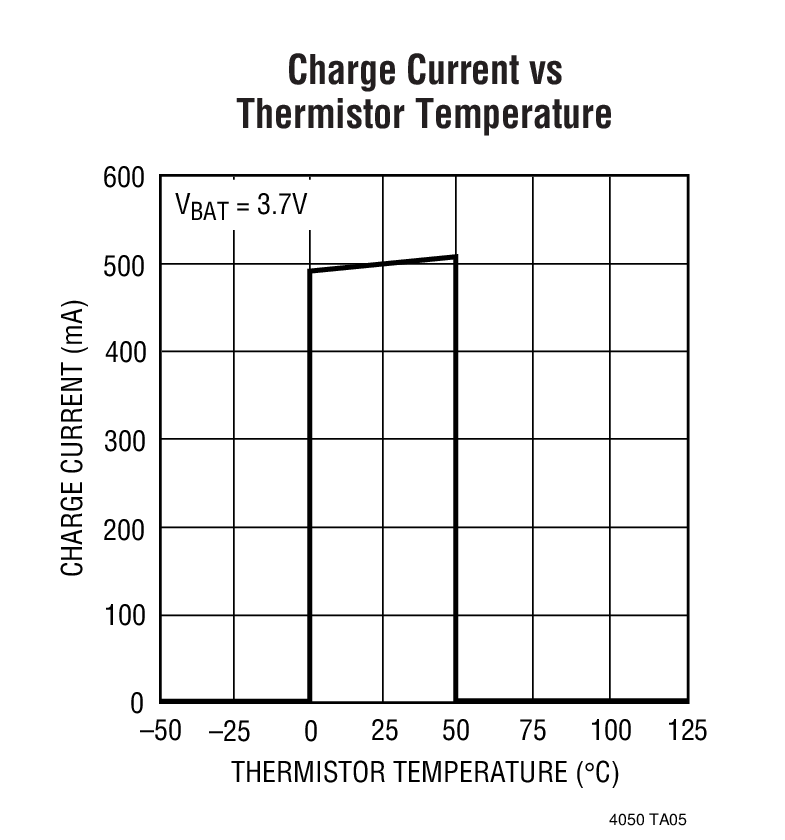

当输入电源被拿掉时，LTC4050 自动地进入一种低静态电流睡眠模式，并将电池消耗电流减小至 5μA。一个内部比较器负责检测“接近充电结束”(C/10) 状况，而一个采用外部电容器的可编程定时器则用于设定总充电时间。完全放电的电池自动地以设定电流的 10% 进行涓流充电，直到电池电压超过 2.49V 为止。如果电池温度超出了一个 0°C 至 50°C 的温度窗口，则热敏电阻接口将暂停充电。

当电量耗尽的电池连接至充电器、或者当施加了输入电源时，LTC4050 将开始一个新的充电周期。此外，如果电池保持连接至充电器而电池电压降至低于 3.88V (对于 4.1V 电池) 或低于 3.98V (对于 4.2V 电池)，则自动地启动一个新的充电周期。

LTC4050 可提供 10 引脚 MSOP 封装。

• 蜂窝电话
• 手持式计算机
• 充电底座
