特性

• 可编程充电电流高达 950mA
• 采用 DFN 封装的完整线性充电器
• 无需 MOSFET、检测电阻器或隔离二极管
• 热调整功能可在无过热危险的情况下实现充电速率的最大化
• 可直接从 USB 端口进行电池充电
• 可编程充电电流终止
• 准确度达 ±1% 的 4.2V 预设充电电压
• 充电电流监控器输出用于电池电量测量*
• 自动再充电
• 充电状态输出
• “AC 接入”输出
• 2.9V 涓流充电门限 (LTC4068)
• 可提供无涓流充电功能的版本 (LTC4068X)
• 软启动功能可限制浪涌电流

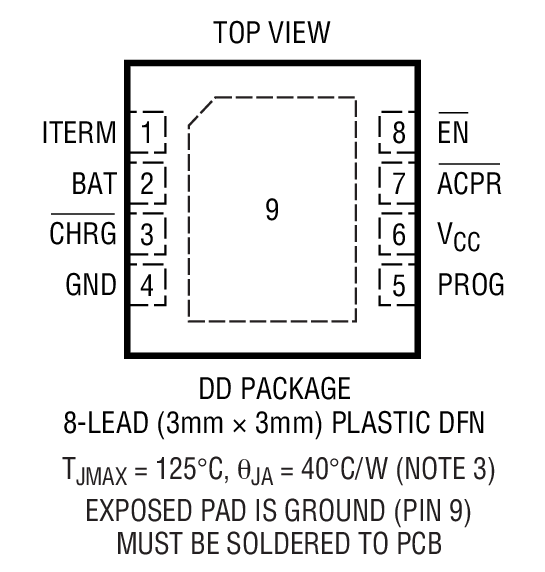

• 采用外形扁平的 (3mm x 3mm x 0.75mm) DFN 封装



产品详情和应用

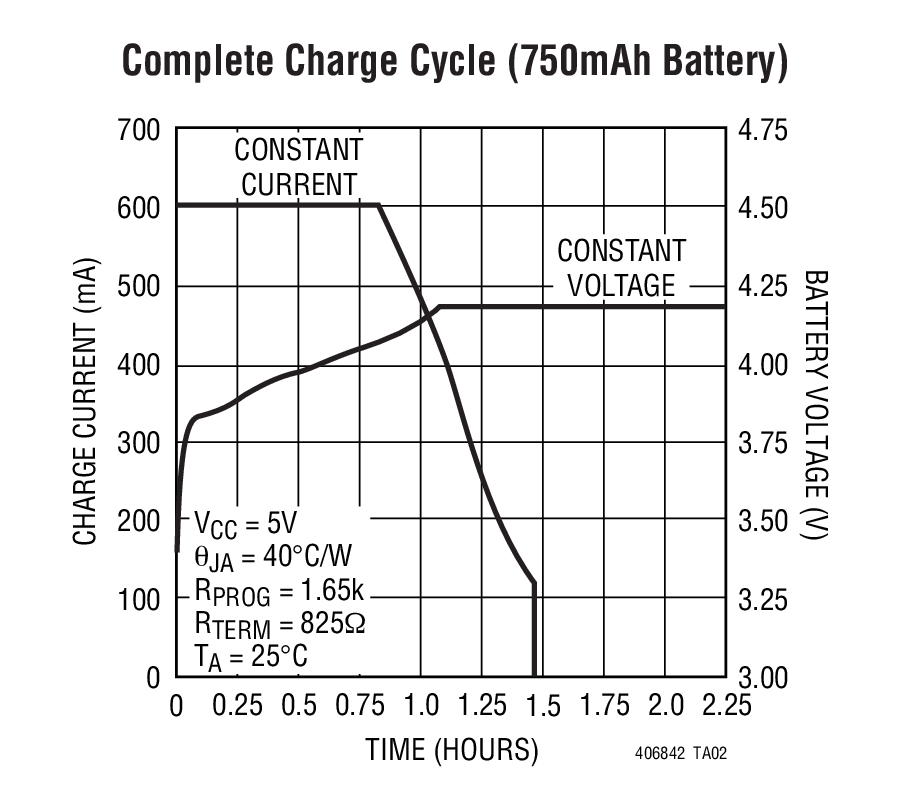

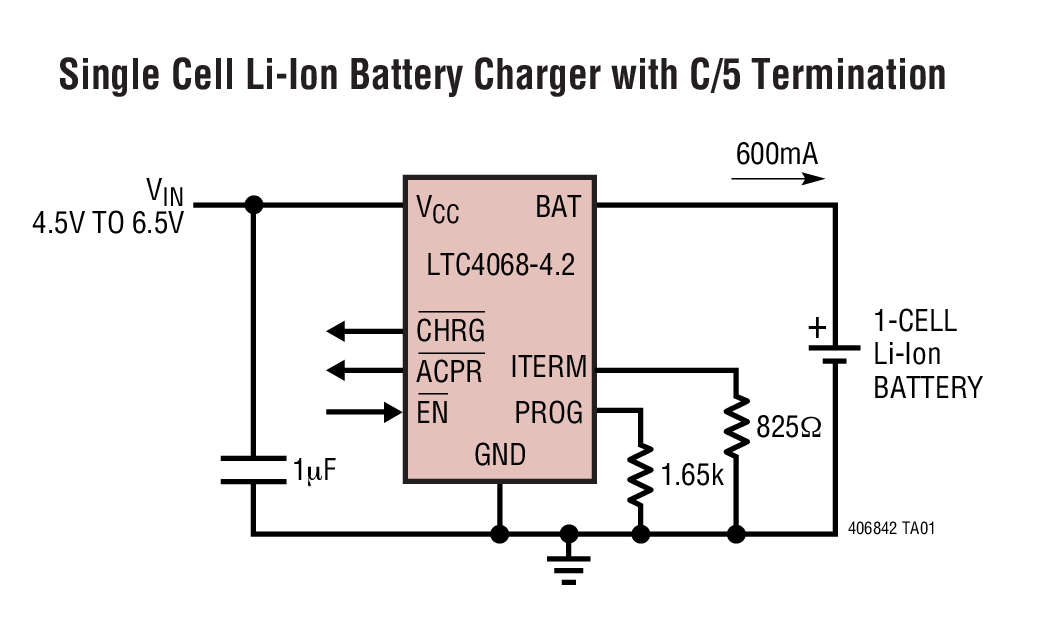

LTC^®4068 是一款用于单节锂离子电池的完整恒定电流 / 恒定电压线性充电器。其 DFN 封装和低外部组件数目使得 LTC4068 非常适合便携式应用。而且，LTC4068 是专为在 USB 电源规范内工作而设计的。

由于采用了内部 MOSFET 架构，因此无需使用外部检测电阻器或外部隔离二极管。热反馈功能可调节充电电流，以限制高功率工作或高环境温度条件下的芯片温度。充电电压固定在 4.2V，而充电电流可通过一个电阻器进行设置。在达到最终浮动充电电压之后，如果充电电流降至低于编程终止门限，则 LTC4068 将终止充电周期。

当输入电源 (墙上适配器或 USB 电源) 被拿掉时，LTC4068 进入一种低电流状态，并将电池消耗电流降至 2µA 以下。该器件的其他特点包括充电电流监视器、欠压闭锁、自动再充电、和用于指示充电终止和足够输入电压接入的状态引脚。

• 蜂窝电话、个人数字助理 (PDA)、MP3 播放机
• 蓝牙应用
