ADI亚德诺 ADBMS6840 产品介绍

2026-03-09 0次

特性

同时连续测量电池电压
- 24通道（ADBMS6840）
- 18通道（ADBMS6842）
- 16通道（ADBMS6843）
电化学阻抗谱
具有每通道可编程脉宽调制控制的无源电池平衡
每个通道可配置数字低通滤波器
双向 isoSPI 接口
2 Mbps 隔离串行通信
使用单根双绞线电缆
低 EMI 易感性和辐射
电容或变压器耦合
集成降压型 DC/DC 稳压器，带有内部低电阻功率 MOSFET

低功耗电池监控模式
母线旁路和测量支持
14 个引脚可配置为模拟输入或数字 I/O，也可配置为 I²C 或 SPI 端口
2 个专用于模拟输入的额外引脚
最大终身 TME < 3 mV（在整个温度和电压范围内）
睡眠状态电源电流为 7 μA
测量状态下功耗降低高达 1W

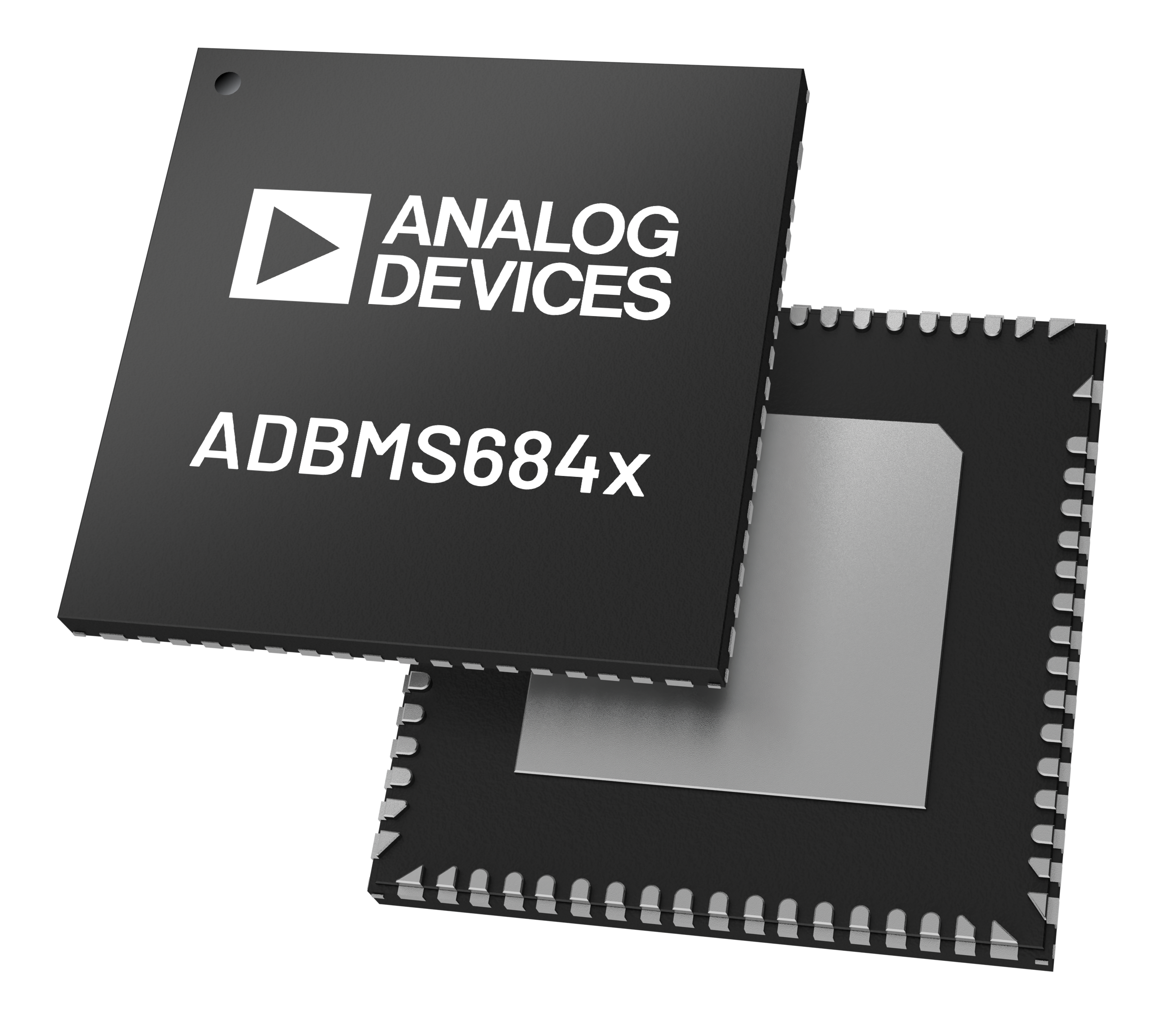

72/88 引脚侧面可焊接封装，带裸露焊盘
符合 AEC-Q100
ISO 26262 生命周期、汽车安全完整性等级能力（ASIL D）

产品详情和应用

ADBMS6840/ADBMS6842/ADBMS6843（ADBMS 电池监测器）是一系列多电池监测器，可测量 16、18 或 24 个串联的电池单元。

使用一组模拟数字转换器 (ADC) 同时测量所有电池电压（每个电池一个）。每个通道包括一个可编程数字低通滤波器。第二组类似的模数转换器提供密切相关的测量，以确保满足安全标准所需的冗余测量能力。ADBMS 电池单元监控器可使用专用引脚绕过母线。在每个通道上支持直接测量负母线电压。

该设备具有双向隔离串行端口接口 (isoSPI)，可通过简单的双绞线电缆实现高速、抗射频通信。使用 isoSPI 接口，多个 ADBMS 电池监视器可以菊花链配置连接到 BMS 控制器，从而能够同时监视长串联、高压电池单元。使用双向功能，菊花链还可以配置为提供通信冗余，以防止链中的电缆断裂。

该器件支持内部和外部被动电池平衡，具有单独可编程的脉冲宽度调制 (PWM) 控制。ADBMS 电池监测器直接从待测电池获取电源，采用降压型 DC/DC 或线性稳压器。使用集成的 DC/DC 调节器可使测量状态下的功耗显著降低高达 1W。当处于休眠状态时，该套件消耗 7 μA 电流，从而最大限度地减少电池堆的放电。在整个工作温度和电压范围内，该套件终身总测量误差 (TME) 小于 3 mV。

应用

电动车辆和混合动力车辆
备用电池系统
电网储能
