特性

• 系统监测5V、3.3V、3V、2.5V或1.8V电源电压
• 100mA低压差稳压器
• 工厂预置和可调节输出电压
• 1.53V至5.5V工作电压范围
• 低功耗：4µA (典型值)
• 电源失效检测比较器能够检测低至0.6V的电压
• 电池供电指示
• 电池保鲜
• 内置CE信号选通，1.5ns传输延迟(MAX16024)
• 经过去抖的手动复位输入
• 145ms (最小值)复位超时周期
• 小型8引脚或10引脚TDFN封装
• 经过UL®认证，符合IEC60950-1规范

产品详情和应用

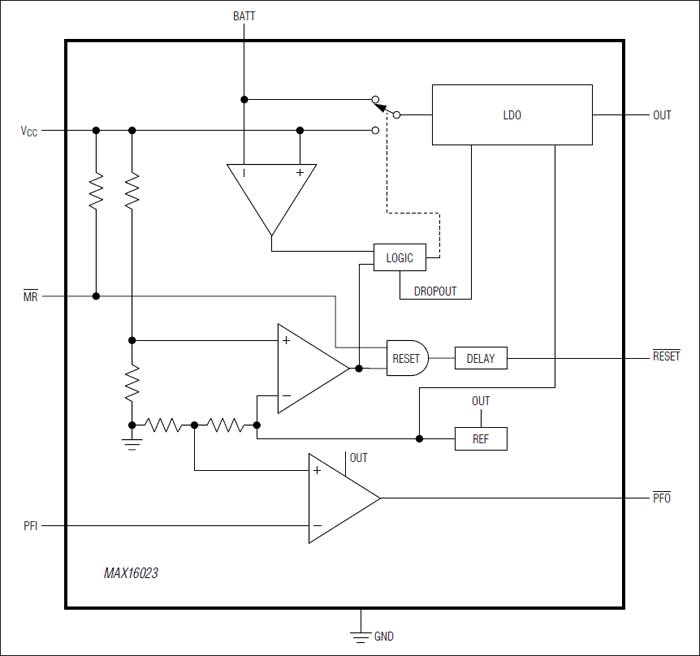

MAX16023/MAX16024低功耗电池备份电路提供稳压输出，能够提供高达100mA的输出电流。MAX16023/MAX16024包括一个低压差稳压器、微处理器(µP)复位电路以及电池切换电路。其它功能还包括手动复位、电源失效检测比较器和电池供电指示器。这两款器件减少了外部元件的数量，减小了电路板空间并提高了可靠性。

MAX16023/MAX16024非常适合为存储敏感数据的存储器提供备份电源，例如静态随机存取存储器(SRAM)或实时时钟(RTC)。电源电压跌落时，通过V_CC供电的稳压输出切换至备份电源。MAX16023/MAX16024可接受1.53V至5.5V输入，并可提供固定的1.2V、1.8V、2.5V、3.0V和3.3V标准输出电压。MAX16024可通过外部电阻分压器设置输出电压。所有输出均采用推挽或漏极开路配置。

MAX16023提供一路电源失效检测比较器，用于监测额外的电压或提供预警。其它功能还包括手动复位输入(MAX16023/MAX16024)，MAX16024还具有电池供电指示和芯片使能选通功能。

MAX16023/MAX16024提供8引脚或10引脚TDFN封装，工作在-40°C至+85°C温度范围。

应用

• GPS系统
• 工业控制
• 用于RTC/SRAM的主电源/备份电源
• 销售终端机(POS)装置
• 便携式/电池供电设备
• 机顶盒
