特性

• AEC-Q100 2级温度范围
  • −40°C至+105°C
• 工作电压范围：9V至65V
• 超低功耗工作
  • 待机模式：2mA
  • 关断模式：2μA
• 12个电池电压测量通道
  • 精度：2mV（3.6V，+25°C）
  • 精度：5mV（0°C至+45°C）
  • 精度：10mV（-40°C至+105°C）
• 12个电池平衡开关
  • 每个开关高达150mA
  • 紧急放电模式
• 两个温度测量通道
• 芯片温度测量
• 自动热保护
• 29条电压阈值警报
  • 12条用于过电压故障
  • 12条用于欠压故障
  • 两条用于过温故障
  • 两条用于欠温故障
  • 一条用于电池不匹配警报（最高电池电压与最低电池电压）
• 四个GPIO
• 内置诊断可满足ASIL D和FMEA要求
• 电池管理UART协议
  • 菊花链支持多达32个器件
  • 通信端口隔离
  • 波特率高达2Mbps（自动检测）
  • 每个器件的传输延迟为1.5µs
  • 分组差错校验(PEC)
• 工厂调整的振荡器
  • 无需外部晶体
• 10mm x 10mm封装（64引脚LQFP）

产品详情和应用

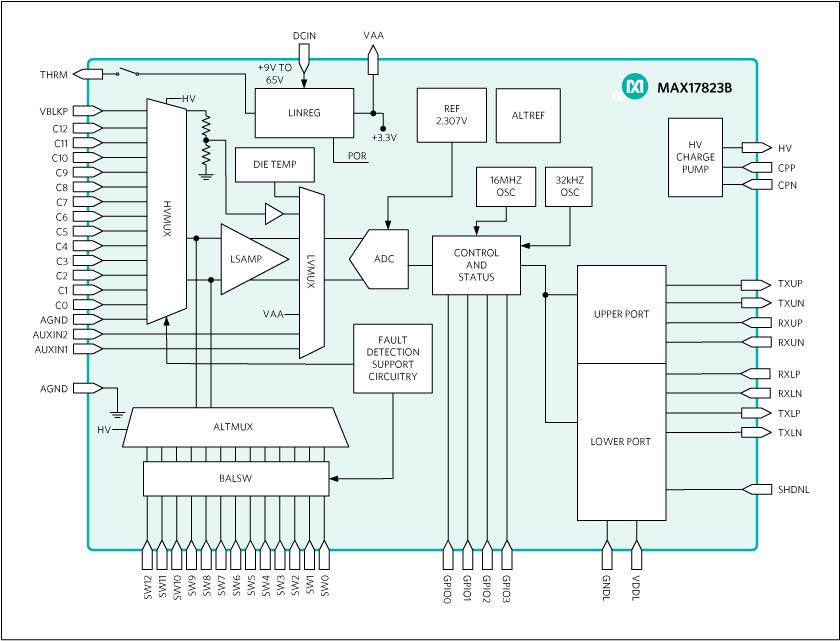

MAX17823B是用于管理高压电池模块的数据采集系统。该系统具有12位SAR ADC，可在161μs内测量12个电池电压和两个温度。有12个内部开关用于电池平衡和广泛的内置诊断。可将多达32个器件以菊花链方式连接在一起，以管理384节电池并监控64个温度。

在65V共模范围内以差分方式测量电池电压（0至5V）。电池测量的精度为2mV（典型值，3.6V电池，+25°C）。如果启用过采样，则可以在内部以14位分辨率对每个通道的多达128个测量值求平均值。通过测量其自身的芯片温度，系统可以在发生热过载时自行关断。

该系统使用Maxim的电池管理UART协议实现可靠的通信，当与MAX17880 12通道电池监控器结合使用时，它们非常适合用于需要高安全完整性等级的汽车电池管理系统。

应用

• 电池组
• 电池系统
• 电动自行车
• 电动汽车和混合动力汽车(HEV)
• 大功率电池备用系统
• 高压、多节电池串联堆叠
• 电动工具
• 超级电容备用系统
