特性

• ModelGauge m5 EZ
  • 无需特征分析即可实现电量计量的EZ模式
  • 可靠适应电池的特征变化
  • 消除接近空电压时的误差
  • 避免库伦计数器的漂移
  • 老化、电流和温度补偿
  • 不需要空、满或空闲状态信息
• 5.1μA低工作电流
• 高精度电流检测
  • 高边或低边检流选项
• 支持较宽的检流电阻范围1mΩ至1000mΩ
• 带温度补偿的引线检测
• 支持Li+及其变体，包括LiFePO4
• 热敏电阻或1°C精度的内部测温
• 动态功率检测估算放电期间的容量
• 剩余工作时间和充电时间估算
• 预测理论负载下的剩余容量
• 无需校准
• 报警指示：电压、SOC、温度、电流和1% SOC电量变化

产品详情和应用

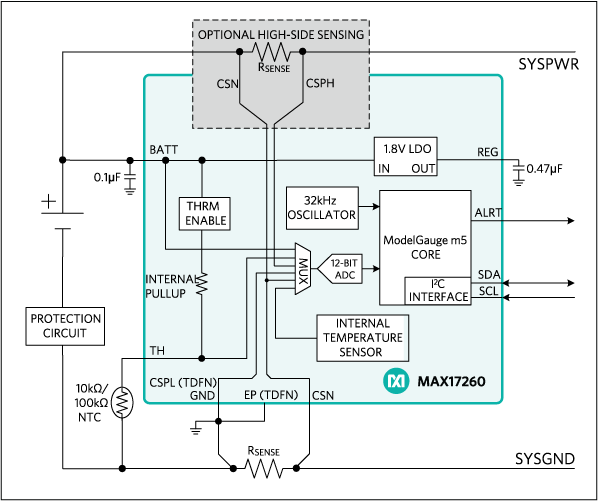

MAX17260为超低功耗电量计IC，采用Maxim ModelGauge™ m5算法。IC监测单节电池，支持高边和低边电流检测。

ModelGauge m5 EZ算法不要求对电池进行特征分析，很容易实现电量计量，并简化主机软件。算法具有较高容限，支持多种锂电池和应用，既包含了库仑计出色的短期高精度、高线性度特性，又具有电压检测技术出色的长期稳定性，而温度补偿使得器件提供业内领先的计量精度。IC在较宽的工作条件下自动补偿电池老化、温度和放电率，并以百分比(%)提供精确的电量状态(SOC)，以毫安时(mAh)提供剩余容量。当电池达到接近空电量的临界区域时，算法激活特殊的误差修正，进一步消除误差。IC精确估算剩余工作时间和电池充满需要的时间，提供三种报告电池寿命的方法：容量降低、电池电阻变大和充电次数增加。

IC可精确测量电流、电压和温度。使用内部温度传感器或外部热敏电阻测量电池包温度。通过2线(I²C)接口访问数据和控制寄存器。IC采用微小、无铅、0.4mm焊球间距、1.5mm x 1.5mm的9引脚WLP封装，以及3mm x 3mm、14引脚TDFN封装。

应用

• 可穿戴、智能手表
• 平板电脑、二合一笔记本电脑
• 蓝牙耳机
• 健康和健身监测仪
• 数码相机、视频和运动摄像机
• 医疗设备
• 手持式计算机和终端设备
• 无线扬声器
• 住宅及楼宇自动化、传感器
• 便携式游戏机
• 玩具
