特性

• 用于 2 节、3 节或 4 节锂离子电池的完整充电器控制器
• 高转换效率：达 96%
• 输出电流超过 4A
• 准确度达 ±0.8% 的预设电压：8.4V、12.6V、16.8V
• 具自动重启功能的内置充电终止电路
• AC 适配器电流限制功能最大限度地提高了充电速率
• 深度放电电池的自动查验
• 用于适宜温度充电的热敏电阻输入
• 宽输入电压范围：6V 至 28V
• 0.5V 压差电压；最大占空比：98%
• 可编程充电电流：±4% 准确度
• 用于充电、C/10 电流检测和 AC 适配器接入的指示器输出
• 充电电流监视器输出

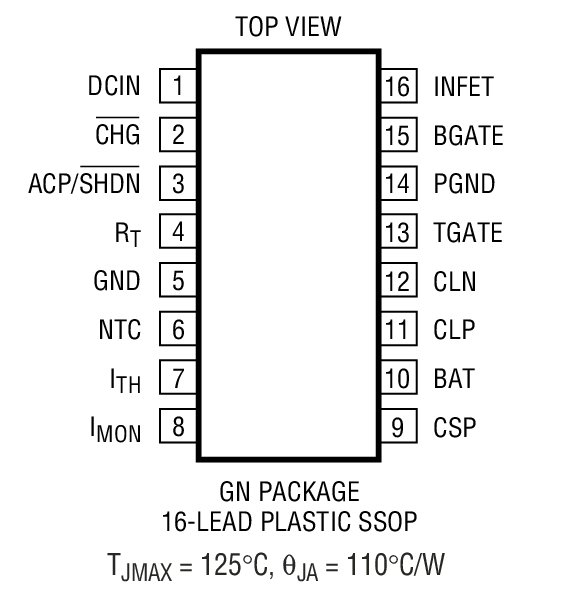

• 16 引脚窄体 SSOP 封装



产品详情和应用

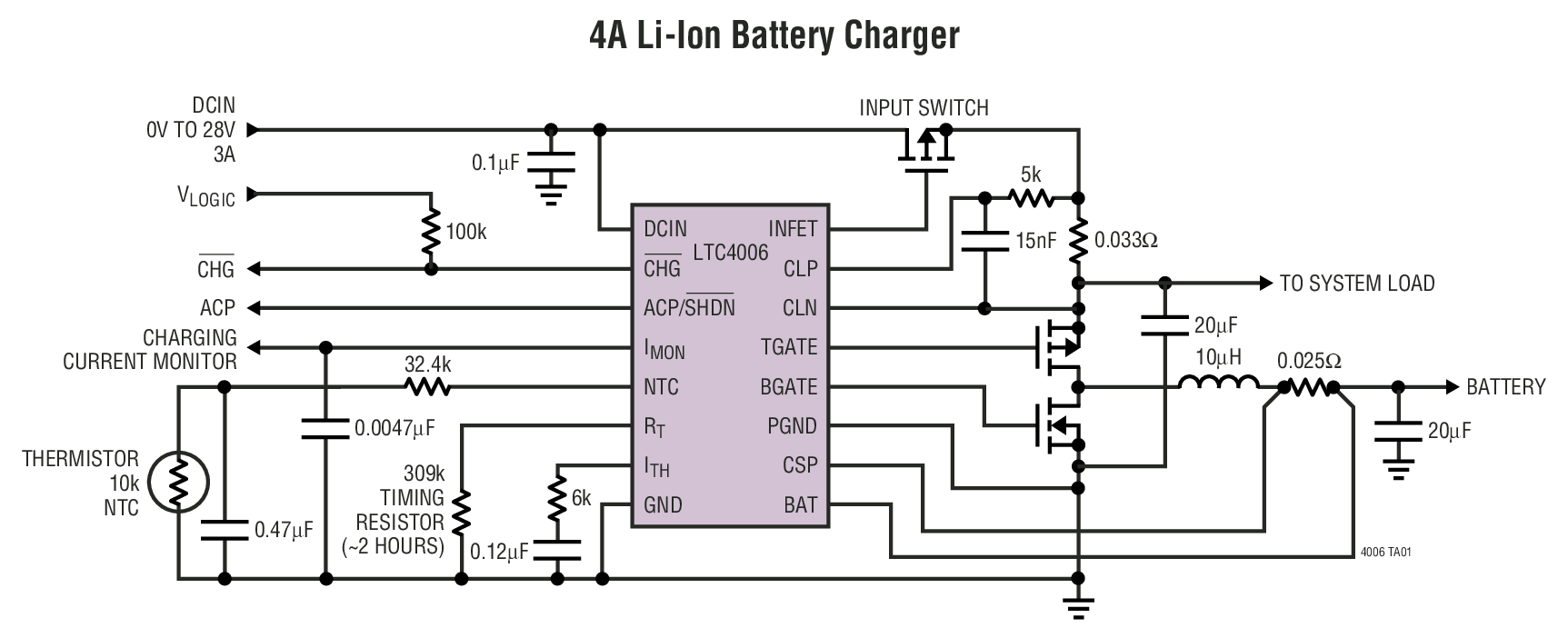

LTC^®4006 是一款用于 2 节、3 节或 4 节锂电池的完整恒定电流 / 恒定电压充电器控制器，其采用极少的外部组件并内置于一个小型封装之中。PWM 控制器采用一种同步、准恒定频率、恒定关断时间架构，即使在采用大容量陶瓷电容器时也不会产生可听噪声。

LTC4006 可提供 8.4V、12.6V 和 16.8V 版本，并具有 ±0.8% 的电压准确度。采用单个检测电阻器可将充电电流的准确度设置为 ±4% (典型值)。充电电流可以作为 I_MON 引脚上的一个代表性电压来监视。一个由外部电阻器进行设置的定时器负责设定总充电时间，或在达到 C/10 充电电流之后复位至总充电时间的 25%。当电池电压降至每节 3.9V 以下时，充电操作将自动重新开始。

完全放电电池将以编程电流的 10% 自动进行涓流充电，直到电池电压超过每节 2.5V 为止。如果低电量电池状况的持续时间超过总充电时间的 25%，则充电操作终止。

LTC4006 包括一个热敏电阻传感器输入，倘若检测到不安全的温度状况，则其将中止充电操作，而当电池温度恢复到安全限值范围以内时，充电操作将自动重新开始。

• 笔记本电脑
• 便携式仪器
• 电池后备系统
• 独立型锂离子电池充电器
