ADI亚德诺 ADBMS2970 产品介绍
2026-03-09
0次
特性
- 电池组电流测量
- 缓冲模拟输入
- 连续运行选项
- 适用于库仑计数的损耗测量
- 1 ms 更新率
- 最大增益误差为 ±0.1%
- ±1 μV 最大偏移
- 冗余实现
- 电池组电压测量
- 缓冲模拟输入
- 与电流测量同步
- 差分和单端模式
- 冗余实现
- 最多 20 个电压测量通道
- 缓冲模拟输入
- 按需运行
- 差分和单端模式
- 冗余实现
- 内置外部参考
- 真比率测量
- 过流检测
- 多数表决的三倍冗余
- PWM 输出选项
- 支持电阻抗谱
- 内置 isoSPI™ 接口
- 2Mbps 隔离式串行通信
- 电容器或变压器耦合
- 菊花链选项
- 4 线 SPI 选项
- 通用数字 IO
- 六个通用输出（GPO）
- 双阈值回读 GPO
- 可配置为 I2C 或 SPI 控制器的四个 GPIO
- 48 引脚侧可焊接 QFN 封装
- 符合 AEC-Q100
- 专为 ISO 26262 应用而开发，适用于汽车安全完整性等级能力 D (ASIL D)
产品详情和应用

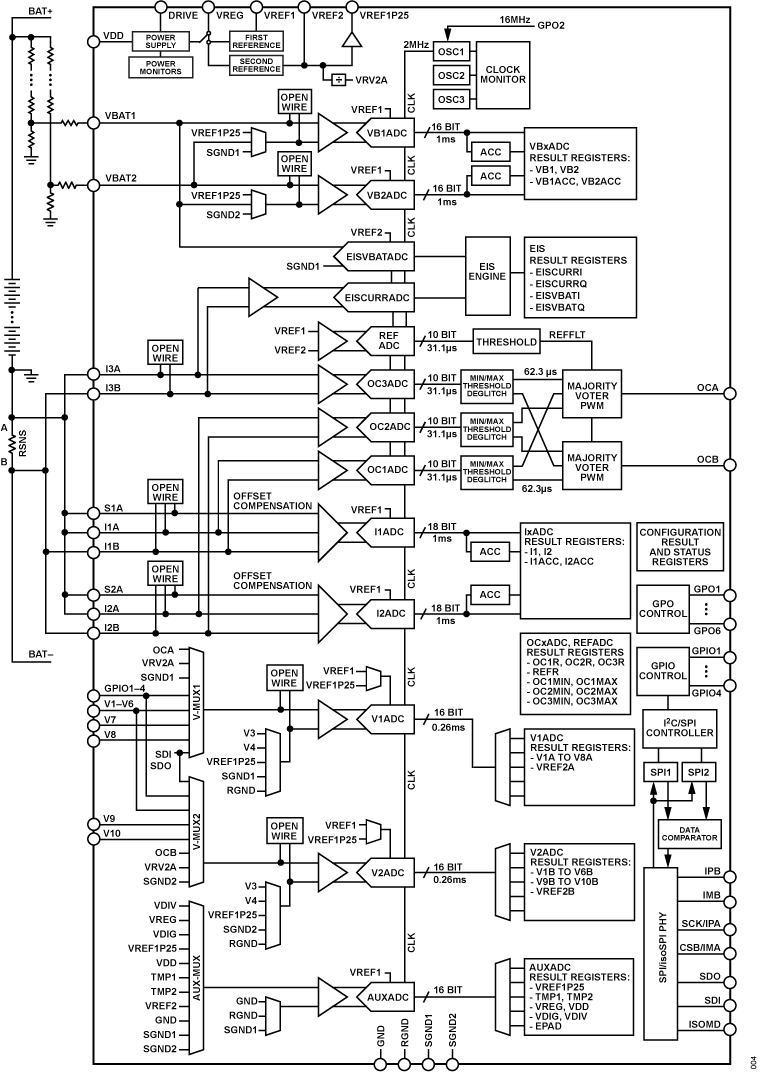

ADBMS2970 是一款电池组监视器（也称为 ADBMS 组监视器），适用于电动和混合动力汽车以及其他电流或电压感应应用。它还支持 EIS 电流通道和 EIS 电池组电压测量。
ADBMS2970 通过感测分流电阻上的电压降（偏移量非常低）来测量流入和流出电池组的电流。ADBMS2970 通过感测同一分流电阻上的电压降低，来测量 EIS 电流。
支持开漏或推挽模式的六个数字输出 (GPO) 可用于控制高压晶体管以断开外部电阻分压器。四个数字通用输入/输出 (GPIO) 还可作为 I2C/SPI 控制器接口运行，从而对外部串行外设（例如 EEPROM）进行寻址。
总共提供 12 个专用缓冲高阻抗输入（V1 至 V10、VBAT1 和 VBAT2），用于测量来自外部传感器或电阻分压器的电压，从而可以测量电池组电压、温度、HV-Link 电压、底盘隔离以及对接触器和保险丝状态的监控。在某些配置中，还有另外八个缓冲高阻抗输入（V11 至 V18），总共 20 个输入。ADBMS Pack Monitor 的内置串行接口可配置为与 BMS 控制器进行 SPI 或隔离 isoSPI 通信。它有额外的 isoSPI 端口，可将 ADBMS Pack Monitor 套件菊花链式连接，并可选择使用 ADBMS6840/6842/6843 电池监视器（ADBMS 电池监视器）进行扩展。
应用
- 电动车辆和混合动力车辆
- 备用电池系统
- 电网储能
