• 高达 1A  的可设置充电电流
• 集成 100mA 可调低压降线性稳压器
• 直接从 USB 端口对单节锂离子电池进行充电
• 精度达 ±0.35% 的预设充电电压
• 无需外部 MOSFET、检测电阻器或隔离二极管
• 热调整功能可在无过热危险的情况下实现充电速率的最大化
• 可调 LDO 输出电压范围：1.2V 至 4.2V
• 可设置充电终止定时器
• 可设置充电电流检测/终止
• SmartStart^™ 功能延长了电池的使用寿命
• 充电状态输出
• 停机模式中的充电器静态电流为 35µA
• 15µA LDO 静态电流

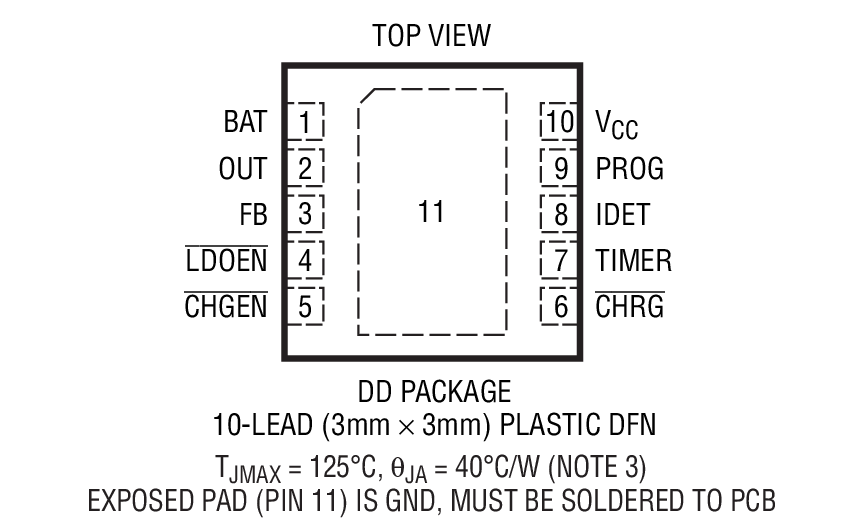

• 采用扁平 (高度仅 0.75mm) 的 10 引脚 (3mm x 3mm) DFN 封装

产品详情和应用

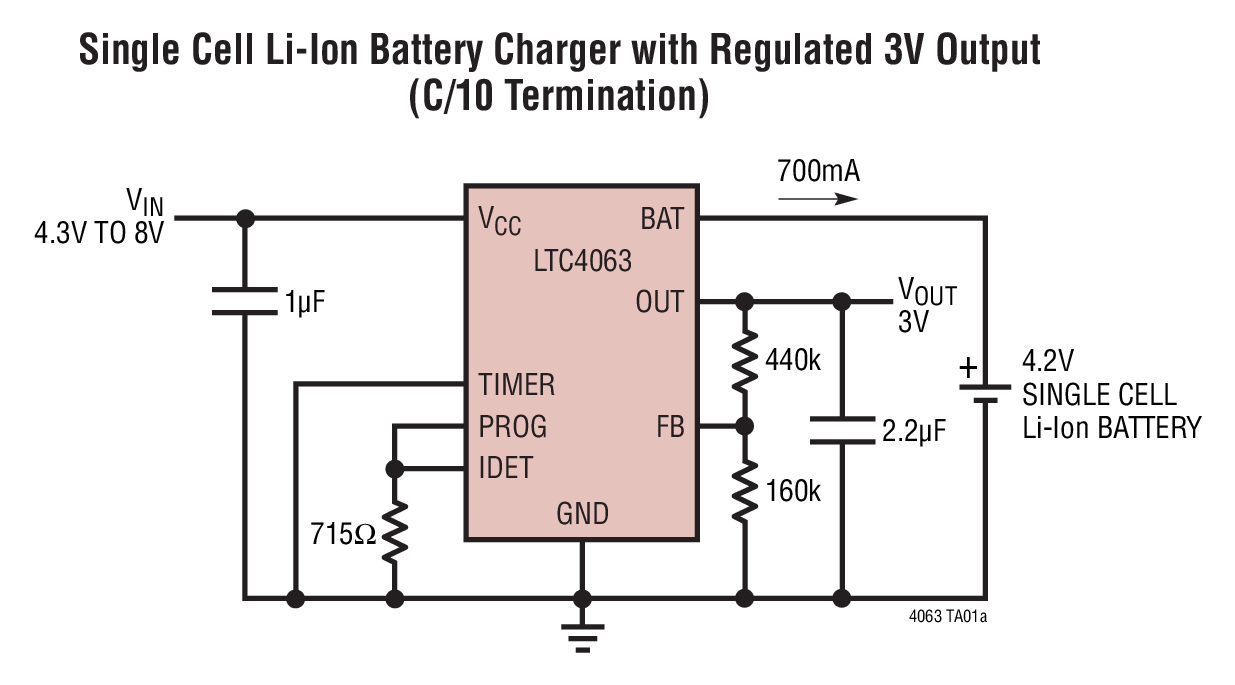

LTC^®4063是一款具有可调低压降线性稳压器 (LDO)、用于单节锂离子电池的独立型线性充电器。该可调 LDO 可在高达 100mA 的负载电流条件下实现 1.2V 至 4.2V 的输出电压调节范围。当输入电源 (交流适配器或 USB 电源) 被拿掉时，LDO 对输出电压调节且不会中断。电池充电器和 LDO 稳压器可单独使能。

由于采用了内部 MOSFET 架构，因此充电操作无需使用外部检测电阻器或外部隔离二极管。内部热反馈功能可调节充电电流，以便在大功率工作或高环境温度条件下维持恒定的芯片温度。浮动电压固定于 4.2V，充电电流利用一个外部电阻器来设置。充电终止方法包括最小充电电流法或最大时间法。在施加电源的情况下，可将 LTC4063 置于停机模式，以便把电源电流减小至 35µA，并将电池漏电流降至 2µA 以下。

其它功能包括智能再充电、欠压闭锁、LDO 电流限制和一个用于指示充电周期结束的充电状态引脚。
