特性

• 适用单节锂离子电池的完整线性充电器

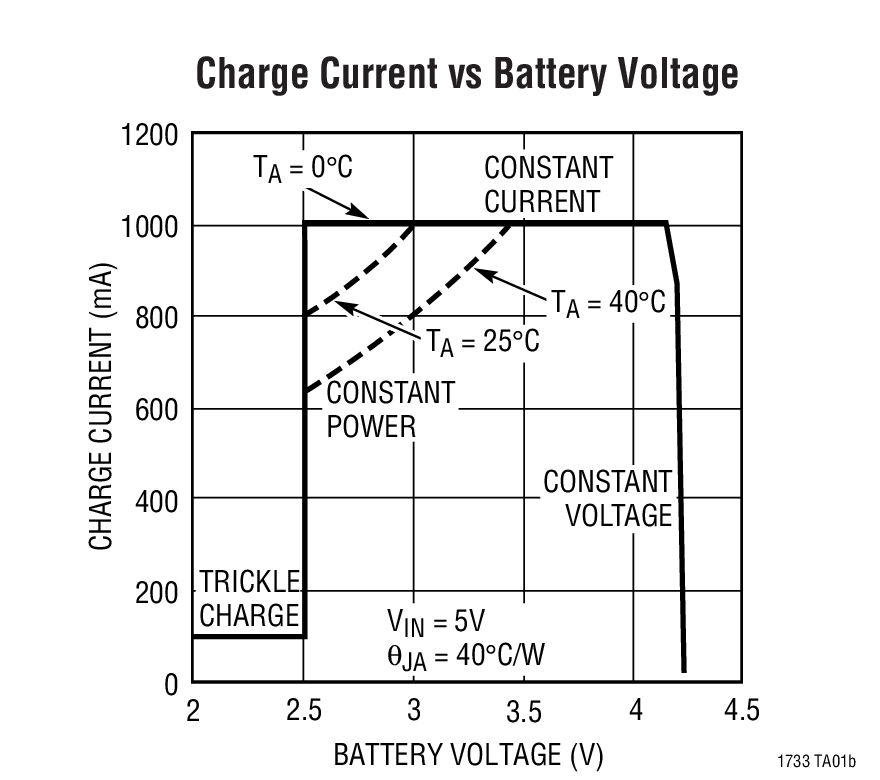

• 热调整功能使充电速率最大化并且无过热风险*
• 无需外部 MOSFET、检测电阻或隔离二极管
• 最高 1.5A 充电电流
• 1% 精度的预设充电电压
• 7% 精度的可编程充电电流
• 可编程充电终止定时器

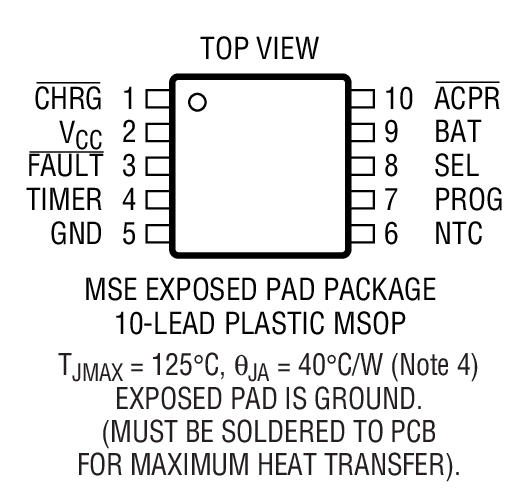

• 小巧的热增强型 10 引脚 MSOP 封装
• 充电电流监视器有助于电池电量检测*
• C/10 充电电流检测输出
• 自动再充电
• 热敏电阻输入以实现适宜温度充电
• AC 适配器接入的逻辑输出
• 4.1V/4.2V 引脚可选输出电压


产品详情和应用

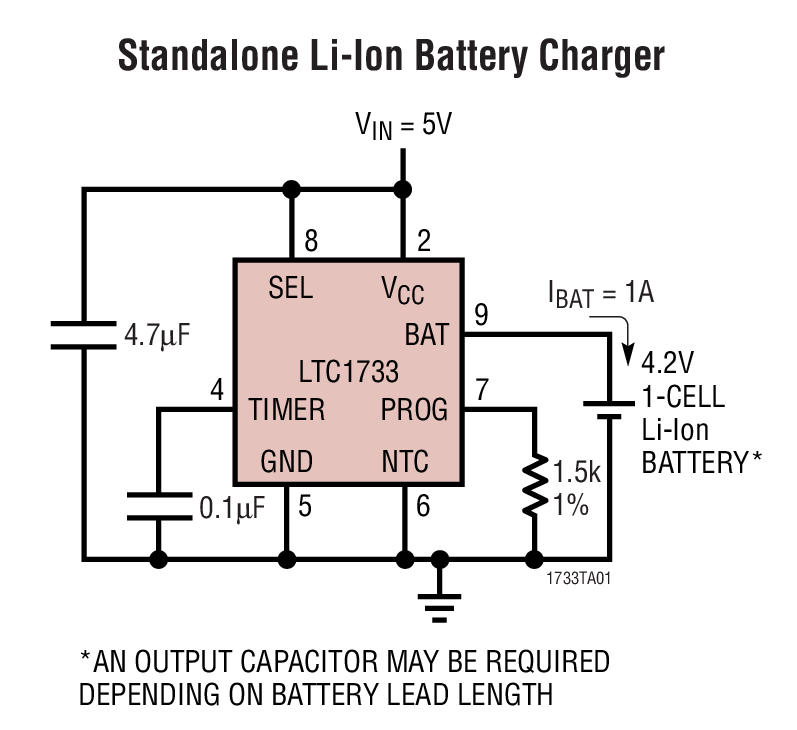

LTC^®1733 是一独立的恒流/恒压线性充电器，内含功率 MOSFET，适用于锂离子电池。内部的热反馈可调整充电电流，以便在大功率工作或环境温度高的条件下限制硅片温度。该功能使用户可设定一个大充电电流，而不会有损害 LTC1733 或手持产品的危险。

由于采用了内部 MOSFET 的结构，因此无需外部电流检测电阻和隔离二极管。充电电流和充电时间可在外部分别利用一个电阻和一个电容来设置。当输入电源 (交流适配器) 被拿掉时，LTC1733 自动进入一低电流睡眠模式，将电池漏电流降至 5µA 以下。

LTC1733 还包括 NTC 温度检测、C/10 检测电路、AC 适配器接入的逻辑信号、4.1V/4.2V 引脚选择功能以及电池低压充电条件 (涓流充电)。

LTC1733 采用 10 引脚热增强型 MSOP 封装。

• 蜂窝电话
• 手持计算机
• 数字照相机
• 充电座
