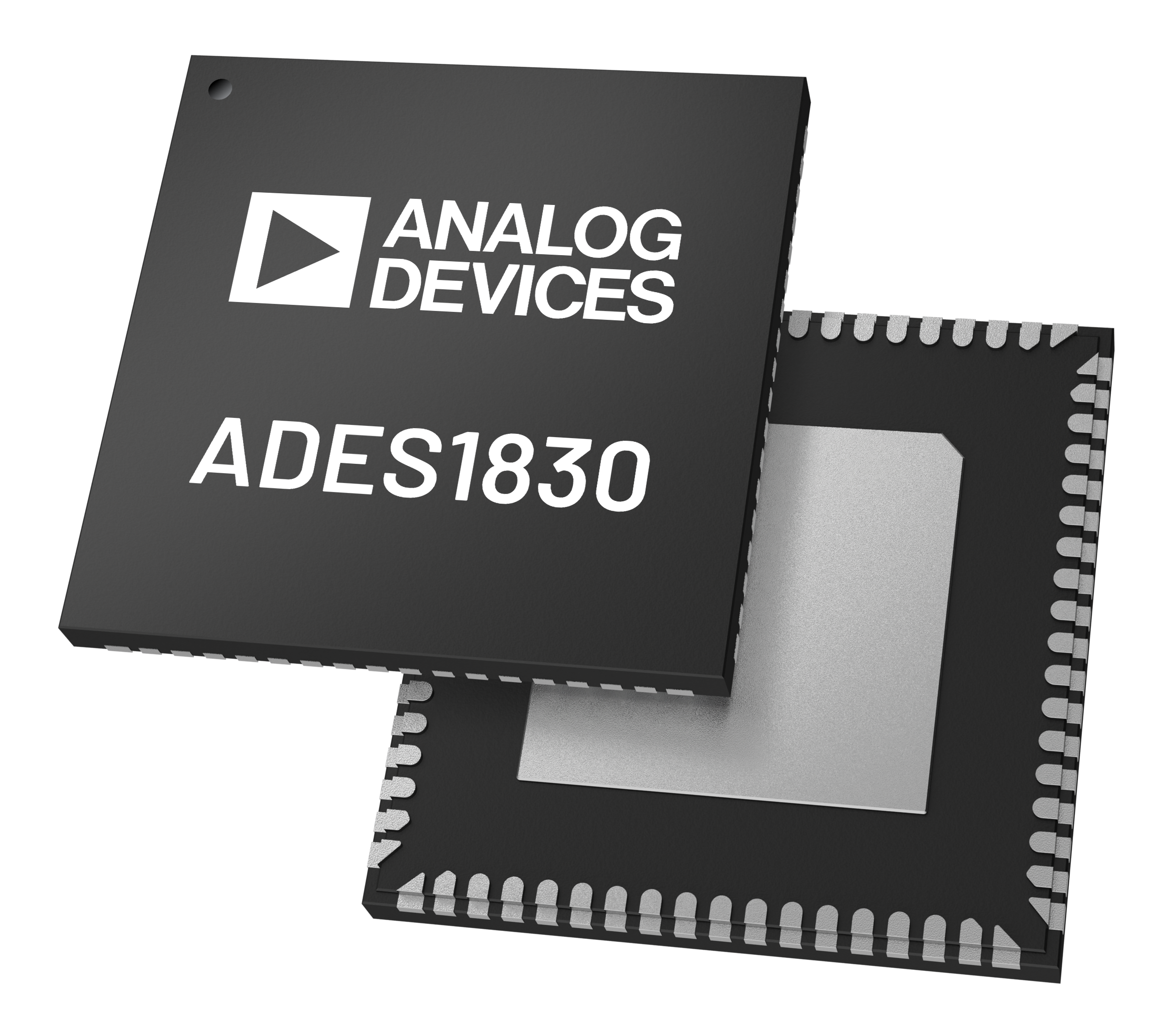

ADI亚德诺 ADES1830 产品介绍
2026-03-09
0次
特性
- 最多可测量 16 个串联电池单元
- 最大寿命 TME：ADES1830 每个电池单元 3.3 V 时为 ±1.8 mV，对于 ADES1831 为 ±5 mV（–40°C 至 +105°C）
- 同时连续测量电池电压
- 可配置的集成低通滤波
- 用于高压电池组的可堆叠架构
- 内置式 isoSPI
- 2Mbps 隔离式串行通信
- 使用一根双绞线，每段最长 20 米
- 低 EMI 易感性和辐射
- 双向断线保护
- 电容器或变压器耦合
- 可热插拔，无需外部保护
- 无源单元平衡，每通道高达 300mA，具有可编程 PWM
- 多达 9 个通用模拟输入或数字 I/O
- 温度或其他传感器输入
- 可配置为 I2C 或 SPI 控制器
- 休眠方式电源电流为 4 μA
- 对母线的规定
产品详情和应用
ADES1830/ADES1831 是多电池堆栈监视器，可测量多达 16 个串联电池单元，在整个温度范围内，ADES1830 的寿命总测量误差（TME）小于 2 mV，ADES1831 的寿命总测量误差（TME）小于 5 mV。−2 V 至 +5.5 V 的测量输入范围使 ADES1830/ADES1831 适用于大多数电池化学成分，并允许测量母线间的电压。为绕过母线而不指定任何测量通道做出了规定。
可以使用两个单独的模数转换器 (ADC) 同时和冗余地测量所有电池。具有 4.096 MHz 高采样速率的连续运行 ADC 可减少外部模拟滤波，并获得无混叠测量结果。后续可编程无限脉冲响应 (IIR) 滤波器可以实现更高的降噪效果。

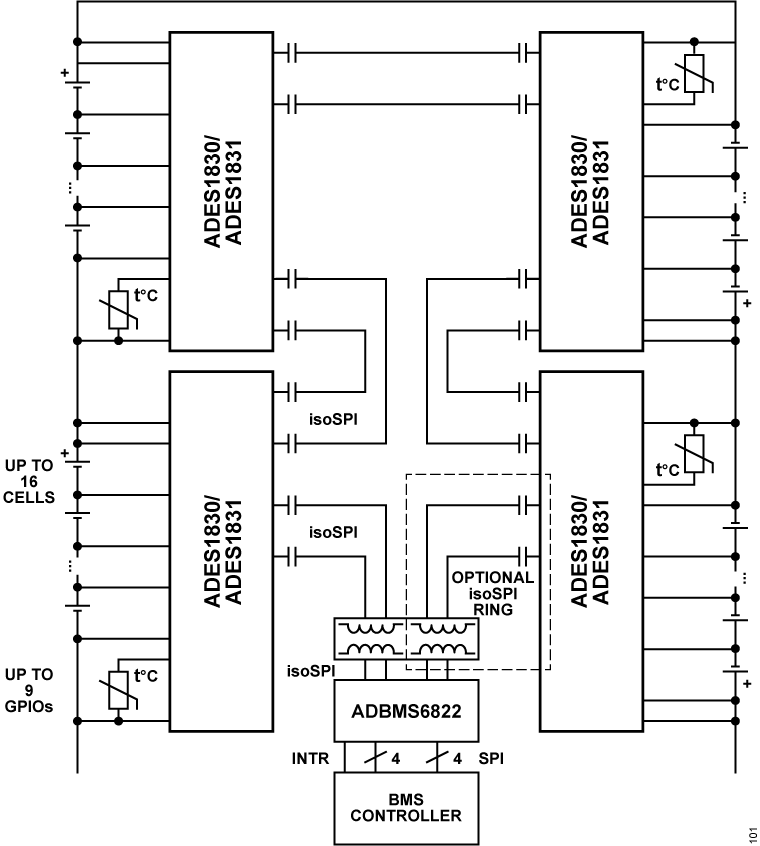

多个 ADES1830/ADES1831 器件可以串联连接，从而可以同时对长高压电池串进行电池监控。每个 ADES1830/ADES1831 都有一个隔离室串行端口接口 (isoSPI™)，用于进行不受 RF 干扰的远距离高速通信。多个套件以菊花链模式连接在一起，并共用一个主机处理器连接。此菊花链可以双向操作，即使在沿通信路径发生故障的情况下，也能确保通信完整性。
ADES1830/ADES1831 可由电池组供电，或由隔离式电源供电。ADES1830/ADES1831 包括被动平衡功能，具有单独的脉冲宽度调制（PWM）占空比控制和每个电池高达 300 mA 的放电电流。其他功能包括板载 5 V 稳压器、最多 9 个通用输入/输出和睡眠模式，其中电流消耗降低至 4 μA。
应用
- 公用事业储能
- 商业和工业储能
- 住宅储能
- 备用电池系统
