特性

• 适用于多达4节锂离子电池的独立充电器
• 电池调节电压精度：±0.8%
• 低压差98%占空比
• 安全地为接近耗尽的电池预充电
• 连续电压和温度监控
• 关断电池电流：0.1µA
• 输入电压高达28V
• 可编程充电电流高达1.5A
• 安全定时器防止过度充电
• 输入电流限制
• 节省空间的28引脚SSOP封装
• 300kHz PWM振荡器可降低噪声

产品详情和应用

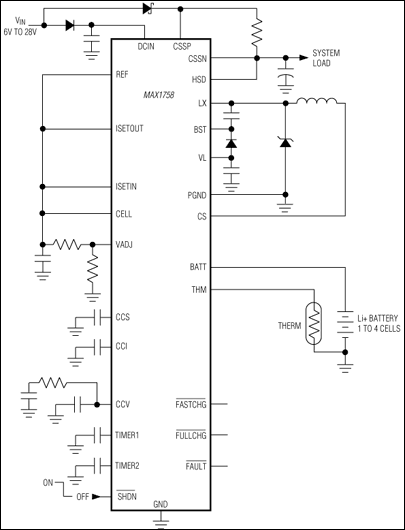

MAX1758是一款开关模式锂离子电池充电器，可为一到四节电池充电。它提供精度达±10%的调节充电电流和稳压电压，电池端子处的总电压误差仅为±0.8%。内部高侧开关提供高达1.5A的可编程电流来为电池充电。一旦达到可调的时间限制，内置的安全定时器即会自动终止充电。

MAX1758使用两个环路调节电压设定点和充电电流，这两个环路协同工作以在电压和电流调节之间平滑转换。通过一个额外的控制环路监控从输入源（充电+系统）汲取的总电流，并自动降低电池充电电流，从而防止输入电源过载并支持使用低成本的壁式适配器。

每节电池的调节电压使用标准的1%电阻设置在4.0V和4.4V之间。电池的数量通过引脚绑定设置为1到4节。电池温度通过外部热敏电阻进行监控，以防止在可接受的温度范围外充电。

MAX1758采用节省空间的28引脚SSOP封装。使用MAX1758EVKIT以帮助缩短设计时间。关于带有14V开关的独立充电器，请参考MAX1757数据手册。关于支持高达4A充电电流的充电器控制器，请参考MAX1737数据手册。

应用

• 台式摇篮架充电器
• 手持式仪表(PDA、掌上电脑)
• Li+电池组
• 笔记本电脑
