特性

• 支持从USB端口充电
• 自动检测适配器类型
• 输入电流高达1500mA，充电电流高达900mA
• 无需处理器干预的枚举
• 支持USB低速和全速操作
• 符合USB 2.0规范和电池充电规范（修订版1.1）
• 符合下一代低压锂离子电池规范
• 输入过压保护高达16V
• Smart Power Selector可在电池已放电或无电池的情况下支持电源路径运行
• 电池检测功能包括带有开路保护器的电池组
• 热调节防止过热
• 充电完成、预充电和时间/温度错误的LED指示灯
• 串行(400kHz) I²C兼容接口
• 关断电流：6µA（典型值）
• 2.44mm x 2.44mm、25引脚WLP封装

产品详情和应用

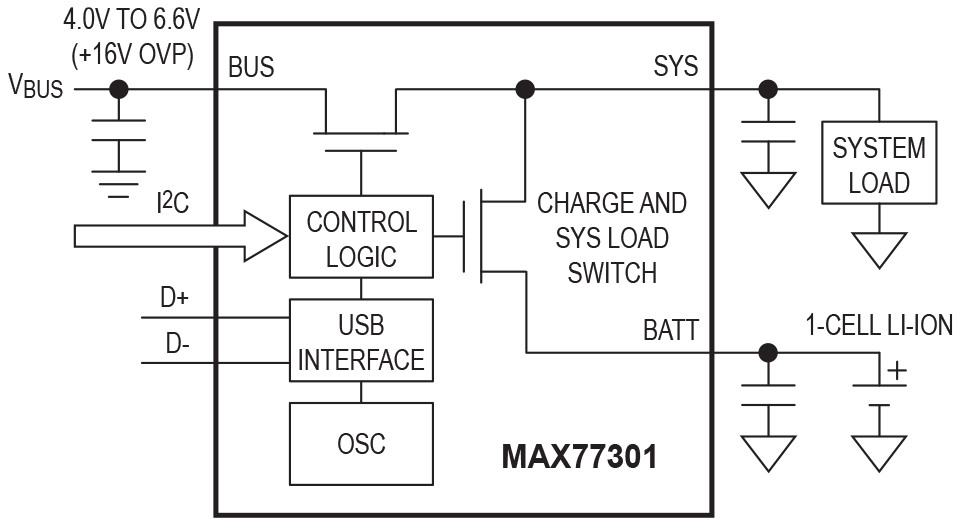

MAX77301是一款符合JEITA标准的*锂离子线性电池充电器，可通过连接USB端口、专用充电器或通用适配器来运行。该IC通过USB主机或集线器提供自动适配器类型检测和枚举。该IC集成了独立的电池充电开关、电流检测电路、MOSFET调整元件、热调节电路，并且无需外部反向阻断肖特基二极管，以打造超简单和小巧的USB兼容充电解决方案。

该IC具有自动检测充电适配器类型的功能，因此可以区分USB 2.0设备、USB充电器、专用充电器设备以及标准输入适配器。请参见完整数据手册中的表2。使能枚举后，该IC会自动与USB主机协商，从而无需处理器干预即可从USB 2.0设备或USB充电器获得超高的可用充电电流。适配器类型检测符合USB 2.0以及电池充电规范修订版1.1。

该IC控制单节锂离子电池的充电顺序，包括电池检测、预检测、快速充电、充满和充电终止。充电过程使用恒定电流、恒定电压和恒定芯片温度(CCCVCTj)调节进行控制，以确保在所有条件下都能安全运行。该IC还符合JEITA电池充电要求。

Smart Power Selector^™功能可充分利用有限的USB或适配器电源。电池充电电流的设置不受输入电流限制的影响。电池通过系统未使用的电源充电。电池可在需要时充当输入源的辅助。在没有电池、电池放电或电池耗尽的情况下也能维持系统电压，确保应用的正常运行。自动输入选择功能可将系统从电池切换到外部电源。

电池充电特性、输入电流限制和保护功能完全可通过I²C接口编程。这为与各种适配器和电池尺寸搭配使用提供了灵活性。

其他功能包括欠压闭锁(UVLO)、过压保护(OVP)、充电状态标志、充电故障标志、输入电源正常监测器、电池检测、符合JEITA标准的充电、充电定时器、3.3V/10mA辅助输出和一个外部电源开关。

应用

• 蓝牙耳机、PDA和MP3播放器
• 其他便携式设备
