ADI亚德诺_LTC1734_产品介绍

ADI亚德诺 LTC1734 产品介绍

2026-03-09 0次

特性

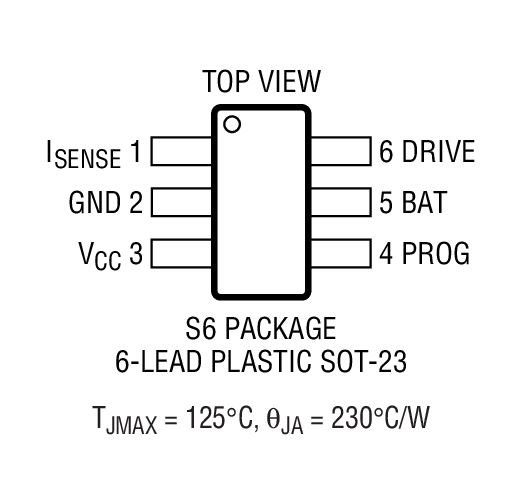

扁平 (1mm) ThinSOT^™ 封装
无需阻塞二极管
无需检测电阻
1% 精确预设置电压：4.1V 或 4.2V
充电电流监视输出以用于终止充电
可编程充电电流：200mA 至 700mA

移开输入电源可自动进入休眠模式
手动关断
关断状态下的电池泄漏电流可忽略不计
欠压闭锁
过流 / 过热自保护

产品详情和应用

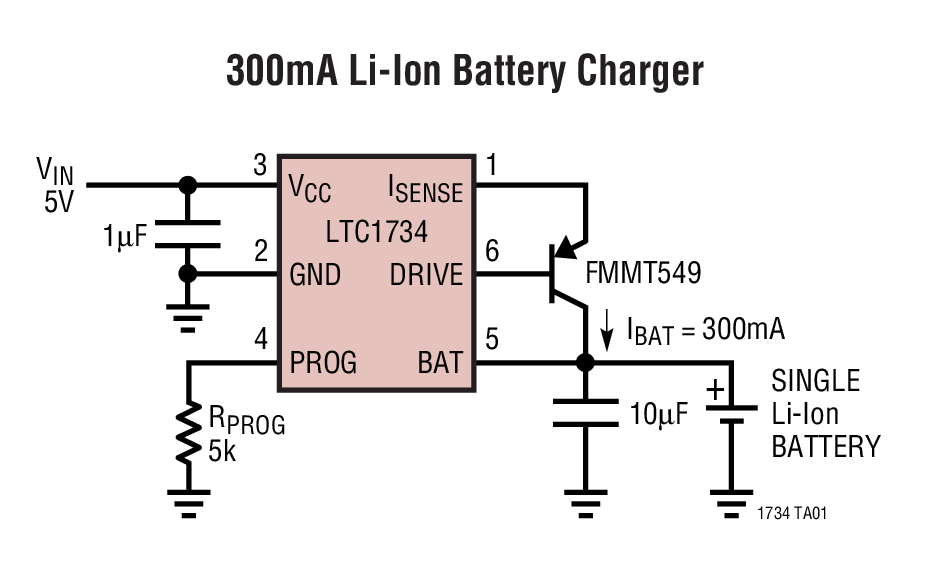

LTC^®1734 是一款低成本、单节电池、恒流 / 恒压锂离子电池充电控制器。若结合几只外部组件，该 TSOT-23 封装的器件则可对单节锂离子电池构成非常小及成本低的充电器。

LTC1734 有 4.1V 和 4.2V 两种版本，精度均为 1%。可采用位于 PROG 引脚和地之间的单只外部电阻来编程恒定电流。通过浮置编程电阻可实现手动关断，而移开输入电源则可自动将 LTC1734 设置成休眠模式。关断和休眠模式所消耗的电池电流都接近零。

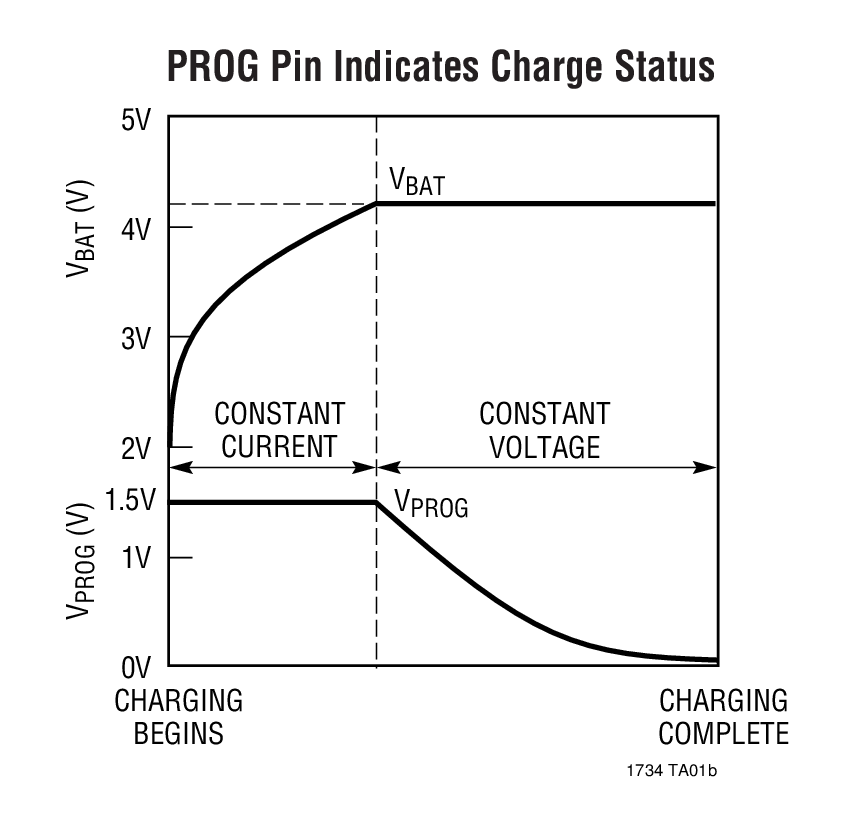

充电电流可通过 PROG 引脚上的电压来监视，并允许微控制器或 ADC 读取该电流，从而决定何时结束充电周期。输出驱动器既被限流又被热保护以防止 LTC1734 超出安全限制的操作。不需外部阻塞二极管。

LTC1734 还可作为通用电流源或可作为采用外部终端为镍镉 (NiCd) 电池和镍氢 (NiMH) 电池充电的电流源。


	充电电流	Vfloat
LTC1734	180mA 至 700mA	4.1V 或 4.2V
LTC1734L	50mA 至 180mA	4.2V

应用

蜂窝电话
手持计算机
数码相机
充电底座
低成本和小尺寸充电器
可编程电流源
