ADI亚德诺 LTC1732-4 产品介绍

2026-03-09 0次

特性

用于单节锂离子电池的完整线性充电器控制器
具有 1% 准确度的预设充电电压
4.5V 至 12V 输入电压范围
可编程充电电流
C/10 充电电流检测输出
可编程充电终止定时器
外形扁薄的小型 10 引脚 MSOP 封装
选择引脚负责给 4.1V 或 4.2V 电池充电 (LTC1732-4)

当输入电源被拿掉时自动进入睡眠模式 (电池电流消耗仅为 7μA)
低电压电池的自动涓流充电
可编程 (仅限恒定电流模式)
电池插入检测
输入电源 (墙上适配器) 检测输出
对于 4.2V 电池，再充电门限为 4.05V (LTC1732-4.2)
对于 4.1V 或 4.2V 电池，再充电门限为 3.8V (LTC1732-4)

产品详情和应用

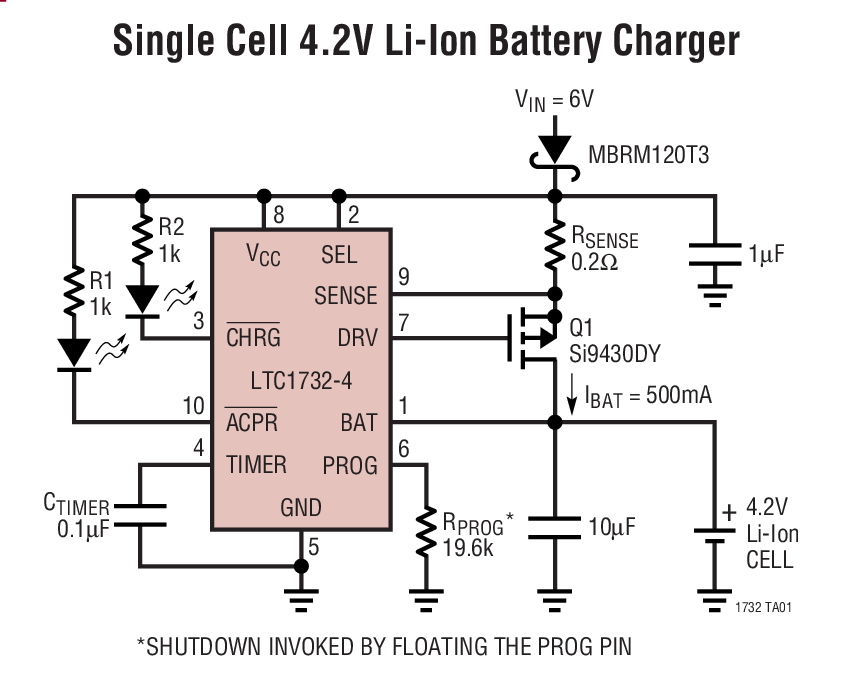

LTC^®1732 是一款完整的恒定电流 / 恒定电压线性充电器控制器，其适用于锂离子电池。另外，运用外部终止方法还可对镍镉 (NiCd) 电池和镍氢金属 (NiMH) 电池进行恒定电流充电。采用外部检测和编程电阻器能够以 7% (最大值) 的准确度设定充电电流。一个内部电阻分压器和精准型基准以 1% 的准确度设定最终浮动电压。SEL 引脚使用户能为 4.1V 或 4.2V 电池充电。

当输入电源被拿掉时，LTC1732 自动地进入一种低电流睡眠模式，从而把电池消耗电流减低至 7μA (典型值)。一个内部比较器负责检测充电结束 (C/10) 状况，而一个采用外部电容器的可编程定时器则设定总充电时间。完全放电的电池自动地以编程电流的 10% 进行涓流充电，直到电池电压超过 2.475V 为止。

当一个电量耗尽的电池连接至充电器，或当施加了输入电源时，LTC1732 开始一个新的充电周期。此外，如果电池保持与充电器相连且电池电压降至低于 3.8V (LTC1732-4) 或低于 4.5V (LTC1732-4.2)，则将自动地开始一个新的充电周期。

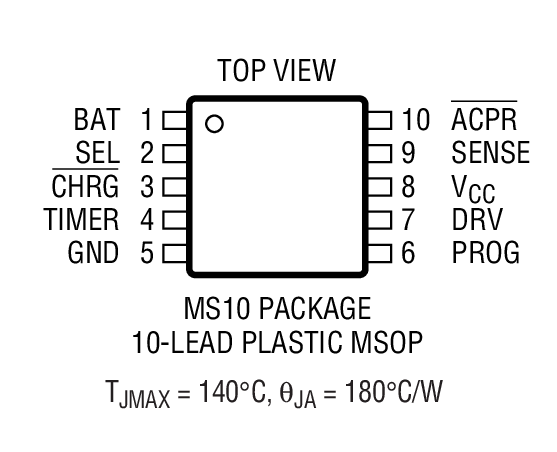

LTC1732 可提供 10 引脚 MSOP 封装。

Float Voltage

Recharge Voltage

LTC1732-4

4.1V or 4.2V (pin select)

3.8V

LTC1732-4.2

4.2V

4.05V

LTC1732-8.4

8.4V
