特性

• 利用库仑计与电池开路电压(OCV)的模型组合计算相对电量
• 即使在第一个周期也能准确提供低电池电压报警(没有学习周期)
• 12位电池电压测量
  • ±10mV精度
  • 0V至4.5V输入电压时，LSB为1.22mV
• 11位双向电流测量
  • ±51.2mV动态范围时，LSB为25µV
  • ±3.4A (R_SNS = 15mΩ)动态范围时，LSB为1.67mA
• 累积电流测量分辨率
  • ±204.8mVh范围
  • ±13.65Ah (R_SNS = 15mΩ)
• 内部温度测量
  • LSB为0.125°C，精度为±3°C
• 两个11位辅助输入电压测量
  • 精度为±8 LSB，比例输入可消除电源精度的影响
• V_OUT引脚驱动电阻分压器，降低功耗
• 2线接口
• 低功耗
  • 工作电流：50µA (典型值)，80µA (最大值)
  • 休眠电流：1µA (典型值)，3µA (最大值)

产品详情和应用

DS2786B根据电池闲置期间的开路电压估算可充电锂离子(Li+)和锂离子聚合物电池的可用电量。利用储存在IC中的查找表，根据开路电压(OCV)可以确定电池的相对电量。这种功能可以在插入电池后立即得到准确的电量信息。高速率放电时无法使用OCV测量，因此DS2786B可以使用库仑计作为估算相对电量的第二种方法。

剩余电量以百分比形式给出，另外还可以监测电池电压、电流和温度信息。电量计算所需的电池特性和应用参数存储在片上EEPROM中。

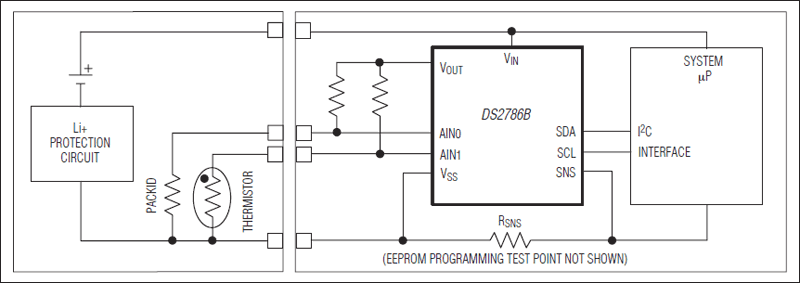

DS2786B设计用于便携式设备的主机侧，但也可以安装在电池包内。通过I²C接口访问测量和电量估算数据，内部传感器提供温度数据。在两个辅助输入端可通过比例测量提供电池包识别电阻和热敏电阻的阻值。

DS2786B提供带有裸焊盘(EP)的3mm x 3mm、10引脚TDFN无铅封装。

应用

• 3G多媒体无线手机
• 数字音频(MP3)播放器
• 数码相机
