ADI亚德诺 ADBMS6830 产品介绍

2026-03-09 0次

特性

可测量多达16节串联电芯的电压
最大使用寿命TME：±1.8 mV（每节电池单元3.3 V，–40°C至+125°C）
电池单元电压的同时和连续测量
可配置集成低通滤波
用于高压电池包的可堆叠架构
内置isoSPI接口
- 2 Mbps隔离串行通信
- 使用单根双绞线，每段长达20米
- 低EMI敏感性和辐射
- 双向断线保护
- 耦合电容或变压器

支持热插拔，无需外部保护
无源单元平衡，每通道高达300 mA，具有可编程脉冲宽度调制
多达10个通用模拟输入或数字I/O
- 温度或其他传感器输入
- 可配置为I²C或SPI主机
LPCM用于关断状态下的电池单元和温度监控
睡眠模式电源电流：4 μA
母线配置
通过AEC-Q100汽车应用认证
ADBMS6830WFS型号专为ASIL D的ISO 26262应用而开发

产品详情和应用

ADBMS6830是一款多单元电池组监控器，可测量多达16个串联电池单元，在全温度范围内，使用寿命总测量误差(TME)小于2 mV。ADBMS6830的测量输入范围为−2 V至+5.5 V，适合大多数电池化学应用，并可测量母线上的电压。为绕过母线而不指定任何测量通道做出了规定。

可以使用两个单独的模数转换器(ADC)同时和冗余地测量所有电池。具有4.096 MHz高采样速率的连续运行ADC可减少外部模拟滤波，并获得无混叠测量结果。后续可编程无限脉冲响应(IIR)滤波器可以实现更高的降噪效果。

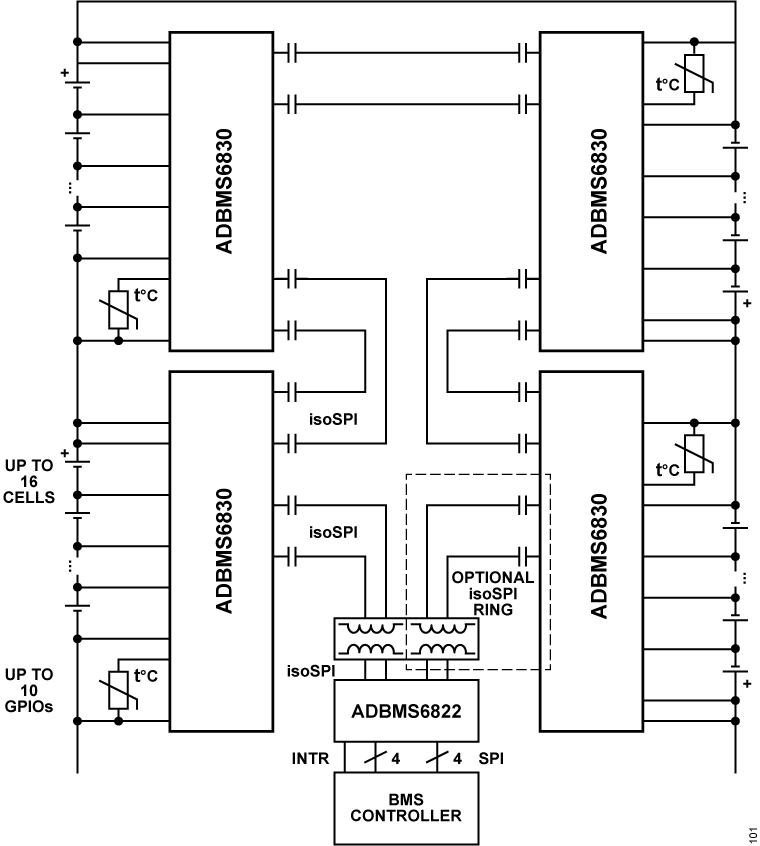

可将多个ADBMS6830串联，以便同时监测更长串的高压电池组。每个ADBMS6830都有一个隔离式串行端口接口(isoSPI ^™)，用于进行不受RF干扰的远距离高速通信。多个器件以菊花链形式与主机处理器连接。该菊花链可双向操作，即使通信路径出错，也能确保通信完整性。

ADBMS6830可由电池组供电，或由隔离式电源供电。ADBMS6830包括具有独立脉冲宽度调制(PWM)占空比控制的无源平衡和每节电池高达300 mA的放电电流。其他特性包括一个板载5 V稳压器、多达10个通用输入/输出和睡眠模式，电流消耗降至4 μA。

应用

电动和混合动力汽车
备用电池系统
电网储能
