特性

• 独立充电器可为多达三节锂离子电池安全充电
  • 连续电压和温度监控
  • 输入电流限制
  • 电池调节电压精度：±0.8%
  • 可编程充电电流高达1.5A
• 低功耗可延长电池使用时间
  • 关断电池电流：0.1µA
  • 低压差98%占空比
• 灵活的输入电压范围支持使用低成本的壁式适配器
  • 输入电压高达14V
  • 为接近耗尽的电池预充电
• 固定300kHz PWM振荡器可有效过滤噪声
• 28引脚SSOP封装可节省电路板空间

产品详情和应用

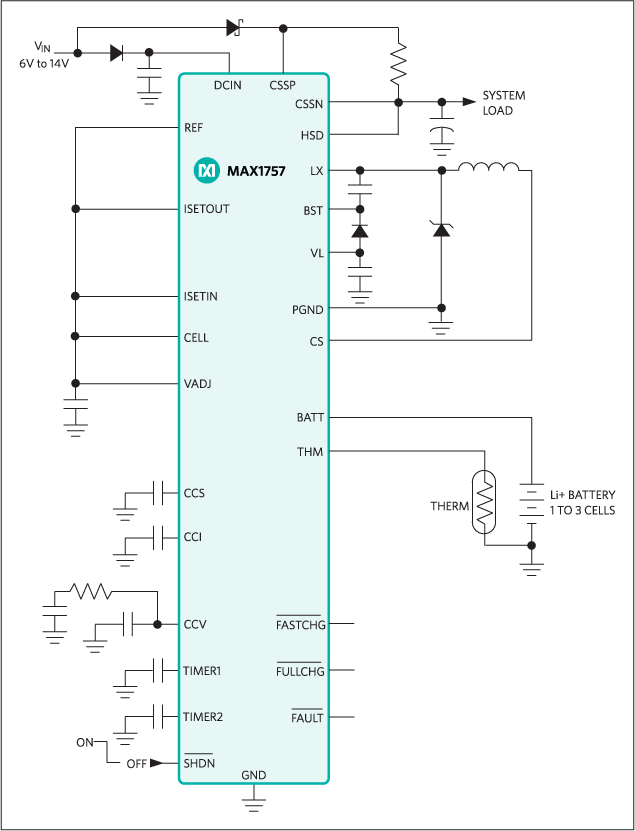

MAX1757是一款开关模式锂离子电池充电器，可为一到三节电池充电。它提供精度达±10%的调节充电电流和稳压电压，电池端子处的总电压误差仅为±0.8%。内部高侧开关提供高达1.5A的可编程电流来为电池充电。一旦达到可调的时间限制，内置的安全定时器即会自动终止充电。

MAX1757使用两个环路调节电压设定点和充电电流，这两个环路协同工作以在电压和电流调节之间平稳转换。通过一个额外的控制环路监控从输入源（充电+系统）汲取的总电流，并通过自动降低电池充电电流，防止输入电源过载并支持使用低成本的壁式适配器。

每节电池的调节电压使用标准的1%电阻设置在4.0V和4.4V之间。电池的数量通过引脚绑定设置为1到3节。电池温度通过外部热敏电阻进行监控，以防止在可接受的温度范围外充电。

MAX1757采用节省空间的28引脚SSOP封装。使用MAX1757EVKIT以帮助缩短设计时间。对于带有28V开关的独立充电器，请参考MAX1758数据手册。关于支持高达4A充电电流的充电器控制器，请参考MAX1737数据手册。

应用

• 桌面底座充电器
• 手持式仪器仪表（PDA、掌上型电脑）
• 锂离子电池组
• 笔记本电脑
• PDA
