特性

• 驱动背板和背光
• 电池电压范围：4V至30V
• 电源电流低至500µA
• 以数字方式或通过电位器控制CCFL亮度和LCD偏置电压
• 负LCD对比度(MAX753)
• 正LCD对比度(MAX754)
• 独立关断背光和背板部分
• 关断电流：25µA

产品详情和应用

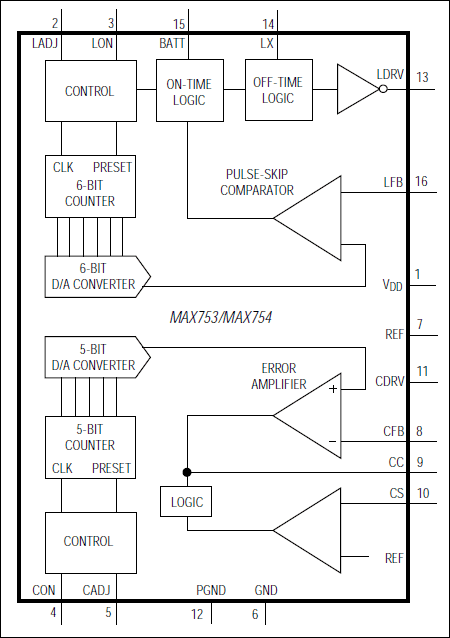

MAX753/MAX754驱动冷阴极荧光灯(CCFL)并为彩色或单色LCD面板提供LCD背板偏置（对比度）电源。这些IC专为背光笔记本电脑应用而设计。

背板偏置和CCFL电源均可独立关断。当两个部分都关断时，电源电流降至25µA。LCD对比度和CCFL亮度可通过为单独的数字输入提供时钟或使用外部电位器来调节。在关断时，LCD对比度和背光亮度设置保存在各自的计数器中。上电时，LCD对比度计数器和CCFL亮度计数器设置为半量程。

这些IC由5V稳压电源供电。磁性元件直接连接到电池，以充分提高电源效率。

CCFL驱动器采用Royer型谐振架构。它可以为一个或两个灯管提供100mW至6W的电源。MAX753提供负LCD偏置电压；MAX754提供正LCD偏置电压。

应用

• 笔记本电脑
• 掌上型电脑
• PDA和其他手持设备
• 笔式数据系统
• 便携式数据采集终端
