特性

• 可编程充电电流高达 800mA
• 无需外部 MOSFET、检测电阻器或隔离二极管

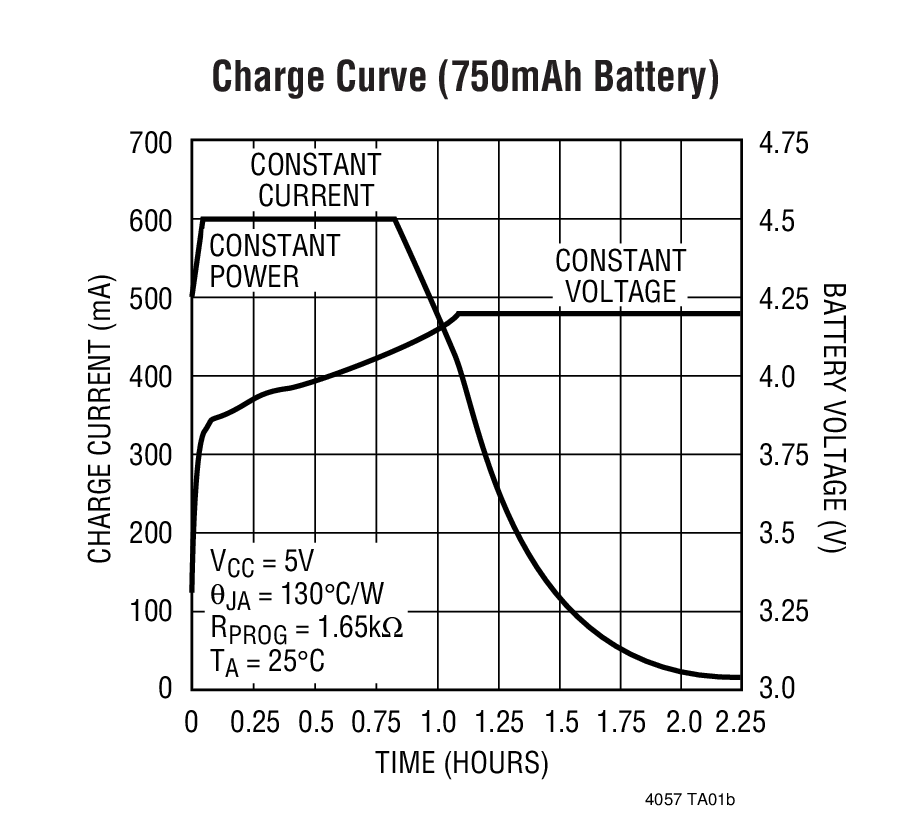

• 恒定电流 / 恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能
• 可直接从 USB 端口给单节锂离子电池充电
• 准确度达 ±1% 的 4.2V 预设充电电压
• 电流监视引脚用于充电终止
• 停机模式中的电源电流为 25µA
• 低电量电池充电调节 (涓流充电)
• 软启动限制了浪涌电流

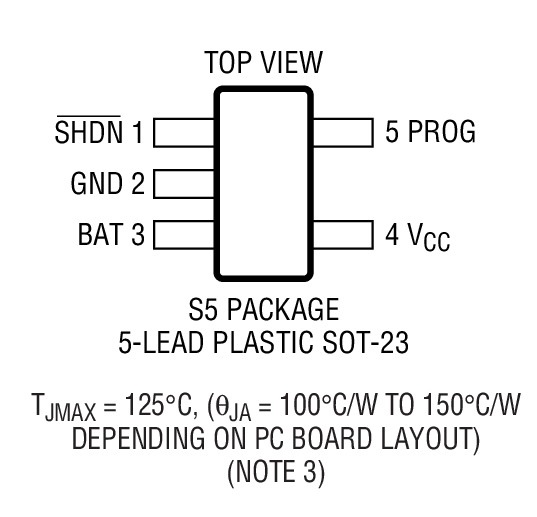

• 采用外形扁平 (仅高 1mm) 的 SOT-23 封装



产品详情和应用

LTC^®4057 是一款恒定电流 / 恒定电压线性充电器，适用于单节锂离子电池。其 ThinSOT^TM 封装和低外部组件数目使 LTC4057 尤其适合于便携式应用。而且，LTC4057 是专为在 USB 电源规范内工作而特别设计的。

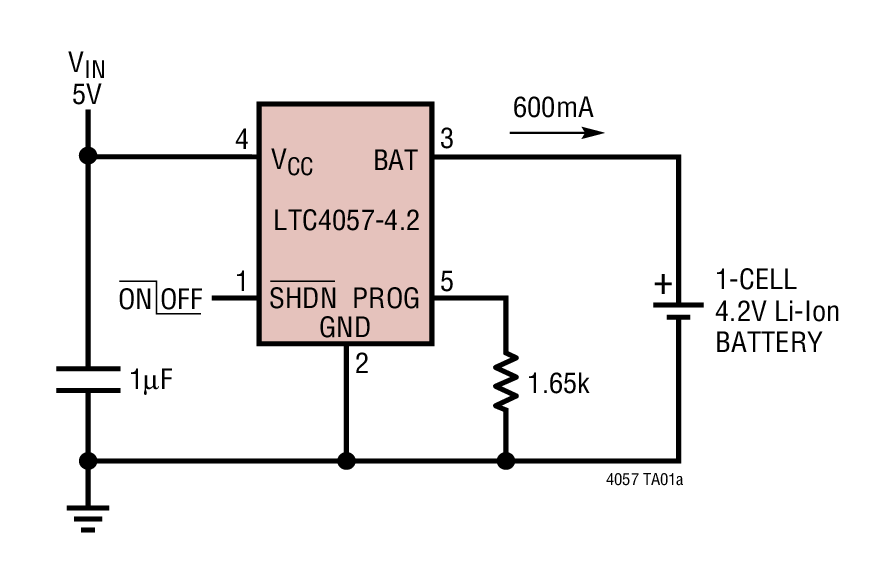

由于采用了内部 MOSFET 架构，所以不需要外部检测电阻器和隔离二极管。热反馈可通过调节充电电流以限制高功率运行或高环境温度条件下的芯片温度，从而防止发生过热现象。充电电压预设在 4.2V，而充电电流可通过单个电阻器进行外部设置。

当输入电源 (墙上适配器或 USB 电源) 被拿掉时，LTC4057 自动地进入一种低电流状态，并将电池消耗电流降至 2µA 以下。在施加电源的情况下，可以将 LTC4057 置于停机模式，从而把电源电流减小至 25µA。

如果需要 LTC4057 的独立型版本 (内置充电终止功能电路)，请查阅 LTC4054 的相关信息。

• 无线个人数字助理 (PDA)
• 蜂窝电话
• 便携式电子产品
