特性

• 两路EL灯输出均提供±15kV ESD保护
• 最大输出电压为300V_P-P，对应于最高亮度
• +2.7V至+5.5V输入电压范围
• 可通过电阻调节摆率控制
• 可通过电阻调节灯管和开关转换器频率
• 通过直流模拟电压、PWM或接至GND的电阻调节DIM_输入，控制输出电压
• 电容可调的软开启/关断
• 低至150nA的关断电流
• 热关断
• 节省空间的14引脚、3mm x 3mm、TDFN封装

产品详情和应用

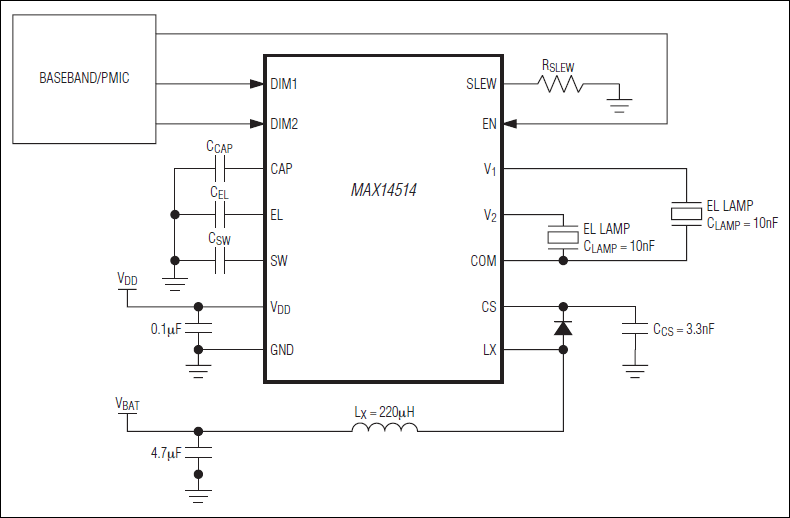

MAX14514高压DC-AC转换器理想用于驱动两路场致发光(EL)灯。MAX14514输入电压范围为+2.7V至+5.5V，可接受包括单节锂离子(Li+)电池在内的各种电源供电。器件能够产生高达300V_P-P的灯管驱动输出，获得最高亮度。

MAX14514采用基于电感的boost转换器，产生驱动EL灯的高压，能够采用220µH电感高效驱动共计20nF大小的灯管。

MAX14514采用高压全桥输出架构，将boost转换器产生的高压信号转换成适合驱动EL灯的交流波形。通过外部电阻控制交流驱动波形上升沿和下降沿的摆率，从而降低音频噪声。高压输出端具有±15kV人体模式、±4kV IEC 61000-4-2气隙放电以及±4kV IEC 61000-4-2接触放电的ESD保护。

MAX14514的每路输出都具有调光/使能控制(DIM1、DIM2)，允许用户通过PWM信号、直流模拟电压或连接在DIM_与GND之间的电阻设置输出电压峰峰值。MAX14514还具有缓慢的开启/关断功能，在器件使能或关断时，施加到灯管上的输出电压以一定斜率缓慢变化。

当EN和DIM_输入接GND时，MAX14514进入低功耗关断模式。如果管芯温度超过+158°C (典型值)，器件还提供热关断保护。

MAX14514采用节省空间的14引脚、3mm x 3mm、TDFN封装，工作在-40°C至+85°C扩展级温度范围。

应用

• 键盘背光
• LCD背光
• PDA/智能电话
