特性

• 5MHz工业标准4线串行接口
• 3V至5.5V逻辑电源范围
• 8V至76V栅极/阳极电源电压范围
• -11V至0V灯丝偏置电源(仅MAX6932/MAX6933/MAX6934)
• 推挽CMOS高电压输出
• 输出可连续供出40mA，吸入4mA电流
• 输出可供出75mA重复脉冲电流
• 输出可并联提供更高电流驱动
• 任何输出均可用于栅极或阳极驱动
• BLANK输入简化了PWM亮度控制
• 标准的-40°C至+125°C温度范围

产品详情和应用

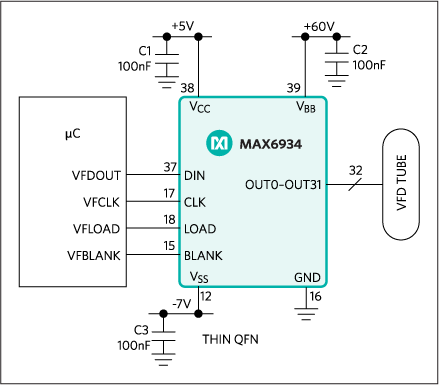

MAX6922/MAX6932/MAX6933/MAX6934多输出、76V、真空荧光显示管(VFD)驱动器提供了一个VFD管与微控制器或VFD控制器，例如MAX6850–MAX6853，连接的接口。MAX6922/MAX6934具有32路输出，而MAX6932有27路输出，MAX6933有28路输出。所有这些器件还适用于驱动电信继电器。

数据输入使用标准的4线串行接口(CLOCK，DATA，LOAD，BLANK)，与其他VFD驱动器和控制器接口兼容。

为便于显示控制，高电平有效的BLANK输入可使所有驱动器输出变为低电平，关闭显示，并自动使芯片进入关机模式。显示亮度也可直接通过向BLANK引脚输入脉宽调制信号进行控制。

MAX6922/MAX6932/MAX6934具有串行数据输出(DOUT)，允许任意数量的器件级连在同一个串行接口上使用。

MAX6932/MAX6933/MAX6934带有负电源电压输入(V_SS)，允许驱动器输出双极性信号，在许多应用中简化了灯丝的偏置电路。

MAX6922采用44引脚PLCC封装，MAX6932和MAX6933均采用36引脚SSOP封装，而MAX6934采用44引脚PLCC和TQFN封装。

Maxim也提供12路输出的VFD驱动器(MAX6920)和20路输出VFD驱动器(MAX6921/MAX6931)。

应用

• 航空电子
• 游戏机
• 工业控制
• 工业称重
• 仪表
• 安全系统
• 电信
• VFD模块
• 白色家电
