特性

• 超宽的多模式调光 (Multimode Dimming^TM) 范围
• 具有控制多个荧光灯的能力
• 可编程 PWM 调光范围和频率
• 精准的最大和最小灯电流实现了灯寿命的最大化
• 在所有的电源和负载条件下均没有灯闪烁现象
• 灯开路检测和保护
• 350kHz 开关频率
• 1.5A MOSFET 栅极驱动器
• 100mV 电流检测门限
• 5V 基准电压输出

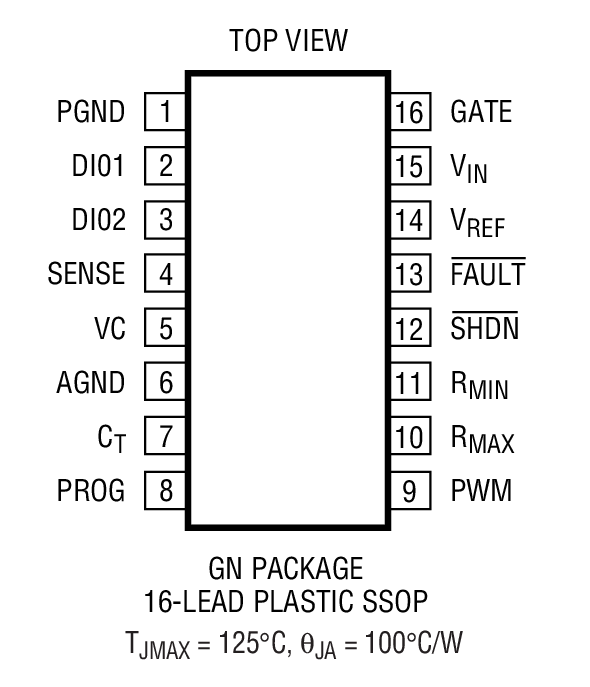

•  16 引脚 SSOP 封装

产品详情和应用

LT^®1768 专为控制单或多冷阴极荧光灯 (CCFL) 显示器而设计。一种独特的多模式调光方案*结合了线性和 PWM 控制功能，以实现灯寿命、效率和调光范围的较大化。准确的最大和最小灯电流可以容易地设定。LT1768 能够检测灯故障和过压启动情况，并提供相应的保护措施。该器件的设计目标是以极少的外部组件提供较大的灵活性。

LT1768 是一款具有一个 1.5A MOSFET 驱动器的电流模式 PWM 控制器，适合高功率应用。该器件包含一个 350kHz 振荡器、5V 基准、和一个具 100mV 门限的电流检测比较器。LT1768 采用一个 8V 至 24V 输入电压工作。另外，该器件还具有欠压闭锁、热限制功能，和一个用于将电源电流减小至 65μA 的停机引脚。LT1768 可提供小型 16 引脚 SSOP 封装。

Multimode Dimming 是凌力尔特公司 (现隶属 ADI) 的商标。
* 正待专利审议

应用

• 台式平板显示器
• 多灯显示器
• 笔记本电脑 LCD 显示器
• 销售点终端显示器
