ADI亚德诺 ADN8833 产品介绍

2026-03-09 0次

特性

获得专利的高效率单电感架构
用于TEC驱动器的集成式低R_DSON MOSFET
TEC电压和电流工作监控
无需外部检测电阻
独立的TEC加热和冷却限流设置
可编程最大TEC电压

2 MHz PWM开关频率
外部同步
兼容数字热控环路
2.50 V、1%精度基准电压输出
采用25引脚、2.5 mm x 2.5 mm WLCSP或24引脚、4 mm x 4 mm LFCSP封装

产品详情和应用

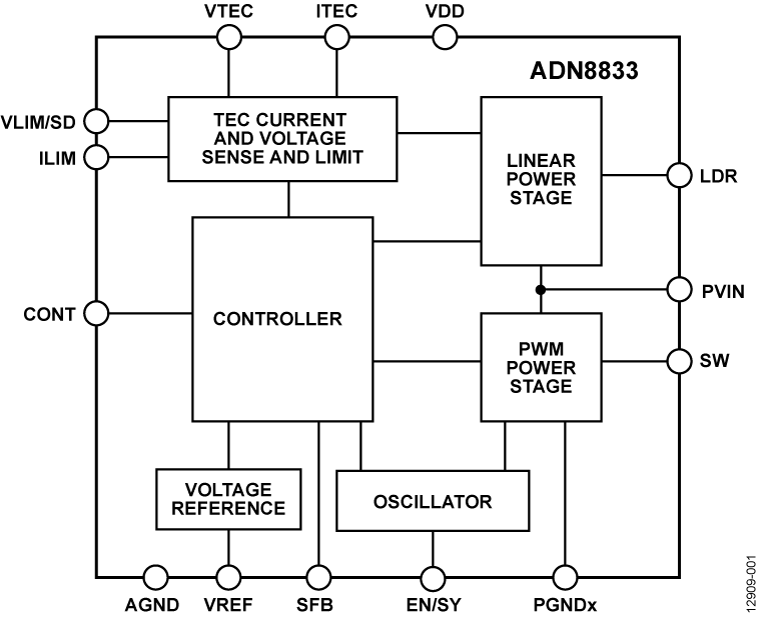

ADN8833是一款集成1 A功率MOSFET的单芯片H桥TEC驱动器。它包括提供线性驱动器(LDR)输出的线性功率级，以及提供SW输出的脉冲宽度调制(PWM)功率级。根据CONT输入的控制电压，ADN8833通过TEC驱动电流，将连接至TEC模块的激光二极管或无源组件的温度建立至可编程的目标温度。

CONT输入所施加的控制电压由数模转换器(DAC)产生，后者靠近温度控制系统的数字比例-积分-微分(PID)环路。

内部2.5 V基准电压提供精确的1%输出，用于分压器网络偏置，从而在加热和冷却模式下对最大TEC电流和电压限值进行编程。该基准电压也可用于DAC和温度检测电路，包括热敏电阻电桥和模数转换器(ADC)。

*产品受美国专利第6,486,643号保护

应用

TEC温度控制
光学模块
光纤放大器
光纤网络系统
需要TEC温度控制的仪器仪表
