ADI亚德诺 ADN8831 产品介绍

2026-03-09 0次

特性

集成两个零偏移、轨到轨、斩波放大器
TEC电压和电流工作监控
可编程TEC最大电压和电流
可编程TEC电流加热和冷却限值
可配置PWM开关频率：高达1 MHz
电源效率：> 90%
温度锁定指示
可选内部或外部时钟源

针对多个压降操作的时钟相位调整功能
支持负温度系数(NTC)热敏电阻或正温度系数(PTC)电阻温度检测器(RTD)
5 V（典型值）和可选3 V电源
提供待机和关断模式
可调软启动特性

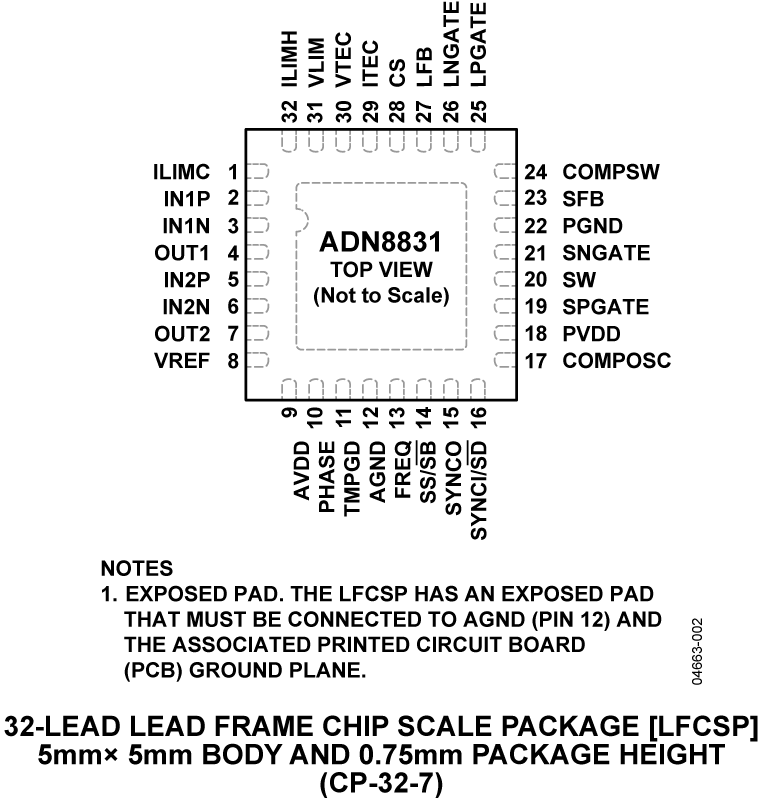

5 mm × 5 mm 32引脚LFCSP封装

产品详情和应用

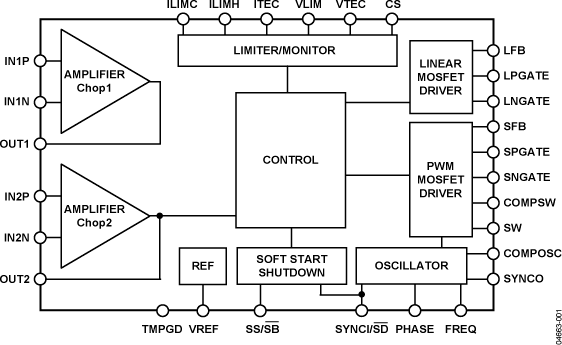

ADN8831是一款单芯片TEC控制器。它集成了两个零漂移、轨到轨比较器和一个PWM驱动器。独特的PWM驱动器采用模拟驱动器工作，在H桥模式下控制外部选择的MOSFET。通过检测来自TEC的温度检测器反馈，ADN8831可以驱动TEC以建立连接至TEC模块的激光二极管或无源组件的可编程温度。

ADN8831支持NTC热敏电阻或正温度系数(PTC) RTD。目标温度设置为由基准电压源驱动的DAC或外部电阻分压器的模拟电压输入。

比例-积分-微分(PID)补偿网络有助于快速、准确地稳定ADN8831热控制环路。可调PID补偿网络示例参见AN-695应用笔记“使用ADN8831 TEC MDD辰达半导体回扫型ESD，为HDMI接口提供安全防护上一篇下一篇散热设计不良会导致 MOSFET 过热失效？MDD辰达半导体一文讲透
