ADI亚德诺 LT8722 产品介绍

2026-03-09 0次

特性

25 位数字输出电压控制
宽输入电压范围：3.1V 至 15V
±4A 输出电流
高输出功率：高达 54W¹
在高频下具有高效率

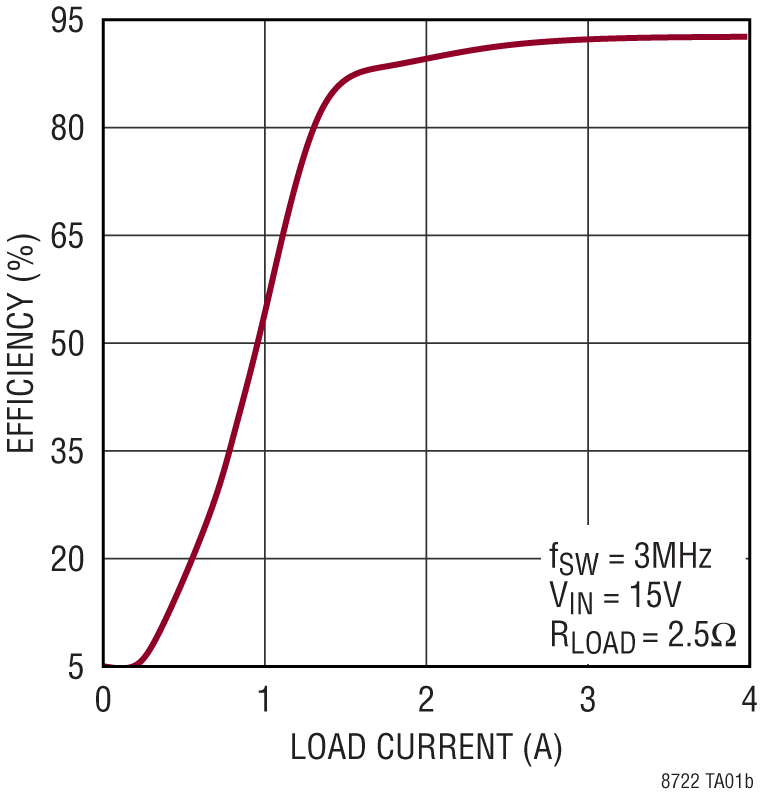

- 在 4A、15V_IN、f_SW = 3MHz 时，效率为 92.6%
SPI 接口允许用户：
- 设置输出调节电压
- 设置输出限流值
- 检查套件状态
- 启用/禁用输出

集成 4A 电源开关
Silent Switcher^® 架构
用于诊断/遥测的模拟输出
可调并且可同步：500kHz 至 3MHz

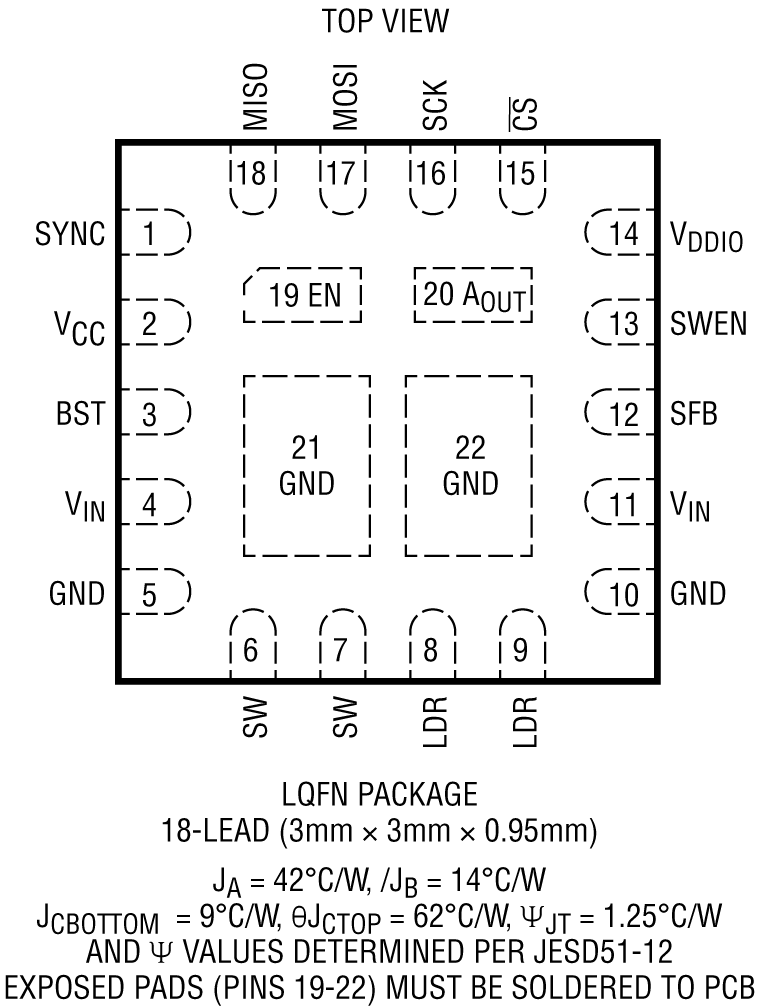

小型、3mm × 3mm、18 引脚 LQFN 封装

当 V_IN = 15V, f_SW = 1MHz 时，¹ V_TEC = ±13.5V/±4A

产品详情和应用

LT8722是一款高性能、高效率、单芯片全桥DC/DC转换器。全桥的一侧由脉宽调制(PWM)降压功率级驱动，而另一侧由线性功率级驱动。LT8722可向其负载提供高达±54W¹的功率，同时仅需单个电感。集成25位数模转换器(DAC)用于控制LT8722输出电压。两个额外的9位DAC可控制正和负输出限流。模拟输出遥测引脚可用于监测SPI可选参数，如V_IN、V_OUT、I_OUT或LT8722结温。串行外设接口(SPI)可用于配置和控制LT8722，从而灵活设置所需的输出电压、输出限流、电压限值、开关频率和控制ON/OFF行为。SPI的工作频率高达10MHz，可实现快速回读和控制。LT8722采用3.1V至15V单电源供电。Silent Switcher技术用于尽可能地降低EMI/EMC辐射，并在高开关频率下提供高效率。LT8722采用3mm × 3mm LQFN封装。

应用

驱动热电冷却器(TEC)，提供精准控制
光导传输子组件(TOSA)冷却
掺饵光纤放大器(EDFA)温度调节
光子集成电路(PIC)冷却
LiDAR镜像控制
电机控制

¹ V_TEC = ±13.5V/±4A（V_IN = 15V，f_SW = 1MHz）
