ADI亚德诺 LT8362 产品介绍

2026-03-09 0次

特性

宽输入电压范围：2.8V至60V
超低静态电流和低纹波突发工作模式(Burst Mode^®)：I_Q = 9µA
2A、60V电源开关
集成单反馈引脚的正或负输出电压编程
可编程频率（300kHz至2MHz）
可与外部时钟同步

展频用于实现低EMI
BIAS引脚可提高效率
可编程欠压闭锁(UVLO)

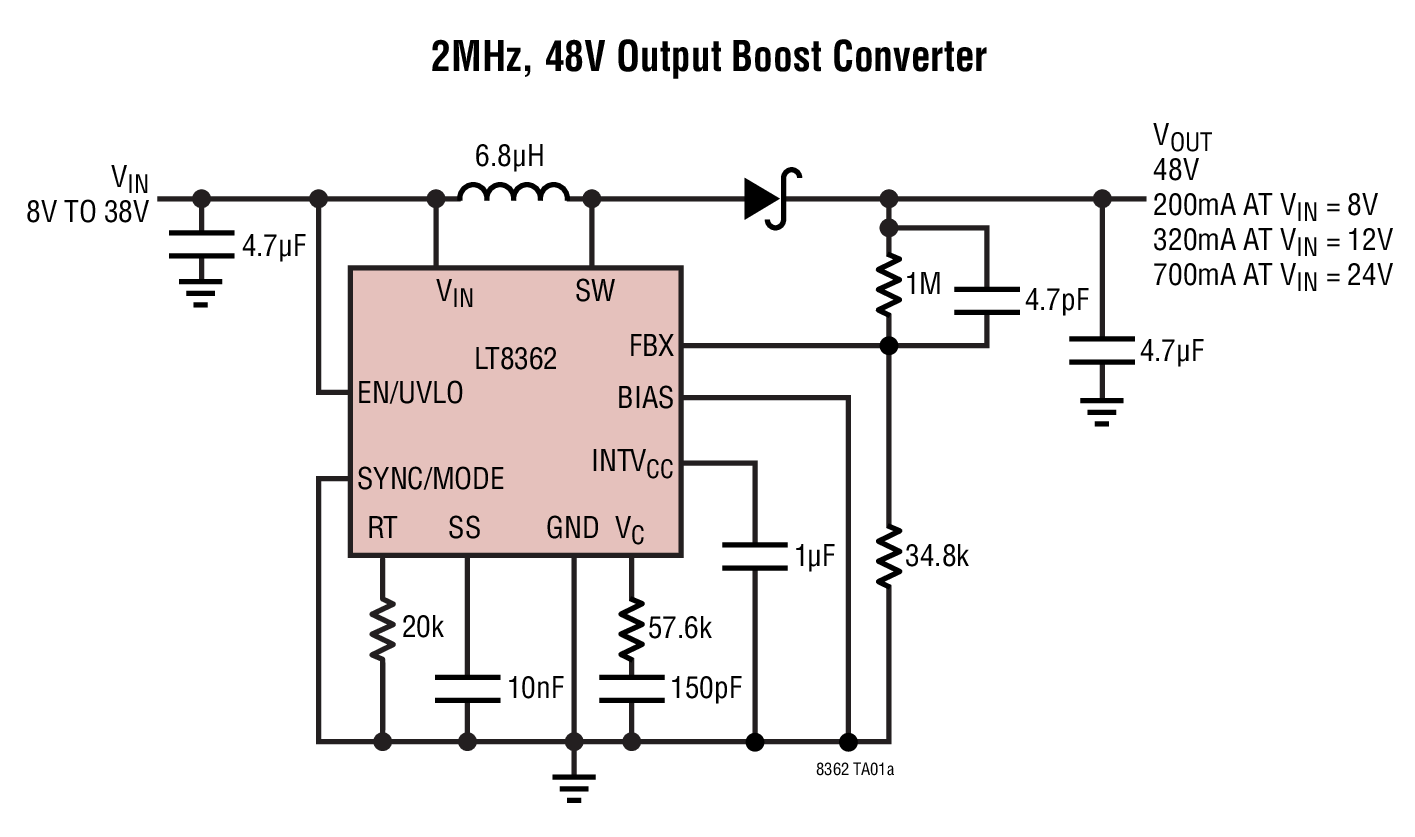

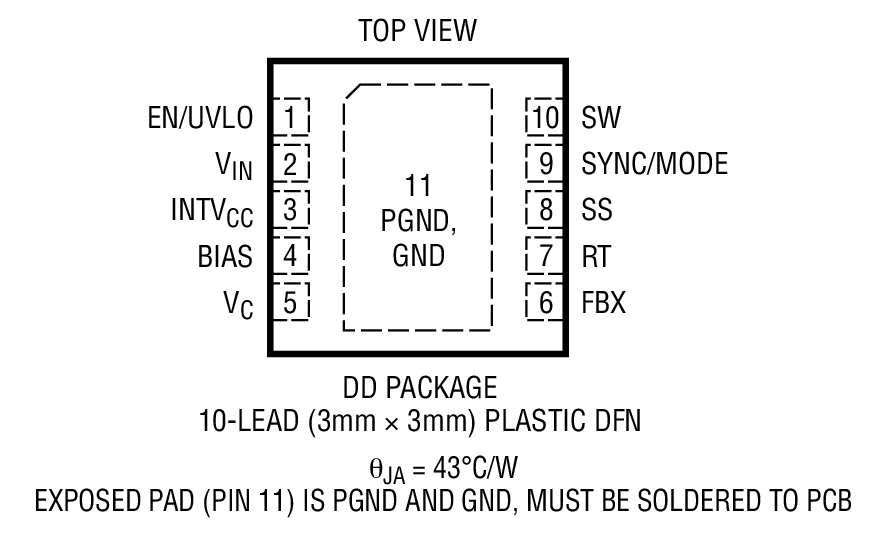

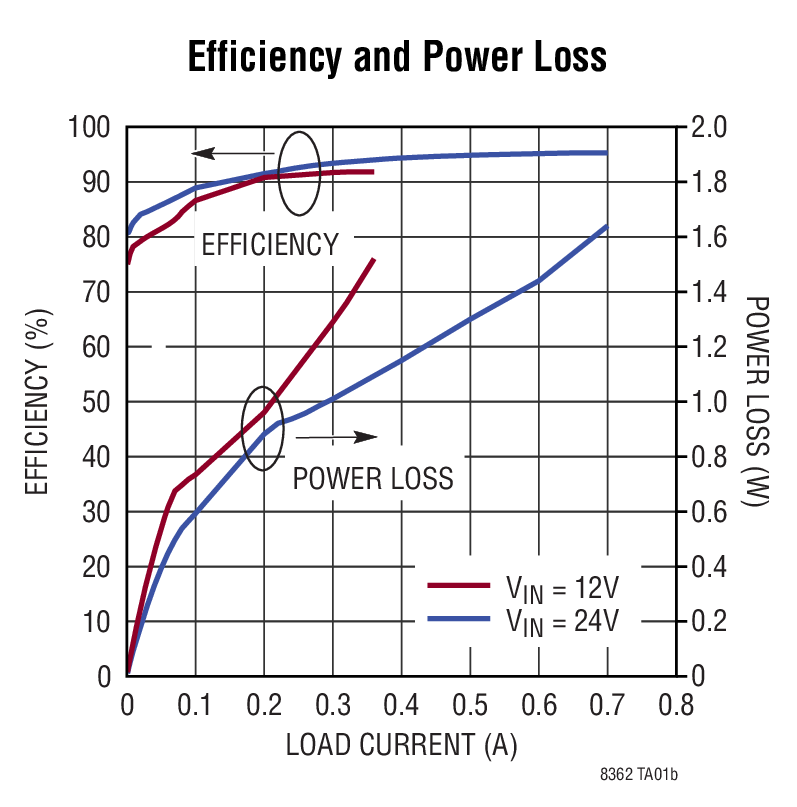

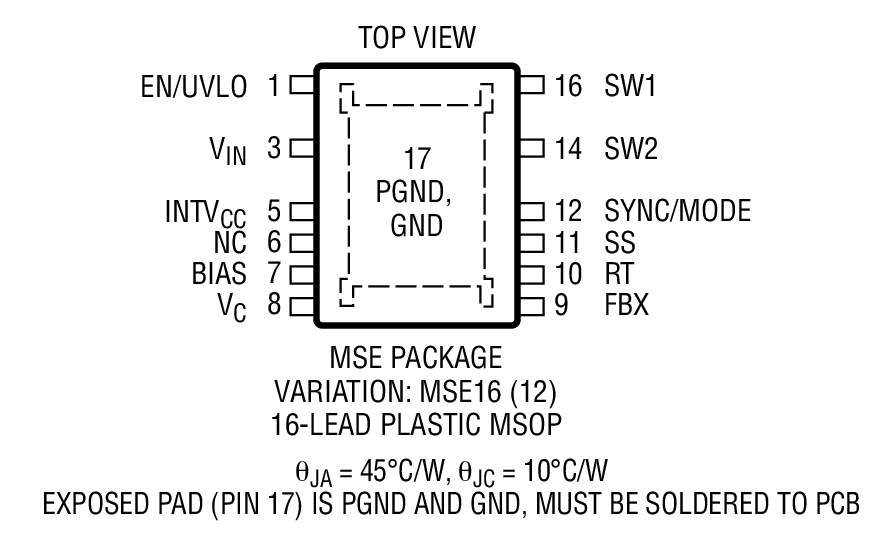

散热增强型10引脚3mm × 3mm DFN和16引脚MSOP封装
通过AEC-Q100汽车应用认证

产品详情和应用

LT8362 是一款电流模式 DC/DC 转换器，具有一个 60V、2A 开关和工作在 2.8V 至 60V 输入范围。凭借独特的单反馈引脚架构，该器件能够以升压、SEPIC、反激式或负输出配置。突发模式操作消耗低至 9μA 静态电流，以在非常低的输出电流条件下保持高效率，同时把典型输出纹波保持在低于 15mV。

一个外部补偿引脚可在很宽的输入和输出电压范围以及 300kHz 至 2MHz 的可编程开关频率实现环路带宽的优化。一个 SYNC/MODE 引脚允许同步至一个外部时钟。它也可用于在突发或脉冲跳跃操作模式 (带或不带用于实现低 EMI 的扩展频谱频率调制功能) 之间进行选择。为了提高效率，一个 BIAS 引脚可以接受第二输入，以向 INTV_CC 稳压器供电。其他功能包括频率折返和可编程软启动以在启动期间控制电感器电流。

LT8362 采用耐热性能增强型 10 引脚 3mm x 3mm DFN 封装或耐热性能增强型 16 引脚 MSOP 封装，并针对高压间距去掉了 4 个引脚。

应用

工业和汽车
电信
医疗诊断设备
便携式电子产品
