ADI亚德诺_LTC7131-1_产品介绍

ADI亚德诺 LTC7131-1 产品介绍

2026-03-09 0次

特性

V_IN范围4.5V至20V：
在整个温度范围内的V_OUT总精度为1%
单电阻器可编程基准电压：0.4V至3.5V
与PMBus兼容的串行接口：
- 可编程输出电压边限：0.1%解析度的最高±25%的V_OUT范围
- 回读平均和峰值温度、电流和电压（25Hz刷新率）
- 故障状态
可锁相固定频率最高达2MHz

上电时间少于1ms
可选的外部基准输入：
引脚可选输出电压快速边限
带引脚可编程阈值和滤波延迟的电源良好标记
差分远程输出电压感应
主关断模式：电源电流125μA
2相时钟输出（50A负载）

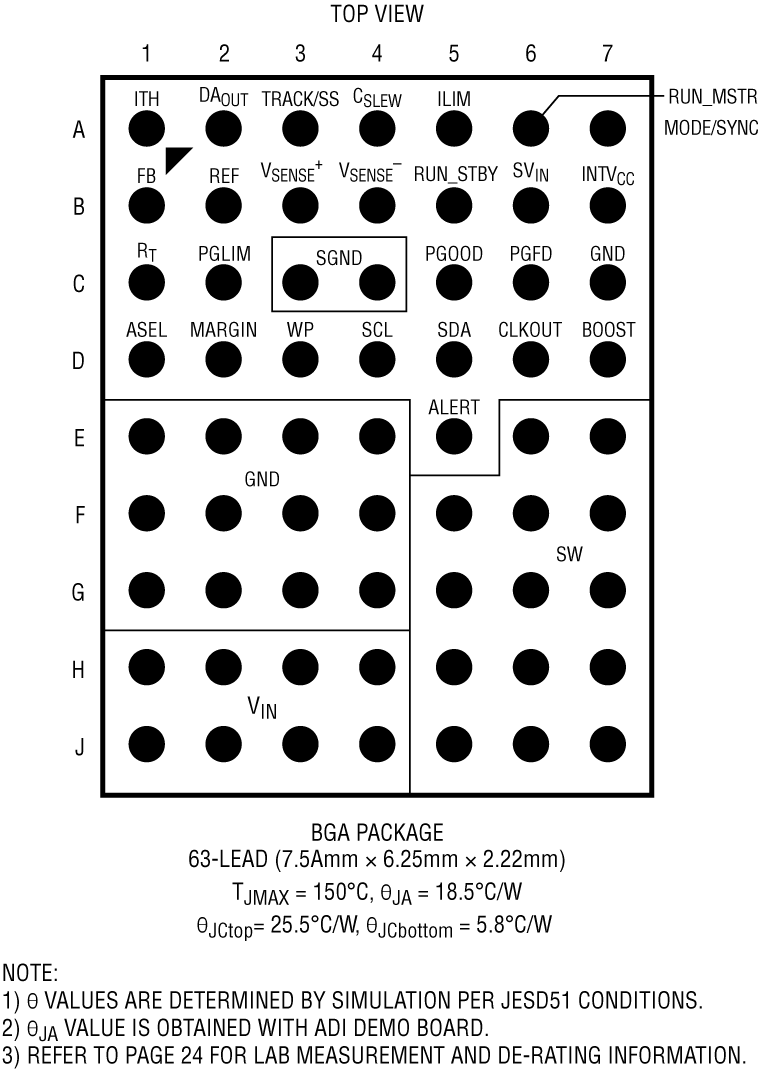

采用耐热性能增强型6.25mm×7.5mm×2.22mm BGA封装

产品详情和应用

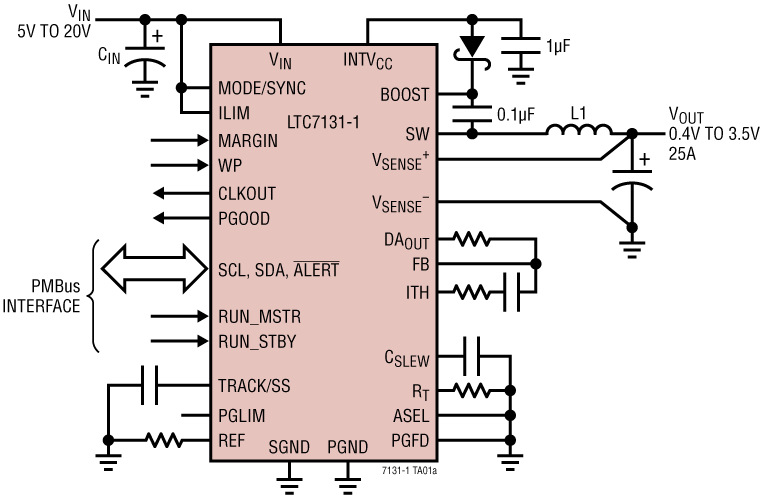

LTC7131-1是一款高效率、25A单芯片同步降压稳压器，采用可锁相控制的导通时间、电流模式架构。可使用单个外部电阻或外部基准电压源通过基准电压输入(REF)引脚对输出电压进行编程。可通过兼容PMBus的串行接口将输出电压上调或下调至±25%，分辨率为0.1%。该串行接口还可用于回读故障状态、时间平均(~4ms)和峰值输入/输出电流、输入/输出电压和温度。系统配置和监测由LTpowerPlay^®开发系统提供支持。该架构提供极快的响应，可在极低的导通时间下操作以便在高开关频率下调节低输出电压。

工作频率可在250kHz至2MHz范围内使用一个外部电阻进行编程，或者对于噪声敏感应用可在同一范围内与外部时钟同步。

应用

智能高能效电源转换
ASIC/FPGA/处理器电源
负载点转换
