• 具有两个独立的升压型转换器
• 每个通道能从单节碱性/镍氢 (NiMH) 电池提供 3.3V/100mA 或从两节电池提供 3.3V/200mA 输出
• V_IN 启动电压：680mV
• 1.5V 至 5.25V V_OUT 范围

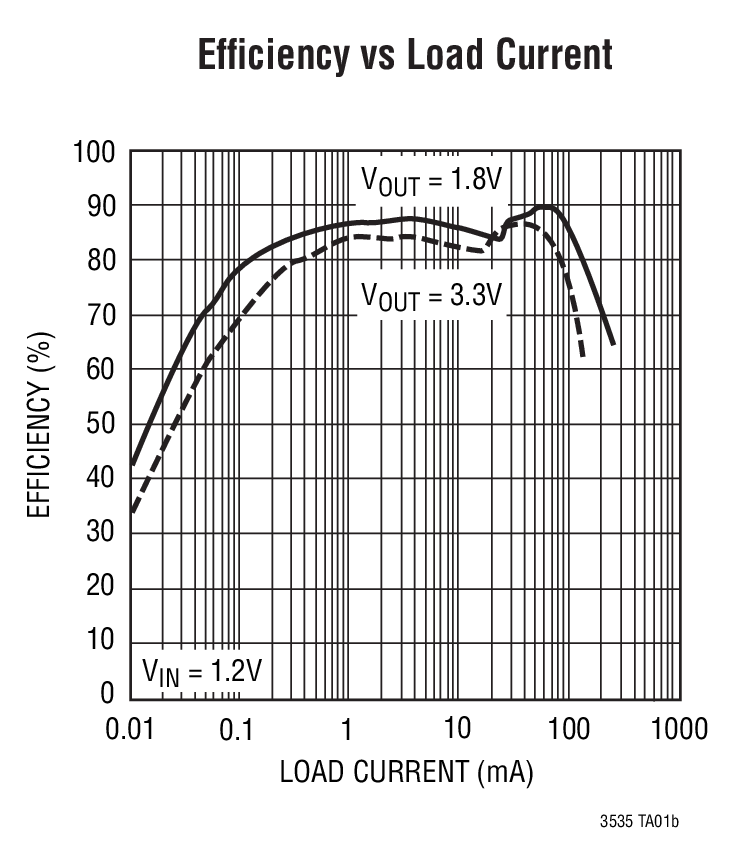

• 效率高达 94%
• 输出断接功能
• 1MHz 固定频率操作
• 可在 V_IN > V_OUT 的条件下运作
• 集成软起动功能
• 具内部补偿的电流模式控制
• 突发模式 (Burst Mode^®) 操作 (每个通道的 I_Q 为 9μA)
• 内部同步整流器
• 逻辑电路控制的停机功能 (I_Q < 1μA)
• 抗振铃控制

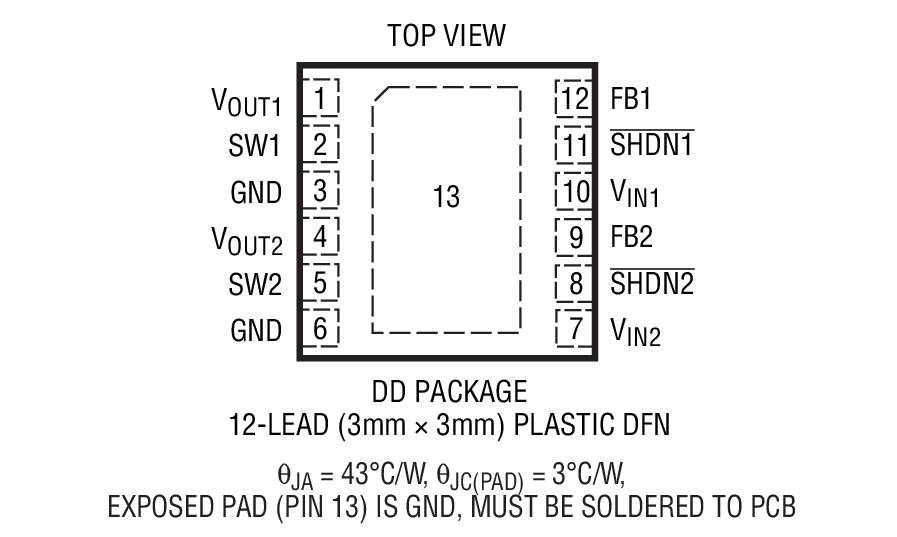

• 扁平 (3mm x 3mm x 0.75mm) 12 引脚 DFN 封装

产品详情和应用

LTC^®3535 是一款双通道、同步、固定频率升压型 DC/DC 转换器，具有输出断接功能。由于采用了一个 680mV 的启动电压，而且一旦起动便可在低至 500mV 的电压条件下运作，因而在使用单个 AA / AAA 电池供电的产品中延长了电池的使用寿命。

1MHz 的开关频率允许使用纤巧、扁平的电感器和陶瓷电容器，从而较大限度地缩减了解决方案的占板面积。电流模式 PWM 设计在内部进行补偿，因此减少了外部组件的数目。LTC3535 在轻负载条件下执行突发模式操作，因而使其能够在一个很宽的负载范围内保持高效率。抗振铃电路通过在不连续操作模式中对电感器进行阻尼来降低 EMI。其他特点包括 <1μA 的低停机电流和热停机功能。

LTC3535 内置于一个 3mm x 3mm x 0.75mm DFN 封装之中。
