特性

• 可采用单个电阻器设置的 V_OUT：0V 至 V_IN – 0.5V
• Silent Switcher^®架构
• I_ISET 准确度：±1%
• 可在整个 V_OUT 范围内实现严紧的 V_OUT 调节
• 输出电流监视器准确度：±5%
• 可编程导线压降补偿
• 容易并联以实现较高电流和热散
• 输入电源电压调节环路

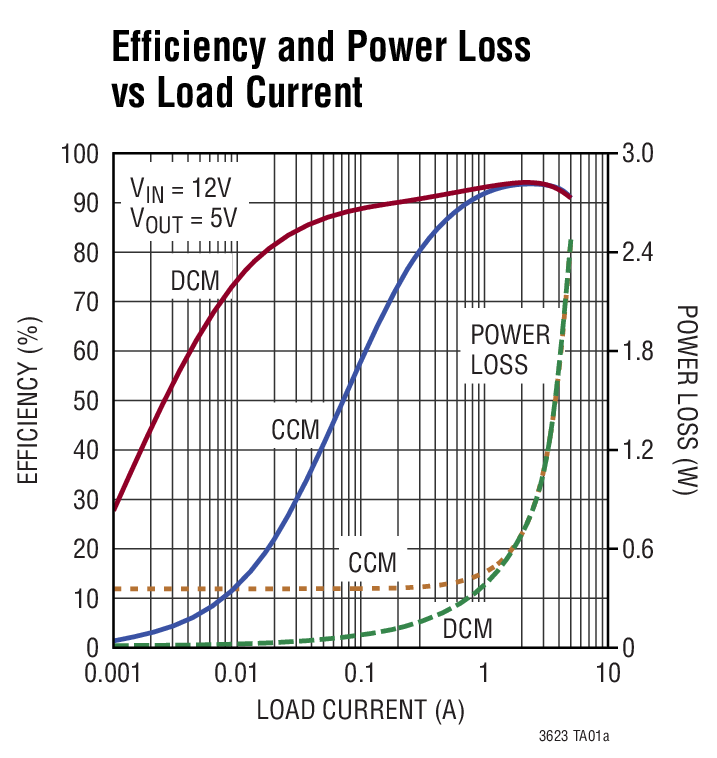

• 高效率：达 96%
• 输出电流：±5A
• 集成型 N 沟道功率 MOSFET (60mΩ 上管和 30mΩ 下管)
• 可调的开关频率：400kHz 至 4MHz
• V_IN 范围：4V 至 15V
• 电流模式操作以实现超卓的电压和负载瞬态响应
• 停机模式吸收 <1μA 的电源电流

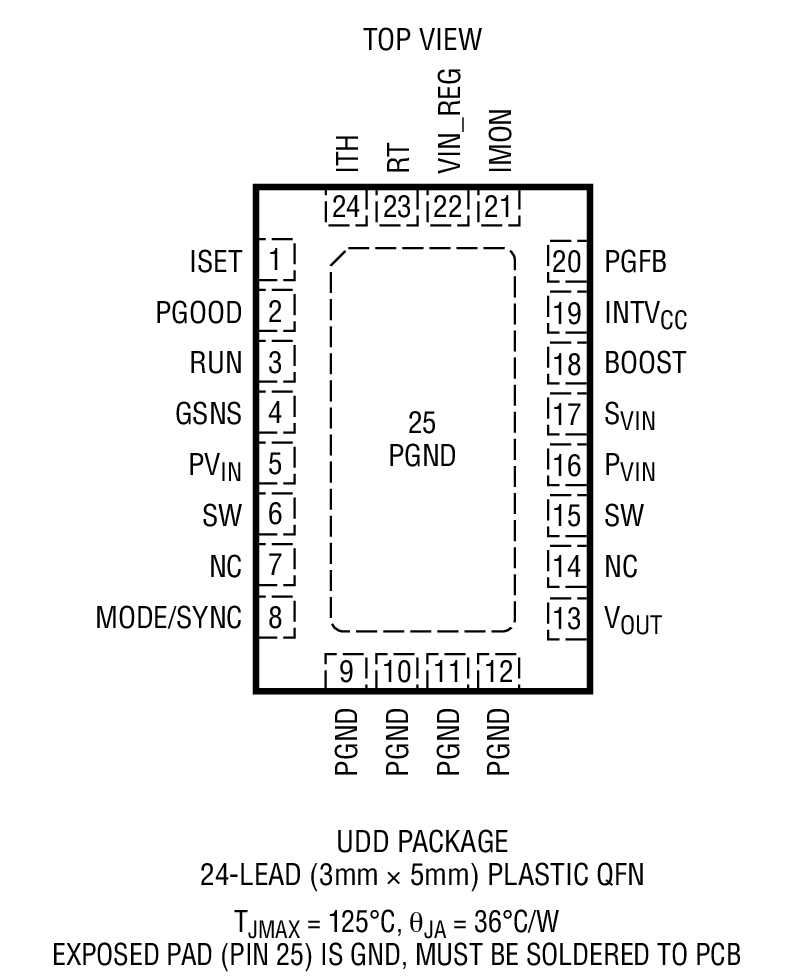

• 扁平 24 引脚 3mm x 5mm QFN 封装



产品详情和应用

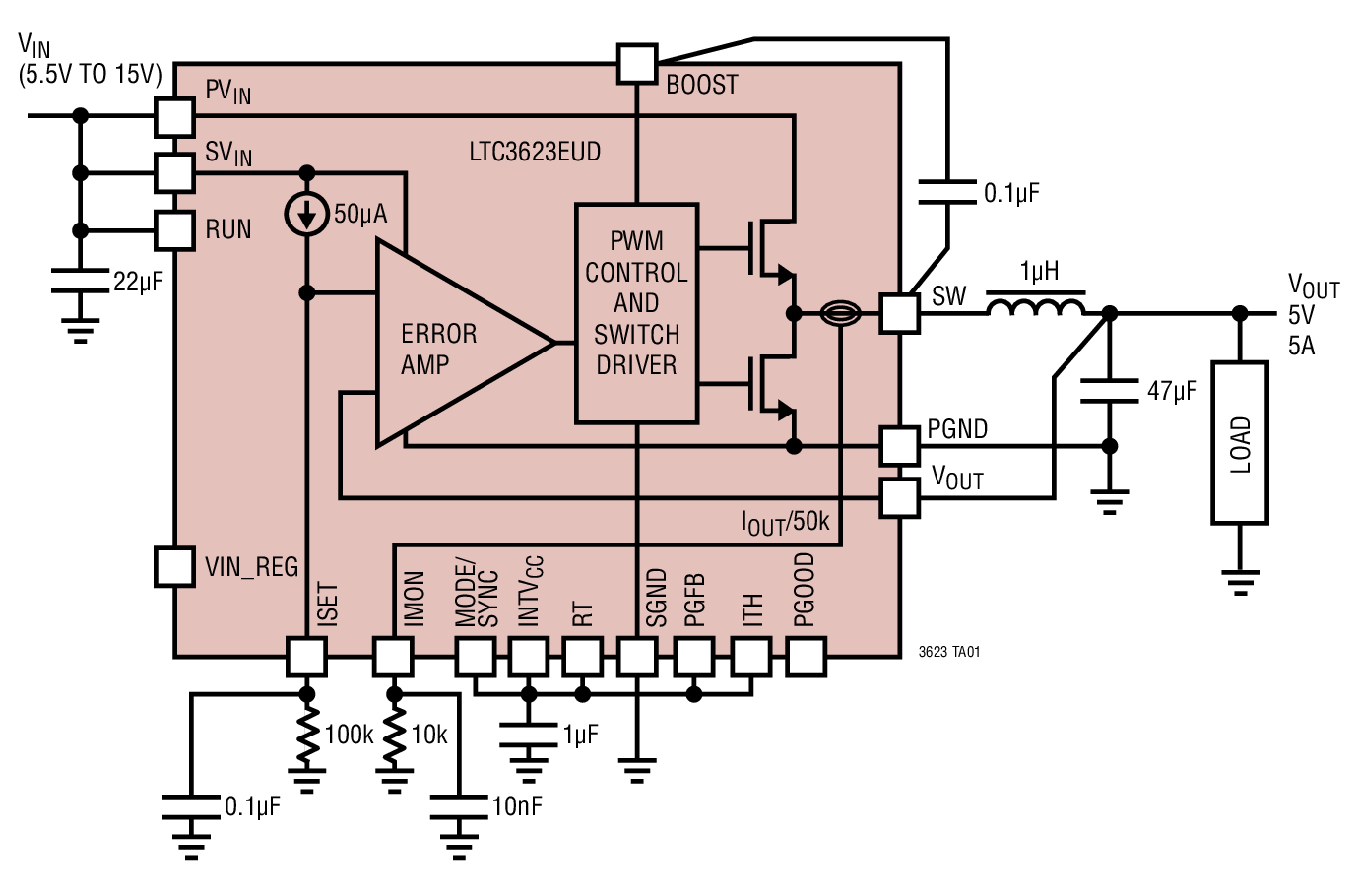

LTC^®3623 是一款高效率、单片式、同步降压型稳压器，其输出电压利用单个外部电阻器进行设置。在 ISET 引脚上具有内部生成的 50μA 准确电流源，因而允许用户设置一个范围为 0V 至 V_IN – 0.5V 的输出电压。另外，用户还能用一个外部电压电源直接驱动 ISET 引脚以设置转换器的 V_OUT。V_OUT 电压直接回馈至误差放大器，以被调节至 ISET 电压。SV_IN 引脚的工作电源电压范围为 15V 到低至 4V，而 PV_IN 引脚的电压范围则为 15V 到低至 1.5V，从而使其成为双锂离子电池和从一个 12V 或 5V 电压轨获取电源的合适之选。

该器件的工作频率可利用一个外部 R_T 电阻器设置在 400kHz 至 4MHz 的范围内。较高的开关频率允许使用较小的表面贴装型电感器，而较低的频率则可实现较高的功率效率。独特的恒定频率 / 受控接通时间架构非常适合于那些既在高频率下运作、同时又要求快速负载瞬态响应的高降压比应用。

• 跟踪电源或 DDR 存储器电源
• ASIC 衬底偏置
• 负载点 (POL) 电源
• 便携式仪表、电池供电型设备
• 热电冷却器 (TEC) 系统
