特性

• 无需外部元件，降低总体成本
  • 无肖特基同步工作，高效、低成本
  • 内部补偿，在任意输出电压下均可稳定工作
  • 全陶瓷电容方案：超小尺寸布局，外部元件只有8个
• 缩减DC-DC调节器物料单
  • 4.5V至60V宽输入电压范围
  • 0.9V至90%µ输出电压
  • 整个温度范围内提供高达2.5A电流
  • 100kHz至2.2MHz可调节频率，带外同步
  • 采用20引脚、4mm x 4mm TQFN封装
• 降低功耗
  • 峰值效率高于90%
  • PFM和DCM模式，轻载时保持高效
  • 关断电流仅为2.8µA (典型值)
• 工作可靠
  • 打嗝模式限流和自动重试启动
  • 内置输出电压监测(低电平有效开漏RESET)
  • 电阻可编程EN/UVLO门限
  • 可调节软启动和预偏置上电
  • -40°C至+125°C工作温度范围

产品详情和应用

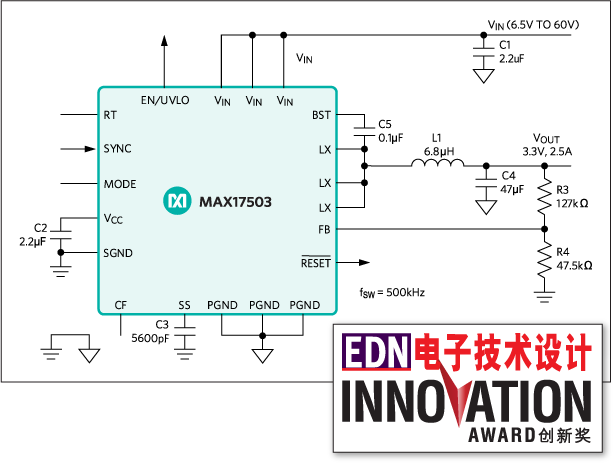

MAX17503是高效、高压、同步整流降压型转换器，内置双MOSFET，工作在4.5V至60V输入电压范围。器件提供高达2.5A及0.9V至90%_IN输出电压。内部补偿覆盖整个输出电压范围，无需外部元件。反馈(FB)调节精度在-40°C至+125°C温度范围内为±1.1%。器件采用紧凑的(4mm x 4mm) TQFN无铅(Pb)封装，带裸焊盘；提供仿真模式。

器件采用峰值电流模式架构，带有MODE引脚，可用于在脉宽调制(PWM)、脉冲频率调制(PFM)或脉冲非连续传导模式(DCM)下控制器件工作。PWM工作模式在任何负载条件下都保持固定频率，在对开关频率敏感的应用中非常有用。PFM工作模式消除了负向电感电流以及轻载条件下额外的跳脉冲，以提高效率。DCM工作模式不采用跳脉冲，而是在轻载条件下仅禁止负向电感电流，所以在低于PFM模式的轻载条件下采用固定工作频率。DCM工作模式的效率介于PWM和PFM模式之间。低导通电阻片上MOSFET确保满载时保持高效，同时也简化了布局。

可编程软启动功能允许用户降低输入浪涌电流。器件还带有输出使能/欠压锁定引脚(EN/UVLO)，允许用户在输入电压达到相应要求时开启器件。输出电压达到稳压范围时，经过一定延时后触发低电平有效RESET开漏输出，为系统提供电源就绪指示。

应用

• 基站电源
• 配电稳压器
• 通用负载点电源
• 高压单板系统
• 工业电源
• 壁式变压器稳压
