特性

• 独特的结构提供优异的精度，提高系统性能
  • 0.5%输出电压精度
  • 低输出电压纹波(<1mV)
• 保护功能保证安全工作
  • 高精度高边限流
  • 雪崩指示标记
• 提供灵活的输出电压，适合多种应用和设计
  • 4.5V至90V输出电压范围
  • 可使用8位SPI兼容内部DAC、外部DAC或外部电阻设置输出电压
• 较小的电路占位面积降低设备尺寸
  • 12引脚、4mm x 4mm QFN封装
  • 电路高度<2mm
• 通用的2.7V至5.5V输入电压范围

产品详情和应用

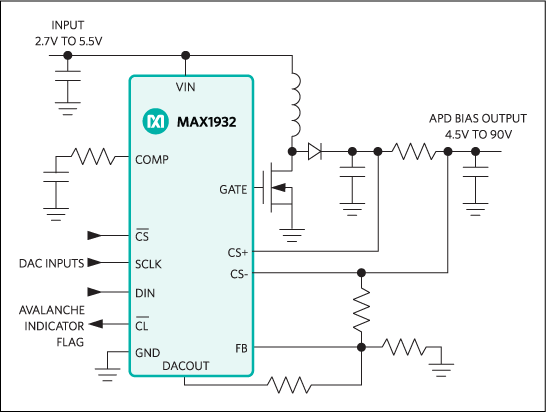

MAX1932为光学接受器中的雪崩光电二极管(APD)产生一个低噪声、高电压输出。通过一个恒定频率的、脉宽调制(PWM) boost拓扑及一个独特的结构――该结构在反馈回路中加入可选择的RC或者LC后滤波器仍可保持稳定调压，得以达到非常低的输出纹波和噪声。一个精确的参考和误差放大器可以保持0.5%输出电压准确度。

MAX1932可以保护贵重的APD，抵制不利的工作条件，同时提供最优的偏压。传统的boost转换器通过测量开关电流来进行保护，而MAX1932集成了精确的高端限流特性来保护雪崩条件下的APD。一个限流标志位指示精确的雪崩击穿点以方便APD工作点的校准。MAX1932控制方式防止输出过冲和欠冲，可使APD安全工作而不发生数据丢失。

输出电压可以通过外部电阻器、内部8位DAC、外部DAC或者其他电压源来进行精确的调节。输出范围和偏移都是可通过外部电阻器独立调节的。这可在要求一个受限制电压范围的应用中充分利用DAC的分辨率，如输出4.5V至15V、4.5V至45V、20V至60V或40V至90V。

应用

• 光纤光网络设备
• 激光距离探测器
• 光接收器及模块
• PIN二极管偏置电源
• 电信设备
