ADI亚德诺 LTC3525 产品介绍

2026-03-09 0次

特性

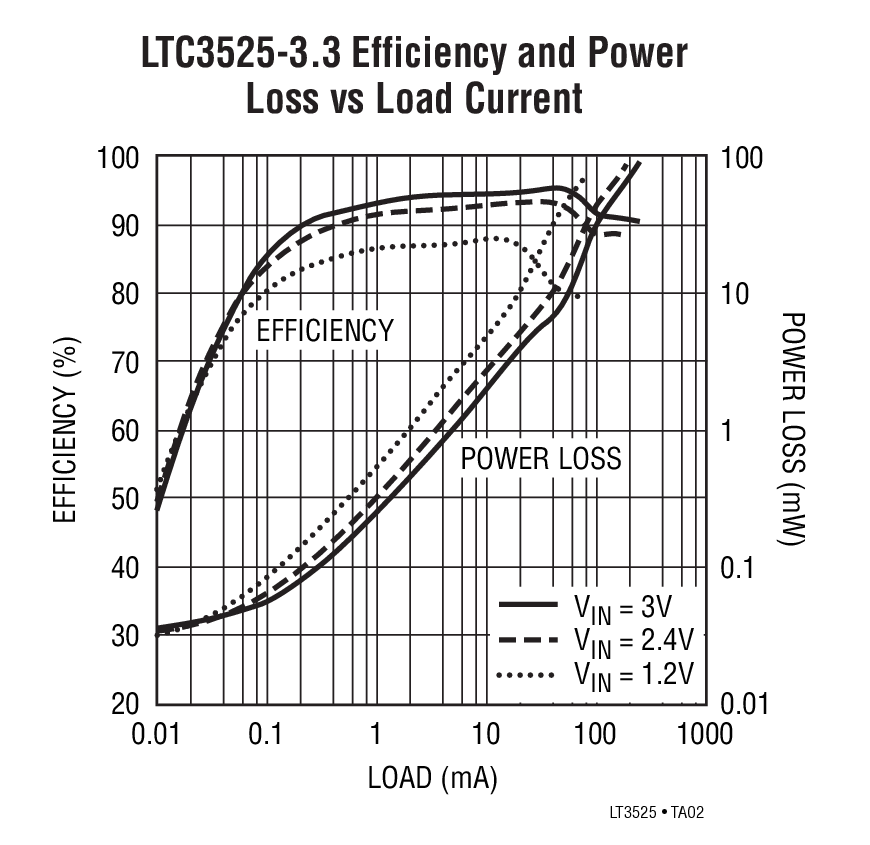

效率高达 95%
输出断接和浪涌电流限制
固定输出电压：3V、3.3V 或 5V
可从一个 1V 输入提供 65mA 输出 (在 3V)
可从一个 1V 输入提供 60mA 输出 (在 3.3V)，或从一个 1.8V 输入提供 140mA 输出 (在 3.3V)
可从一个 3V 输入提供 175mA 输出 (在 5V)
突发模式 (Burst Mode^®) 操作：I_Q = 7μA

仅需三个外部组件
可在 V_IN > V_OUT 的条件下运作
< 1μA 的停机电流
抗振铃控制
短路和过热保护
非常扁平：高度仅 1mm

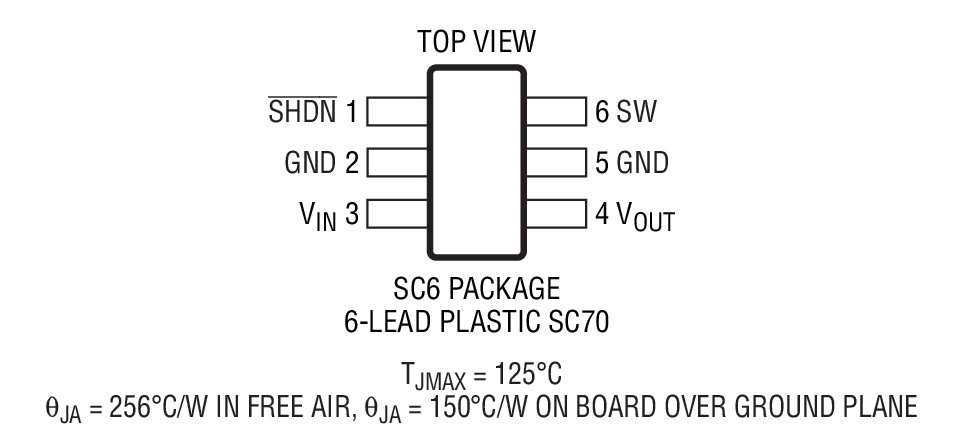

纤巧型 6 引脚 SC70 封装

产品详情和应用

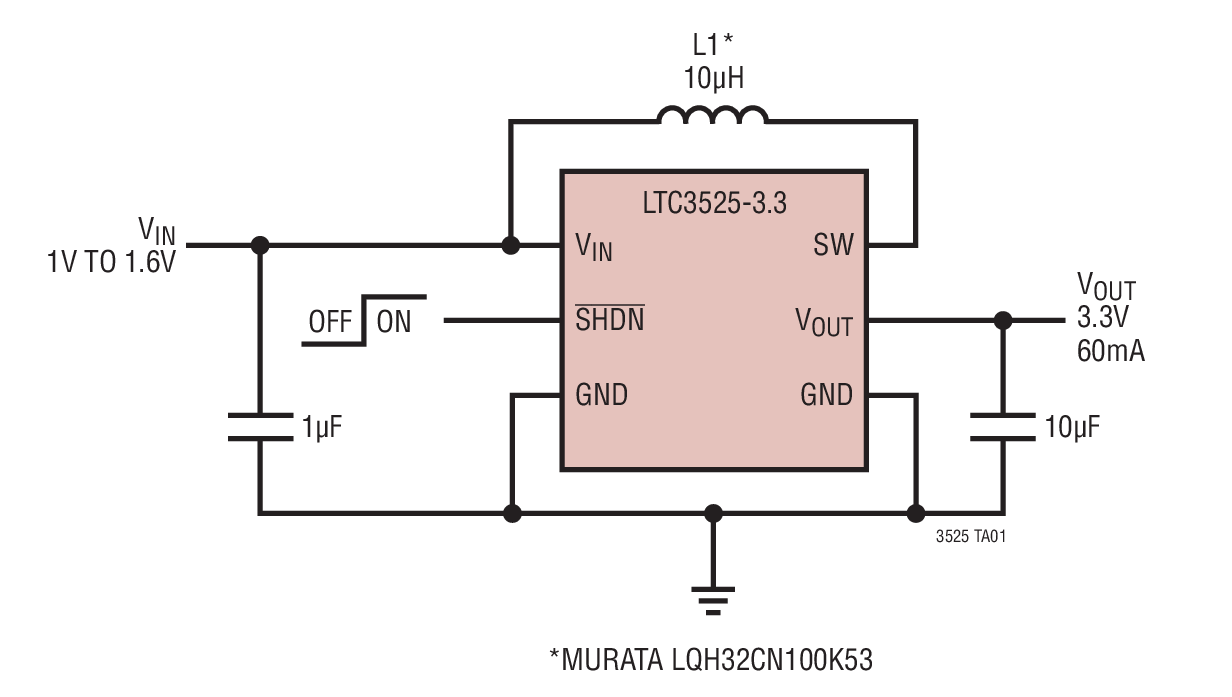

LTC^®3525-3 / LTC3525-3.3 / LTC3525-5 是具输出断接功能的高效率、同步升压型 DC/DC 转换器，能够在输入低至 0.85V 的条件下启动。这些器件为单节或双节碱性或锂离子电池应用中的充电泵提供了一种紧凑和高效的替代方案。只需使用三个小的外部组件。LTC3525 可提供 3V、3.3V 或 5V 固定输出电压。

该器件内置了一个 0.5Ω N 沟道 MOSFET 开关和一个 0.8Ω P 沟道同步整流器。峰值开关电流的可调范围为 150mA 至 400mA (取决于负载)，因而提升了效率。静态电流超低 (仅 7μA)，从而较大限度地延长了便携式应用中的电池使用寿命。

其他特点包括 <1μA 的停机电流、抗振铃控制和热停机。LTC3525 采用纤巧型 6 引脚 SC70 封装。

LTC3525 的选项列表

器件型号

输入启动电压

输出电压

在关断模式的 V_OUT 状态

LTC3525-3

0.85V

输出断接

LTC3525-3.3

0.85V

3.3V

输出断接

LTC3525-5
