ADI亚德诺_LT8609_产品介绍

ADI亚德诺 LT8609 产品介绍

2026-03-09 0次

特性

宽输入电压范围：3.0V 至 42V
超低静态电流突发模式^®操作：
- 将 12V_IN 调节到 3.3V_OUT 时 I_Q 为 2.5µA
- 输出纹波 < 10mV_P-P
高效 2MHz 同步操作：

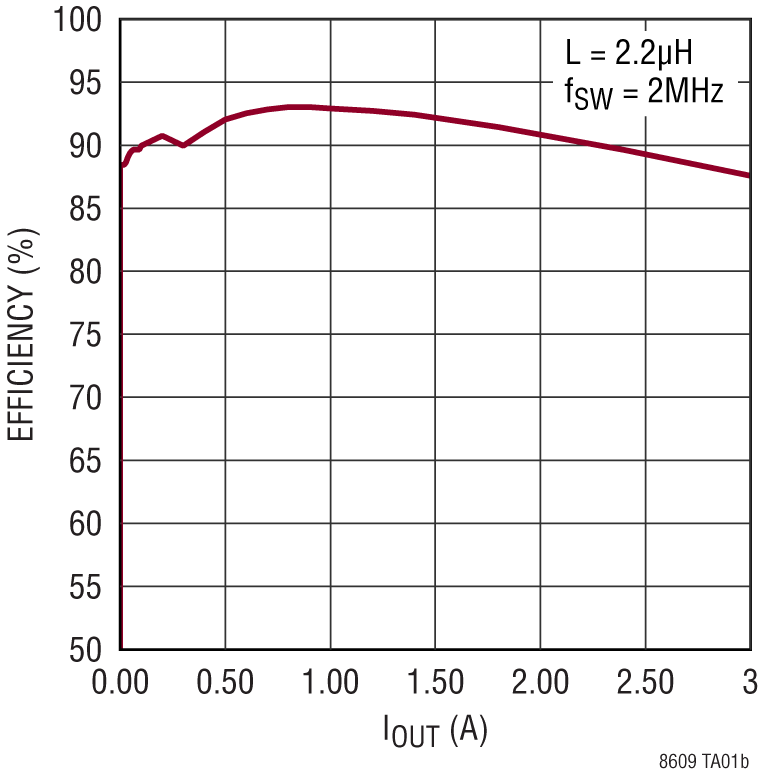

- 1A 时效率为 93%, 12V_IN 可获得 5V_OUT
最大连续输出为 3A
快速最短开关接通时间：45ns

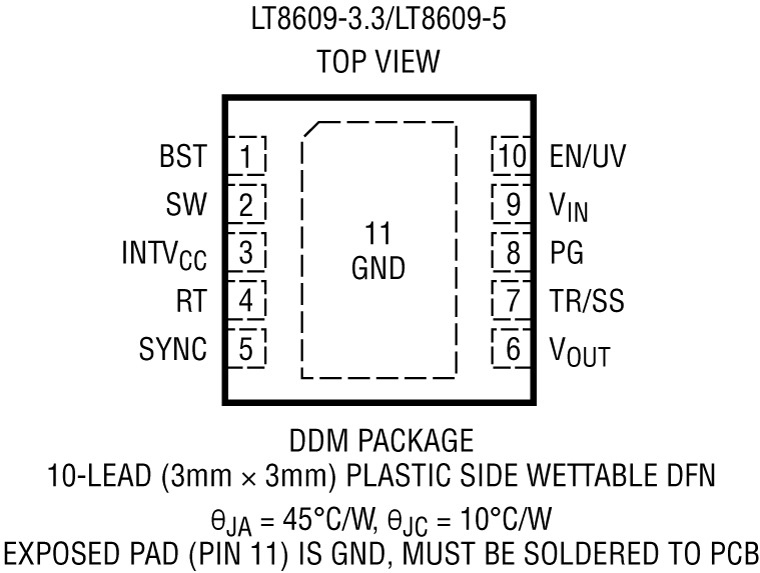

LT8609A 提供固定的 3.3V 和 5V 输出
可调并且可同步：200kHz 至 2.2MHz

适用于低 EMI 的展频(SSFM)
允许使用小型电感器
低压差
峰值电流模式操作
精确的 1V 使能引脚阈值
内部补偿
输出软启动和追踪

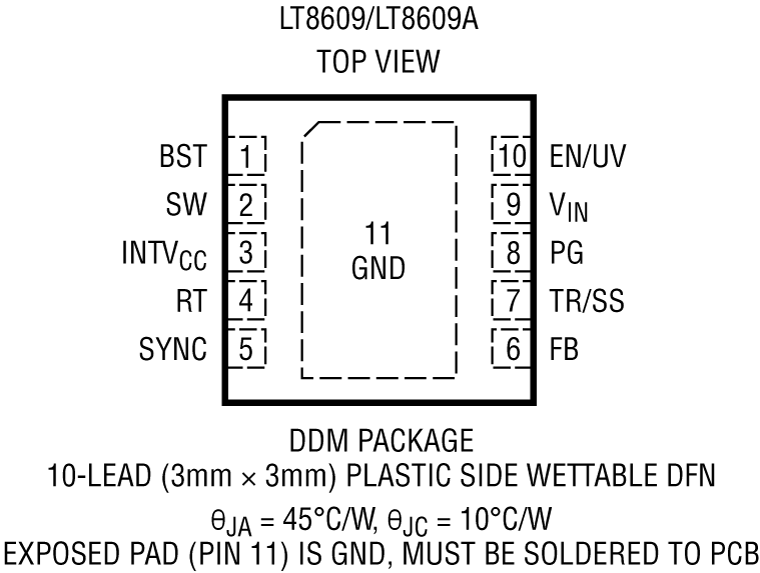

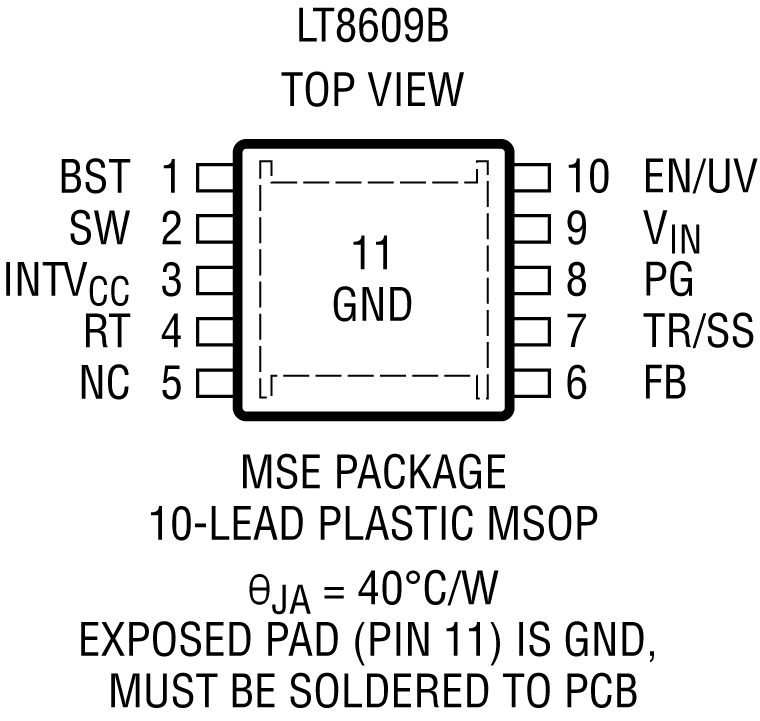

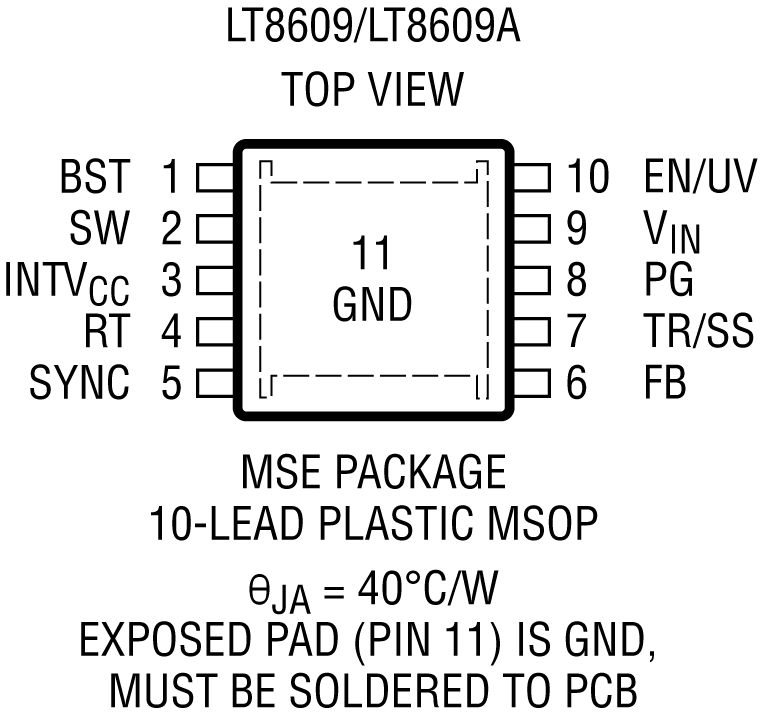

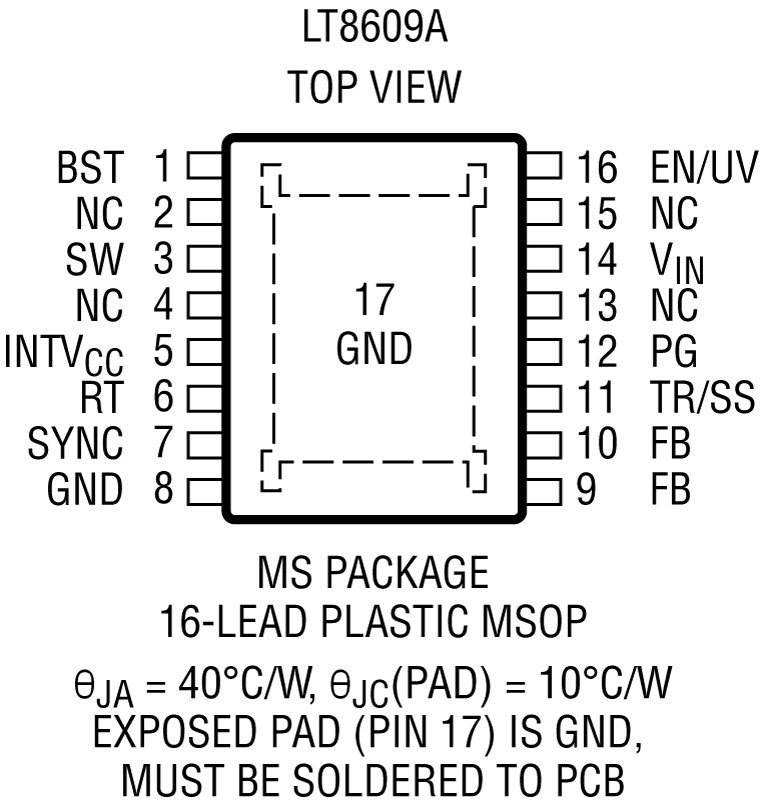

小型 10 引脚 MSOP 封装、16 引脚 MSOP 封装或 10 引脚 3mm × 3mm DFN 封装，带有侧面可湿润侧翼
通过AEC-Q100汽车应用认证

产品详情和应用

LT8609/LT8609A/LT8609B 是一款紧凑、高效且高速的同步单片降压型开关稳压器，当输出稳定在 5V 时，仅消耗 1.7µV 的非开关静态电流。LT8609/LT8609A/LT8609B 可以提供 3A 连续电流。突发模式操作可实现高效率、非常低的输出电流，同时保持输出纹波低于10mV_P-P。SYNC 引脚允许与外部时钟同步，或在降低 EMI 操作中使用展频调制。具有峰值电流模式拓扑的内部补偿允许使用较小的电感器，从而实现快速瞬态响应和良好的环路稳定性。EN/UV 引脚具有准确的 1V 阈值，可用于编程 V_IN UVLO 或关闭该部件。TR/SS 引脚上的电容器可在启动期间设置输出电压的斜率，而当可调输出部件上的 V_OUT 在 ±8.5％之内，或可编程输出电压的固定输出部件和故障情况 ±在7.5％之内时，PG 会发出信号。 LT8609A 具有较慢的交换芯片终端，以降低 EMI 辐射。LT8609B 仅在脉冲跳跃模式下工作。


	脉冲跳跃模式，突发模式操作	交换芯片终端速度
LT8609	均支持	快速
LT8609A	均支持	中等
LT8609B	脉冲跳跃	快速

应用

GSM 收发器
通用降压型转换器
低 EMI 降压型
