特性

• 非常低的静态电流：仅 40μA

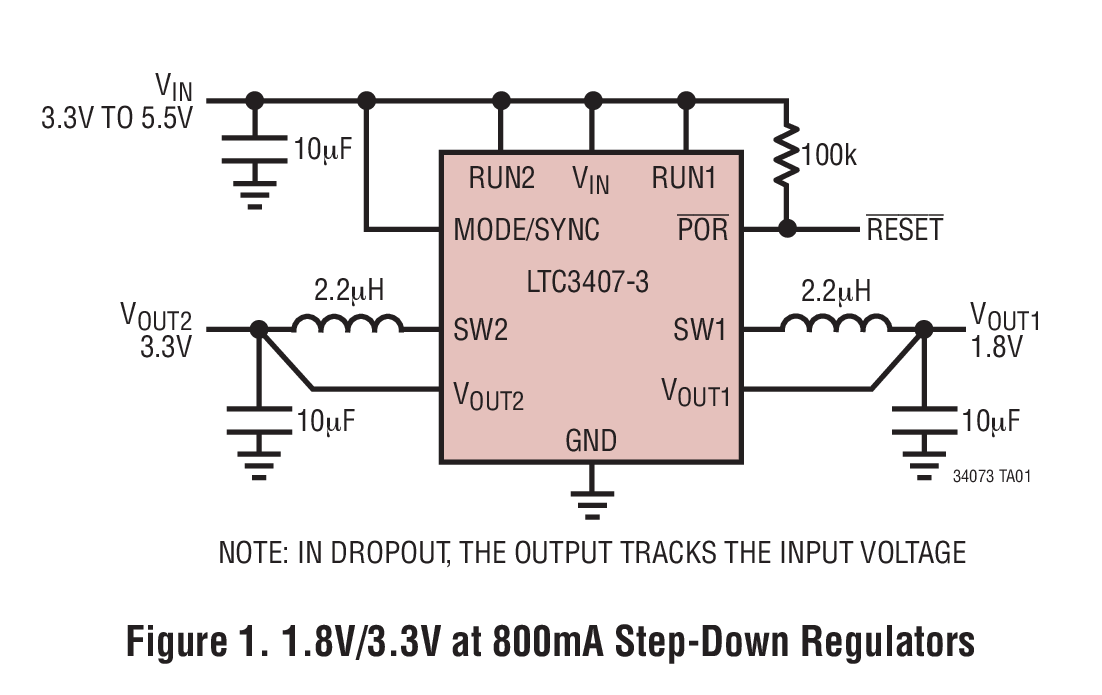

• 在 800mA 的 1.8V / 在 800mA 的 3.3V

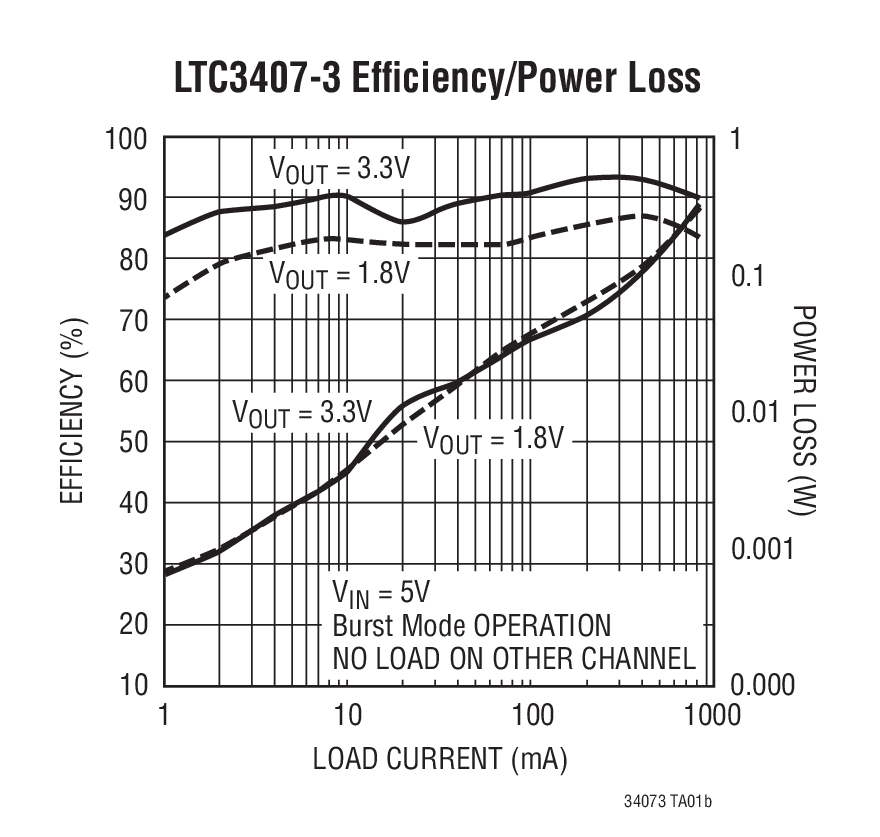

• 高效率：达 95%
• 2.25MHz 恒定频率操作
• 高开关电流：每个通道为 1.2A
• 无需肖特基二极管
• 低接通电阻 R_DS(ON) 内部开关：0.35Ω
• V_IN : 3.3V 至 5.5V
• 旨在获得卓越的电压和负载瞬态响应的电流模式操作
• 短路保护
• 低压差操作：100% 占空比
• 超低停机电流：I_Q < 1μA
• 上电复位输出
• 可进行外部同步的振荡器

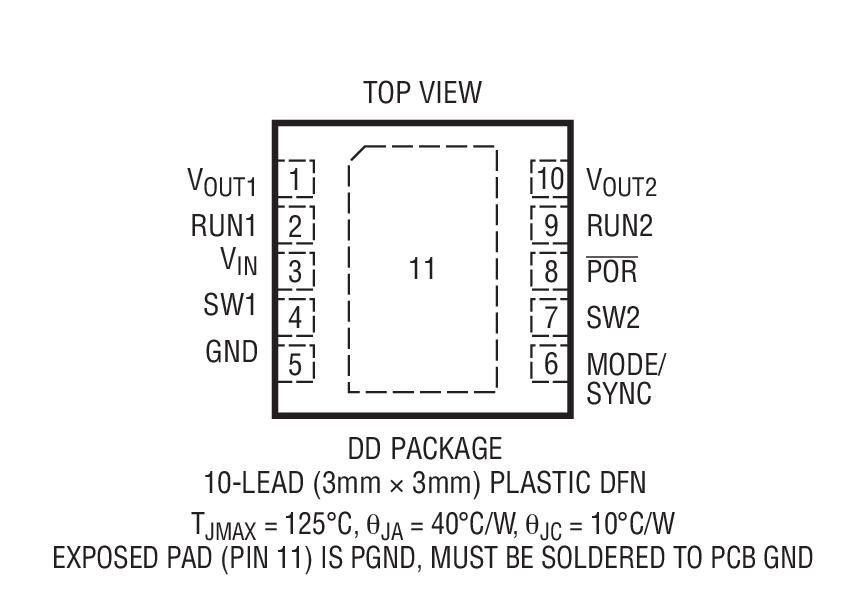

• 小外形耐热增强型 3mm x 3mm DFN 封装

产品详情和应用

LTC^®3407-3 是一款双路、恒定频率、同步降压型 DC/DC转换器。该器件面向低功率应用，工作输入电压范围为 3.3V至 5.5V，并具有一个 2.25MHz 的恒定开关频率，因而允许采用纤巧、低成本的电容器以及高度 ≤1.0mm 的电感器。内部同步 0.35Ω、1.2A 电源开关可在无需使用外部肖特基二极管的情况下提供高效率。

LTC3407-3 备有一种用户可选模式输入，使得用户能够在噪声纹波与低功率效率之间进行权衡。突发模式 (Burst Mode^®) 操作可在轻负载条件下提供高效率，而脉冲跳跃模式则能够在轻负载条件下实现低噪声纹波。

为了进一步延长电池的使用寿命，P 沟道 MOSFET 在压降时 (100% 占空比) 连续导通，两个通道吸收的总静态电流仅为 40μA。在停机模式中，该器件的吸收电流 < 1μA。

• PDA / 掌上型 PC
• 数码相机
• 蜂窝电话
• 便携式媒体播放器
• PC 卡
• 无线和 DSL 调制解调器
