特性

• 集成丰富功能，实现小尺寸解决方案
  • 集成40mΩ（高侧）和18.5mΩ（低侧）R_DS-ON的功率MOSFET
  • 采用低ESR陶瓷输出电容实现稳定运行
  • 使能输入和电源良好输出
  • 逐周期过流保护
  • 全面的过流（打嗝保护）和过温保护
• 全面的过流（打嗝保护）和过温保护
  • 效率高达96%（5V输入和3.3V输出）
  • 效率高达93%（12V输入和3.3V输出）
  • 轻负载期间自动进入跳跃模式
• 安全、可靠、准确运行
  • 4A连续输出电流
  • 在整个负载、线路和温度范围内，输出精度为±1%
  • 安全启动至预偏置输出
  • 可编程软启动
  • V_DD欠压闭锁
• 非常适合分布式电源、网络和计算应用
  • 输入电压范围：4.5V至16V
  • 可调输出电压范围为 0.606V 至(0.9 x V_IN)
• 可采用 EE-Sim^® 设计和仿真工具，以缩短设计时间

产品详情和应用

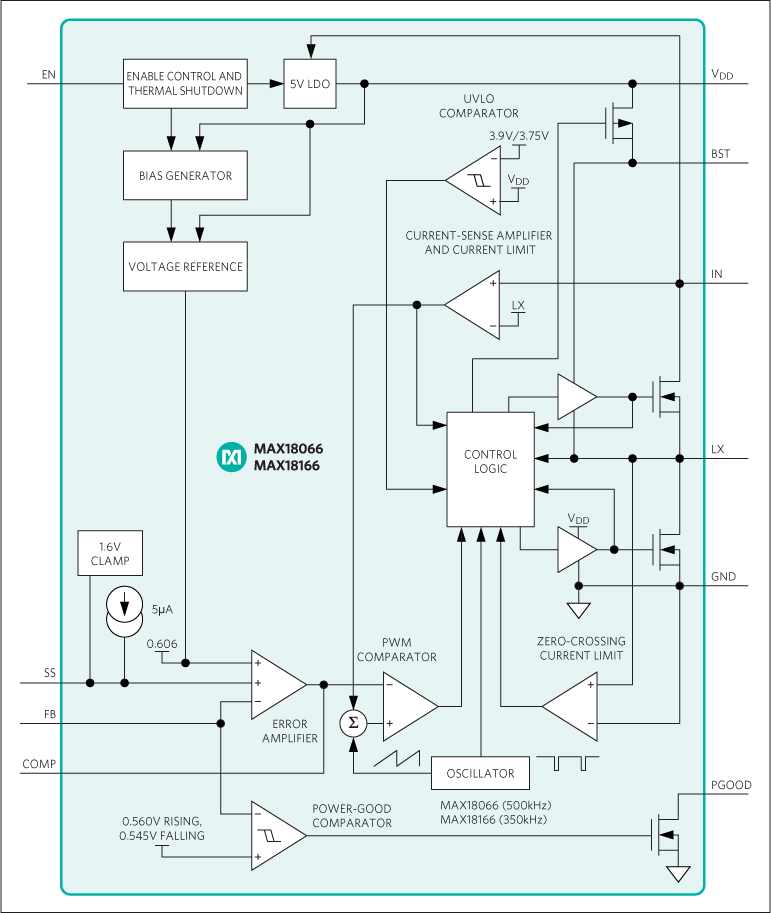

MAX18066/MAX18166均为电流模式同步DC-DC降压转换器，能够以高效率提供高达4A的输出电流。这些器件采用4.5V至16V输入电压工作，并提供0.606V至输入电压90%的可调输出电压。这些器件非常适合分布式电源系统、笔记本电脑、非便携式消费类应用和预调节应用。

该器件采用PWM模式工作，内部固定开关频率为500kHz (MAX18066)和350kHz (MAX18166)，最大占空比为90%。该器件在轻负载条件下会自动进入跳跃模式。电流模式控制架构简化了补偿设计，可确保逐周期限流，并对线路和负载瞬变实现快速响应。高增益跨导误差放大器允许灵活设置外部补偿，简化了设计并支持全陶瓷设计。

同步降压稳压器具有内置MOSFET，与异步解决方案相比，可提供更高的效率，同时相对于分立控制器解决方案简化了设计。除了简化设计之外，集成的MOSFET还可以充分减少EMI、缩小电路板空间，尽量减少外部元件数量，以提高可靠性。

MAX18066/MAX18166采用2mm x 2mm、16引脚（4 x 4阵列）、0.5mm间距晶圆级封装(WLP)，额定温度范围为-40°C至+85°C。

应用

• 分布式供电系统
• 家庭娱乐设施(TV和机顶盒)
• 网络和数据通信
• 线性稳压器的前置稳压
• 服务器、工作站与存储压
