特性

• 峰值电流模式离线式电源(通用交流输入)和电信电源(36V至72V)反激控制器—MAX17595
• 峰值电流模式DC-DC反激控制器(4.5V至36V输入范围)—MAX17596
• 峰值电流模式异步boost PWM控制器(4.5V至36V输入范围)—MAX17597
• 电流模式控制提供优异的瞬态响应
• 启动电流低至22µA
• 100kHz至1MHz可编程开关频率，具有可选同步模式
• 可编程频率抖动，工作于低EMI扩频模式
• 以外部检流电阻调节电流门限
• 快速逐周期峰值电流限制
• 打嗝式短路保护
• 过温保护
• 可编程软启动和斜率补偿
• 输入过压保护
• 节省空间的3mm x 3mm TQFN封装

产品详情和应用

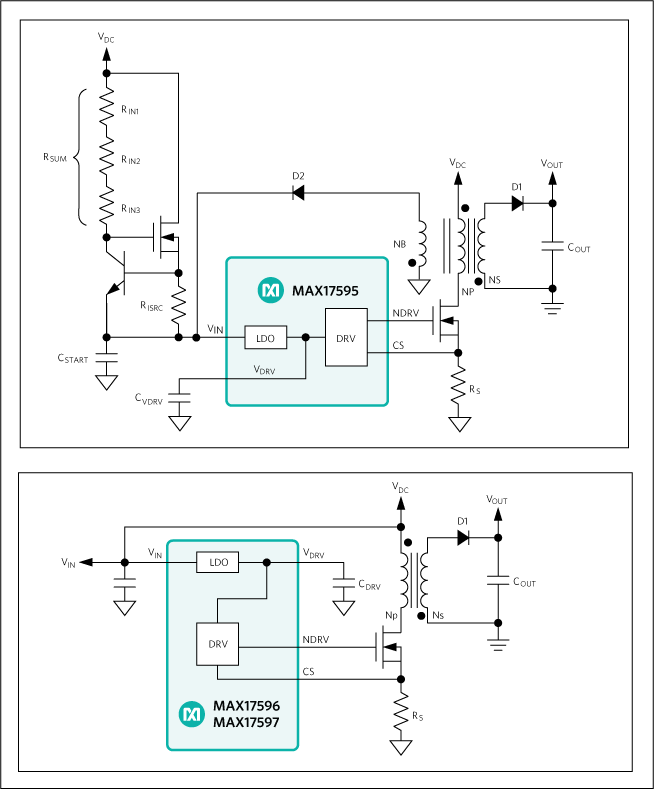

MAX17595/MAX17596/MAX17597为峰值电流模式控制器系列产品，包含宽输入电压范围反激、boost稳压器设计所需的全部电路。MAX17595提供经过优化的输入门限，理想用于通用输入AC-DC转换器和DC-DC电信电源(36V至72V输入范围)。MAX17596/MAX17597所提供的输入门限针对低压DC-DC应用(4.5V至36V输入范围)而优化。MAX17597提供支持boost转换器设计的所有电路。三个控制器内部均集成了栅极驱动器，用于驱动外部n沟道MOSFET。

MAX17595/MAX17596/MAX17597内部误差放大器带有1%精度的电压基准，无需外部基准，便于设计。开关频率可编程设置在100kHz至1MHz，精度可达8%，可优化选择磁性滤波元件，提供紧凑、高性价比的电源转换方案。对于EMI敏感应用，MAX17595/MAX17596/MAX17597提供集成的可编程频率抖动电路，工作在低EMI扩频模式。

用户可以精确地在所要求的输入电压下启动电源、实现输入过压保护、设置软启动时间。可编程斜率补偿电路有助于改进峰值电流控制环路的稳定性。

打嗝式过流保护和热关断功能大幅降低过流、过温故障条件下的功耗。

应用

• 电池供电应用
• 工业和电信应用
• 通用输入离线AC-DC电源
• 反击式、升压电池充电器DC输入范围广
