ADI亚德诺 LTC7130 产品介绍

2026-03-09 0次

特性

宽 V_IN 范围：4.5V 至 20V
专为低占空比应用而优化

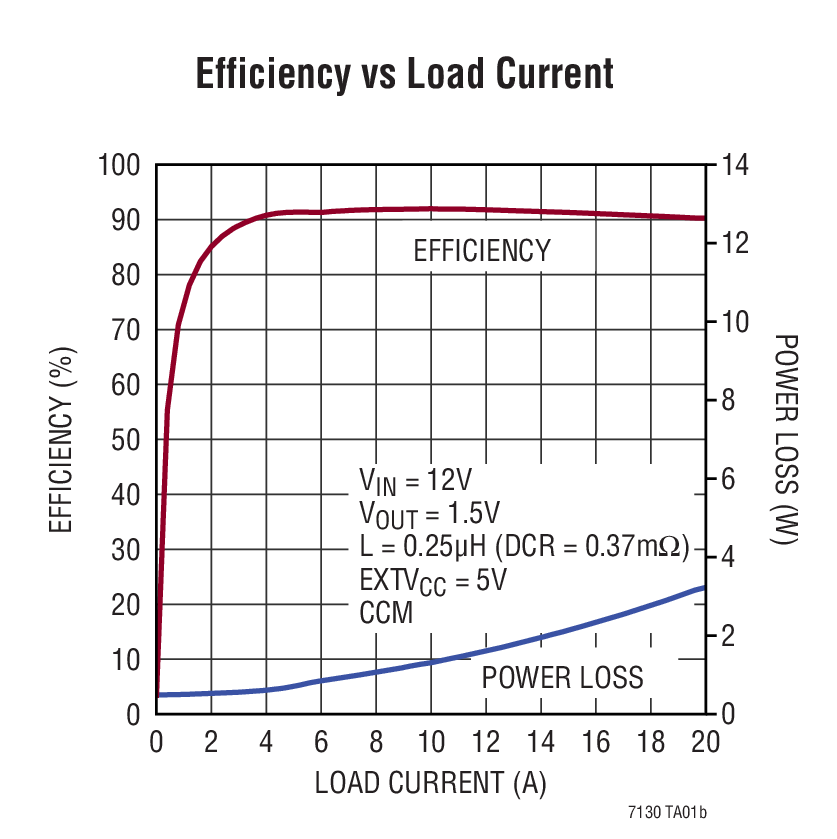

高效率：达 95%
LTC 专有的电流模式架构
高电流并联运行
具温度补偿功能的超低 DCR 检测
可编程输出电流限值
高速差分远端采样放大器
±0.5% 输出电压调节准确度
具软恢复功能的输出短路保护
可编程软起动、跟踪
可编程固定频率：250kHz 至 770kHz
用于降低功耗的 EXTV_CC
用于指示输出 UV/OV 情况的故障指示器

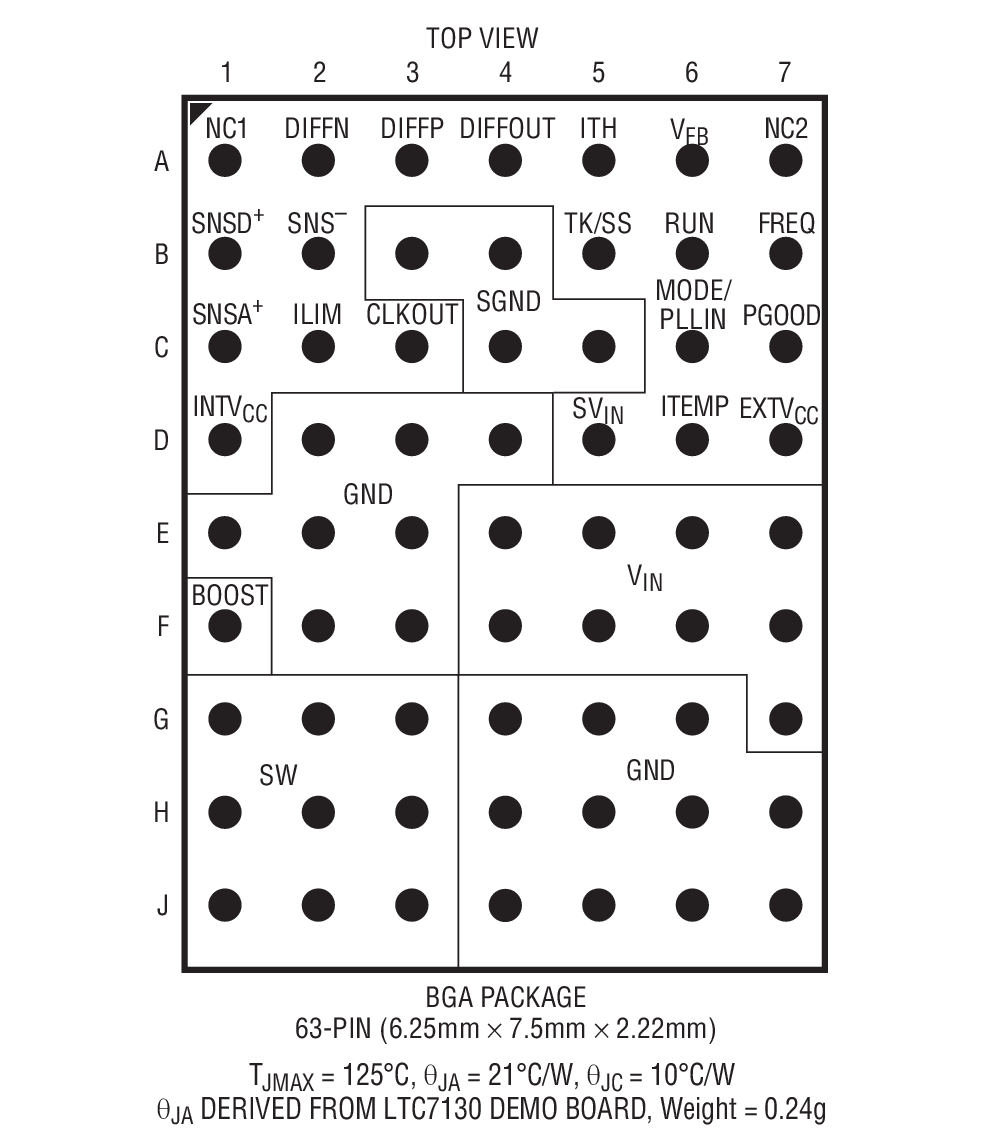

6.25mm x 7.5mm x 2.22mm BGA 封装

产品详情和应用

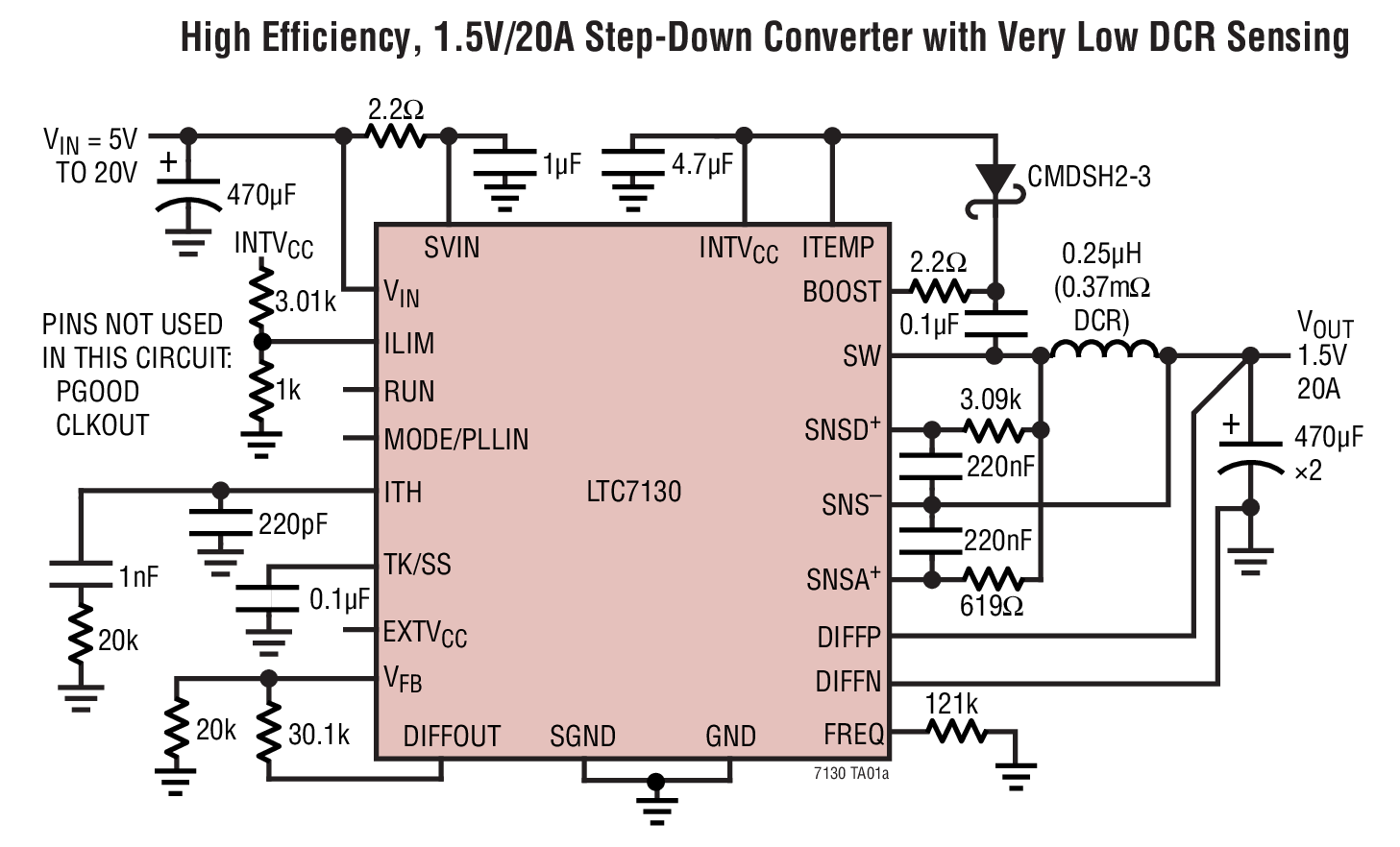

LTC^®7130 是一款电流模式同步降压型单片式转换器，能够输送高达 20A 连续负载电流。它运用了一种可改善电流检测信号之信噪比的独特架构，因而允许使用一个非常低 DC 电阻功率电感器，以较大限度地提升高电流应用中的效率。另外，该特性还抑制了低 DCR 应用中常见的开关抖动。LTC7130 还具有一个高速差分远端采样放大器和一个可编程电流检测限值，后者的可选范围从 10mV 至 30mV 以设定高达 20A 的输出电流限值。此外，DCR 温度补偿功能精准地限制了整个温度范围内的最大输出电流。

LTC7130 还具有一个保证限值为 ±0.5% 的高精度 0.6V 基准，该基准提供了一个准确的输出电压。5V 至 20V 的输入电压范围可支持多种总线电压和各种类型的电池。

LTC7130 采用可提供符合 SnPb / RoHS 标准之端子涂层的紧凑和扁平 BGA 封装。

应用

DSP、FPGA、ASIC 基准设计
电信 / 数据通信系统
分布式高功率密度系统
