ADI亚德诺 LTC3613 产品介绍

2026-03-09 0次

特性

宽 V_IN 范围：4.5V 至 24V；
V_OUT 范围：0.6V 至 5.5V (在高达 15A)
0.67% 输出电压准确度
受控接通时间谷值电流模式架构，可提供卓越的均流能力
频率可编程范围：200kHz 至 1MHz，并可同步至外部时钟
R_SENSE 或电感器 DCR 电流检测 (具准确的电流限值)
快速瞬态响应
差分输出电压检测允许 500mV 共模远端地
t_ON(MIN)= 65ns，t_OFF(MIN) = 105ns
过压保护和电流限值折返
电源良好输出电压监视器
电压跟踪启动
用于对内部 LDO 进行旁路的外部 V_CC 输入
微功率停机模式：I_Q = 15μA

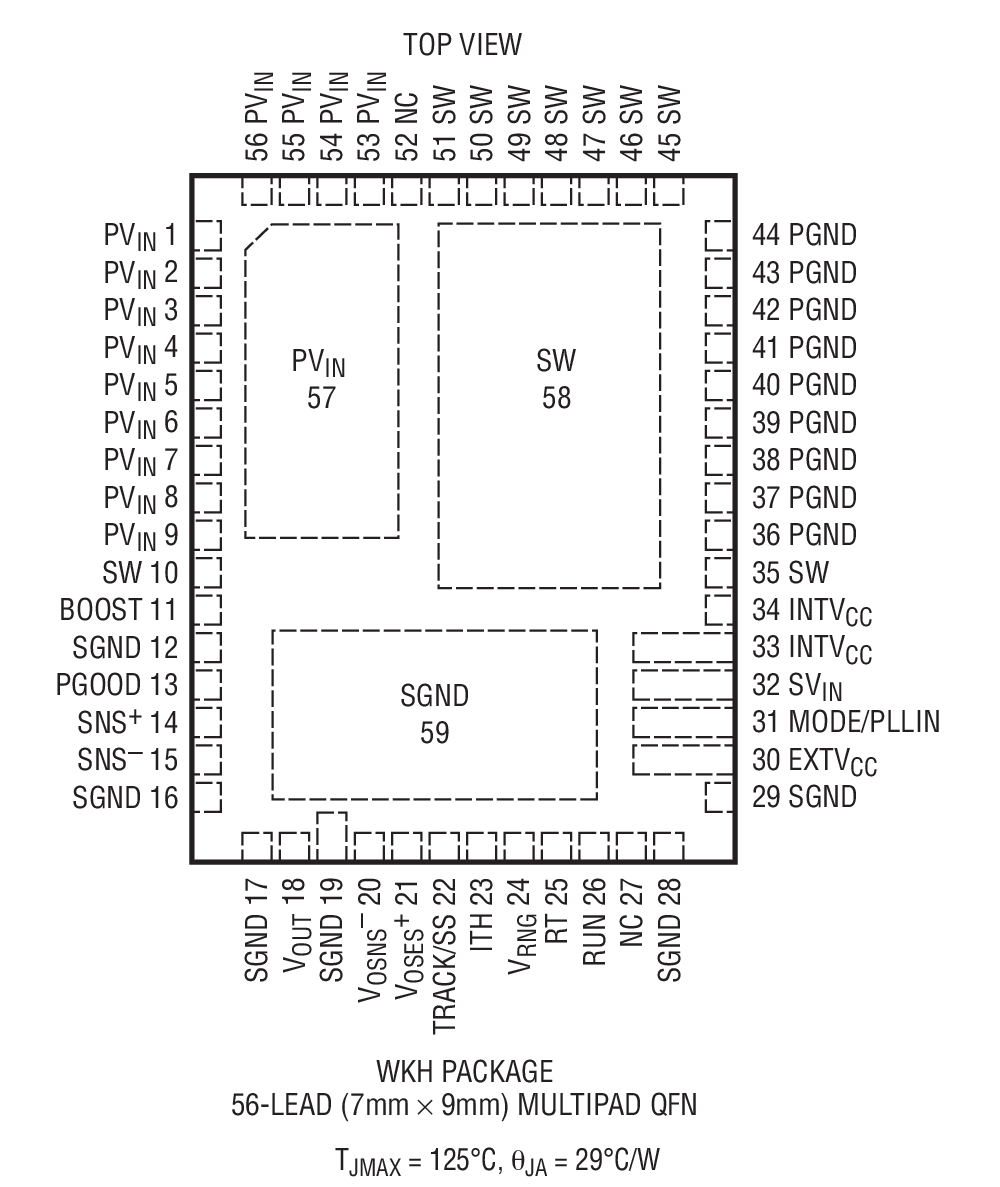

7mm x 9mm 56 引脚 QFN 封装

产品详情和应用

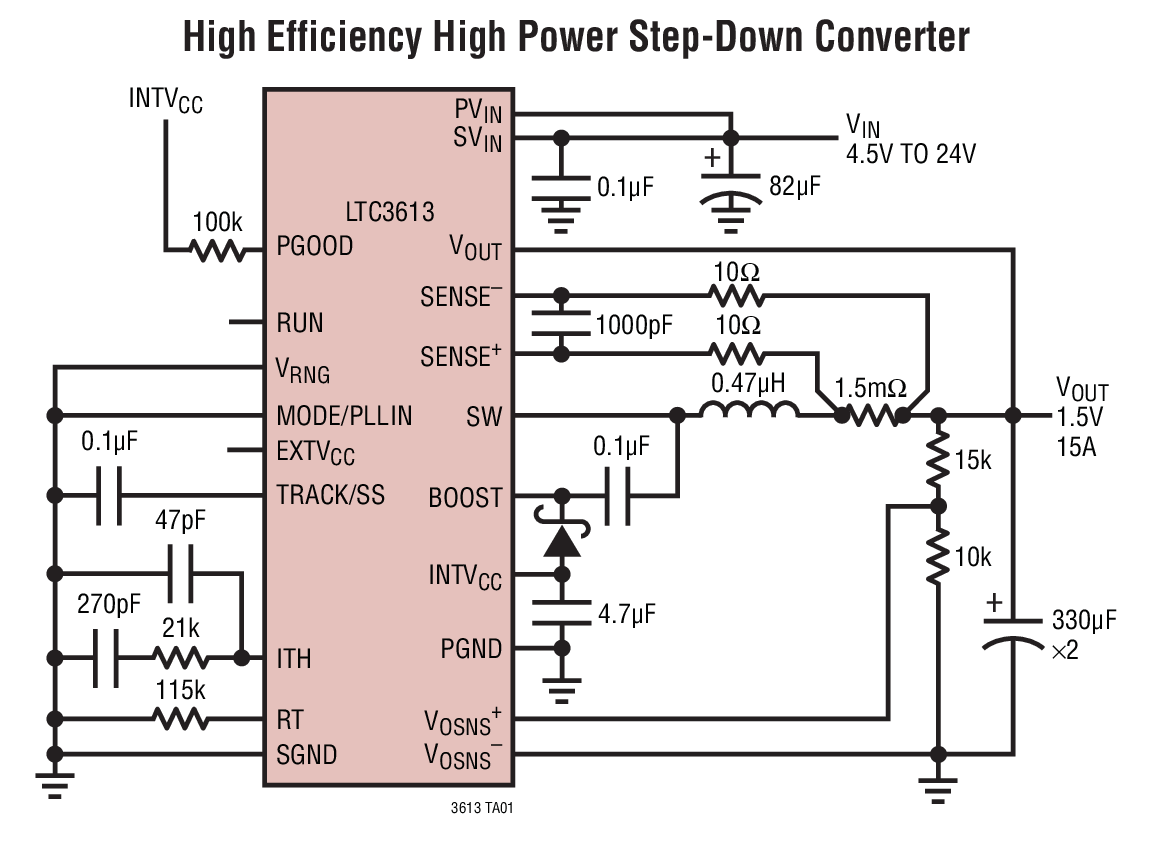

LTC^®3613 是一款单片式同步降压型开关稳压器，能够调节 0.6V 至 5.5V 的输出及高达 15A 的输出电流。受控接通时间恒定频率谷值电流模式架构可在稳态操作中实现快速瞬态响应和恒定频率开关动作，并不受 V_IN、V_OUT 和负载的影响。另外，这种架构还提供了卓越的均流能力。

差分输出电压检测功能与一个高精度内部基准相组合，可提供 ±0.67% 的输出调节准确度，即使在输出地基准偏离局部地达 500mV 的情况下也不例外。开关频率可利用一个外部电阻器设置在 200kHz 至 1MHz 之间。此外，在那些将减低开关噪声 / EMI 作为关键性指标的应用中，还可以使开关频率与一个外部时钟实现相位同步。

非常低的 t_ON 和 t_OFF 时间分别实现了接近 0% 和接近 100% 的占空比。该器件提供了电压跟踪软启动功能，旨在满足跟踪和排序应用的需要。其安全特性包括输出过压保护、具折返的可编程电流限制、以及电源良好监视功能。

Applications

分布式电源系统
负载点转换器
服务器
