ADI亚德诺 LTC3772B 产品介绍

2026-03-09 0次

特性

无需电流检测电阻器
可轻松实现高输出电流
内部软启动功能可使 V_OUT 斜坡上升
宽 V_IN 范围：2.75V 至 9.8V
低压差：100% 占空比
550kHz 恒定频率操作
在轻负载条件下执行低纹波脉冲跳跃操作

输出电压低至 0.8V
±1.5% 电压基准准确度
电流模式操作用于实现卓越的电压和负载瞬态响应
在停机模式中电源电流仅为 8µA

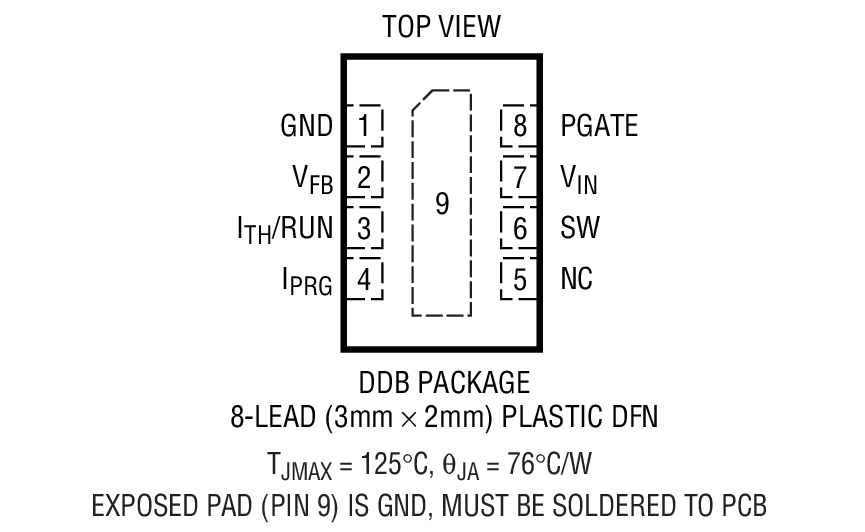

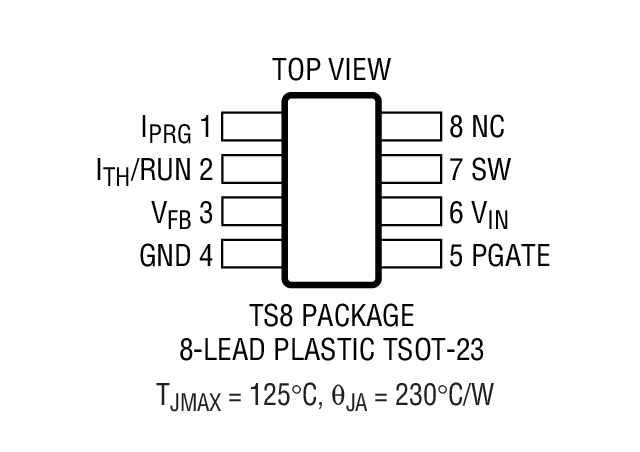

采用扁平 8 引脚 SOT-23 (仅高 1mm) 封装和 (3mm × 2mm) DFN (仅高 0.75mm) 封装

产品详情和应用

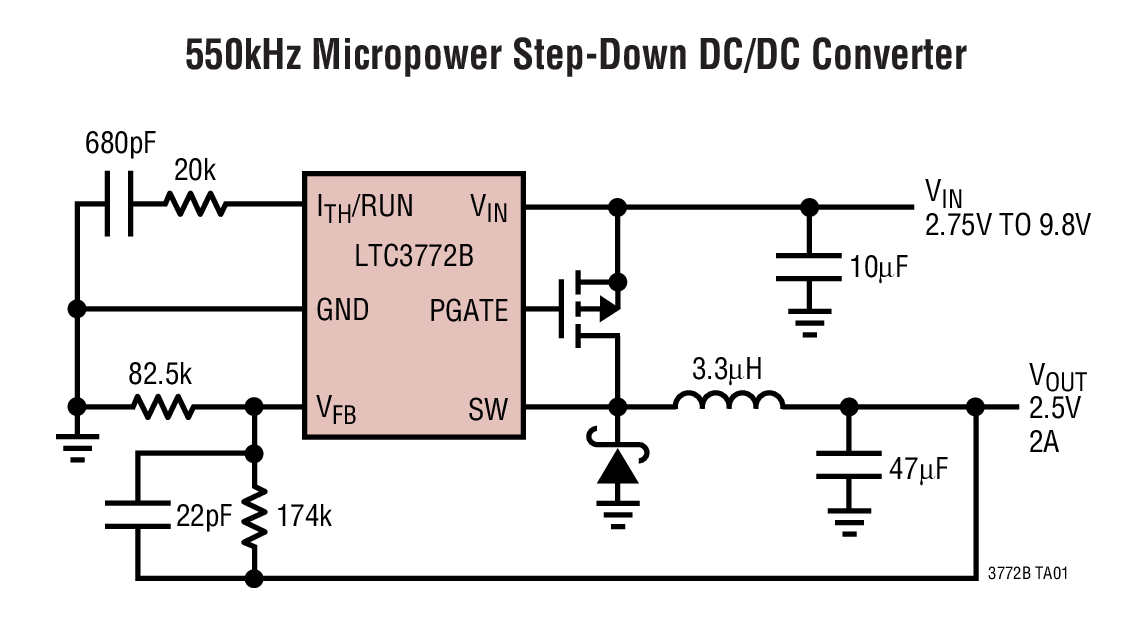

LTC3772B 是一款采用扁平 8 引脚 SOT-23 (ThinSOT^™) 封装和 3mm × 2mm DFN 封装的恒定频率电流模式降压型 DC/DC 控制器。无检测电阻器 (No R_SENSE^™) 型架构免除了增设一个电流检测电阻器的需要，从而提升了效率并节省了电路板占用空间。

LTC3772B 可在轻负载条件下自动地切换至脉冲跳跃模式操作。在无负载条件下，该器件的静态电流消耗仅为 200µA。

LTC3772B 具有欠压闭锁功能，可在输入电压降至 2V 以下时关断器件。为了较大限度地延长电池电源的运行时间，外部 P 沟道 MOSFET 在压差状态中连续导通 (100% 占空比)。550kHz 的高开关频率使得能够采用小电感器和电容器。内部软启动电路可使输出电压平稳地从 0V 斜坡上升至其调节点电压。


型号	具备突发模式操作功能
LTC3772	是
LTC3772B	否

应用

单节或两节锂离子电池供电型应用
无线设备
便携式计算器
分布式电源系统
